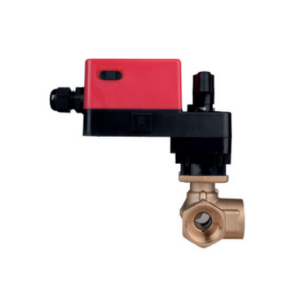

Сервопривод клапана NABM
Сервоприводы NABM дпя регулирующих шаровых кранов разработаны специально для точного регулирования температуры тепло - или - холодоносителя в НVАС- системах.
Электроприводы могут использоваться с 2-х и З-х ходовыми кранами разных типоразмеров: от Дн-15 до Дн-50.
Параллельное подключение сервоприводов NABM
При подключении электроприводов серии NABM параллельно сигнал обратной связи U=DC 0 ... 10V управляющего привода (контакт 6) должен быть подключен к контакту 5 управляемого электропривода.
При этом должна быть учтена общая потребляемая мощность электроприводов.
Схема подключения сервоприводов NABM
Таблица подбора моделей сервоприводов
| Усилие | Для Dnmax | Время хода | Напряжение питания | Всnом. nереключатель | Тиn/ модель |
| 2 Нм | 15 | 60 ... 90 с | AC/DC 24 V ± 10% | Нет | NАВМ 1.2-02 |
| 5 Нм | 32 | 70 ... 100 с | AC/DC 24 V ± 10% | Нет | NABM 1.2-05 |
| 10 Нм | 50 | 100 ... 150 с | AC/DC 24 V ± 10% | Нет | NABM 1.1-10 |
| 10 Нм | 50 | 100 ... 150 с | AC/DC 24 V ± 10% | 1 х SPDT | NABM 1.1-10S1 |
