Гидроклапаны предохранительные 510.20.100
Предохранительные клапаны 510-20-100, 510-20-100-01, 510-20-100-02 с условным проходом 20 мм предназначены для защиты объемных гидравлических приводов от давления, превышающего установленное значение, в гидравлических системах мобильных и стационарных машин.
Примеры использования включают переливные блоки экскаваторов ЕТ-18 и другие устройства, где по конструкторским требованиям необходимы гидроклапаны вставного монтажа на Ду=20 мм.
Климатические исполнения клапанов соответствуют стандартам УХЛ4, О2, ХЛ1, О4 по ГОСТ 15150. Клапаны предохранительные серии 51-20 патронного исполнения изготавливаются согласно ТУ4144-019-00221824-2001.
В комплект поставки клапанов 510.20.10, 510-20-10-01, 510-20-10-02 входят: паспорт на изделие завода-изготовителя.

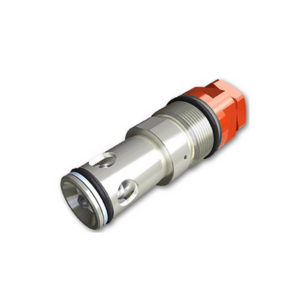

Предохранительные гидроклапаны типа 510.20 являются клапанами непрямого действия патронного исполнения (вставного монтажа) для встраивания в панели, корпуса перепускных (переливных) блоков и индивидуальные корпуса.
Гидроклапаны 510.20.10 выпускаются: с раздельными сливными каналами (510.20.100), объёдинёнными сливными каналами (510.20.100-01) и с разгрузкой (510.20.100-02).

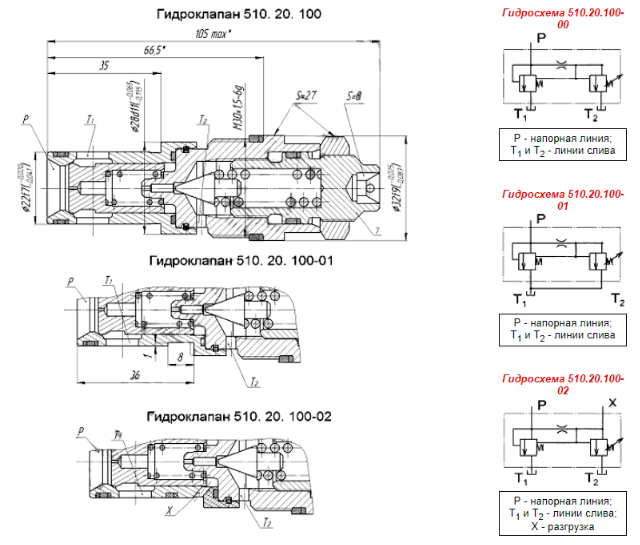

Габаритные размеры 510.20.100
Технические характеристики 510.20.100
| Параметры | Клапан 510.20.100 | Клапан 510.20.100-01 | Клапан 510.20.100-02 |
| Условный проход, мм | 20 | ||
| Монтажная резьба | М30х1,5 | ||
| Исполнение | С раздельными сливом | С объединёнными сливом | С каналом разгрузки |
| Расход жидкости ном. / макс. / мин., л/мин | 250 / 400 / 10 | ||
| Давление на входе ном. / мин. / макс., МПа | 40 / 50 / 1 | ||
| Диапазон регулировки давления, МПа | 1...50 | ||
| Максимально допустимое изменение давления настройки при изменении потока от номинального до минимального, МПа | 2 | ||
| Максимальное превышение номинального давления настройки при мгновенном возрастании давления, МПа | 2,5 | ||
| Максимальные внутренние утечки при номинальном давлении, л/мин | 0,14 | ||
| Масса клапана, кг | 0.3 | ||

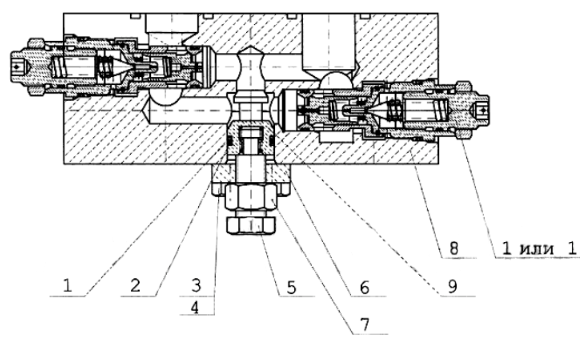

Пример применения клапана 510.20.100 в переливном блоке экскаватора ET-18
