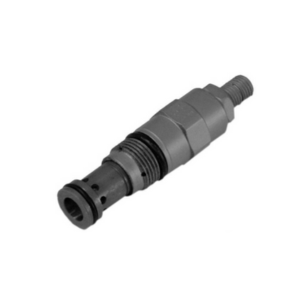

Предохранительные картриджные клапаны CRQ (пилотное управление)
Клапаны серии CRQ3*, CRQ4*, CRQ5*, CRQ6* представляют собой встроенные (картриджные) перепускные предохранительные клапаны с пилотным управлением, предназначенные для установки в блоки или панели с седлом типа D-10С.
Данные клапаны обычно используются для регулирования давления в гидравлических контурах, позволяя сбрасывать полную подачу насоса даже при давлениях, близких к установленным.
Клапаны CRQ* доступны в четырех различных диапазонах регулировки давления, с максимальным значением до 350 бар.
Конструкция клапана включает в себя главный золотник сбалансированного типа и пилотную ступень. Главный золотник, который в нормальном состоянии закрыт, открывается, когда давление в гидравлическом контуре превышает установленное значение, тем самым сбрасывая избыточный поток черезотверстие Т, напрямую соединенное с баком.
Настройка давления осуществляется винтом с потайной шестигранной головкой, снабженным стопорной гайкой и ограничителем предельно допустимой регулировки.
Установка клапанов производится в монтажные отверстия переходных и присоединительных плит RM4*-MP/30_1235056, P2T-M*/33, VMP-CR22-FV-12-38_103703, P4D-M*/21_1561409, P2D-M*/33 (размеры монтажного отверстия указаны на чертеже).
Гидросхема клапанов CRQ3*, CRQ4*, CRQ5*, CRQ6*

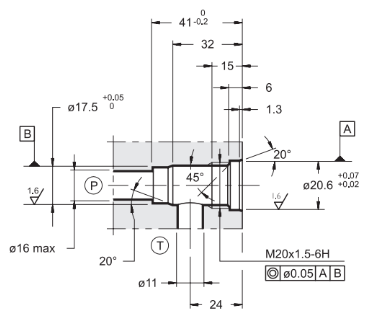

Посадочные размеры седла D-10C

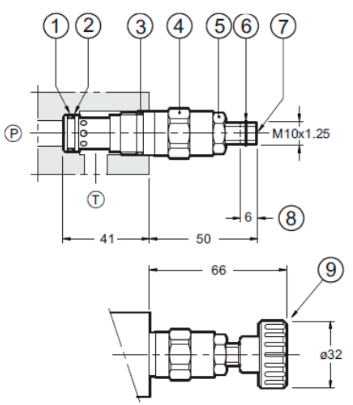

Габаритные размеры клапанов CRQ3*, CRQ4*, CRQ5*, CRQ6*
- = Уплотнительное кольцо (OR), типа 2056.
- = Уплотнительное кольцо (Rarbak), типа 8-015.
- = Уплотнительное кольцо (OR), типа 3062
- = Шестигранник: гаечный ключ 22. Момент затяжки 45 - 50 Нм.
- = Стопорная гайка: гаечный ключ 17.
- = Регулировочный винт с потайной шестигранной головкой: шестигранный ключ 5. Для увеличения давления вращать по часовой стрелке.
- = Регулировочная ручка типа K (RM2-W*).
- = Максимальный ход регулировки.
- = Регулировочная ручка типа М1.
Технические характеристики CRQ
| Параметры | Клапан CRQ3* | Клапан CRQ4* | Клапан CRQ5* | Клапан CRQ6* | |
| Максимальное рабочее давление | бар | 350 | |||
| Номинальное рабочее давление | бар | 70 | 140 | 210 | 350 |
| Диапазон температур рабочей жидкости | °C | -20...+80 | |||
| Рекомендуемая вязкость рабочей жидкости | сСт | 25 | |||
| Класс чистоты рабочей жидкости | - | Класс 10 по NAS 1638 | |||
| Обработка поверхности | - | Цинковые белила: Fe // Zn 8 // B (EN 12329) | |||
| Масса клапана не более | кг | 0,16 | |||

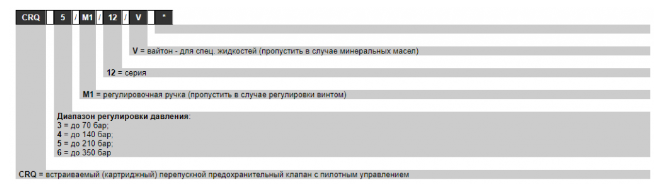

Структура условного обозначения CRQ3*, CRQ4*, CRQ5*, CRQ6*
