Предохранительные клапаны ARAM-20, ARAM-32

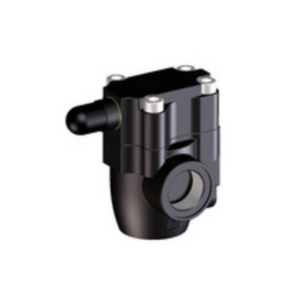

Двухкаскадные предохранительные клапаны ARAM с отбалансированной тарелкой и резьбовыми каналами GAS предназначены для защиты гидравлических систем станков и кузнечно-прессового оборудования от перегрузок, поддержания заданного давления и дистанционной разгрузки.

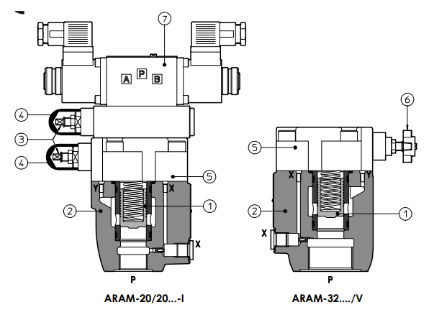

В стандартной комплектации пилотное давление на тарелке (1) основного каскада (2) регулируется с помощью винта (3), который защищен колпачком (4) в корпусе (5). По запросу доступны версии с регулировочной рукояткой (6) вместо винта, где вращение по часовой стрелке увеличивает давление.
Также возможны варианты с опцией безопасности/PED, включающей опломбированный регулятор, соответствующий директиве PED (97/23/CE).
Клапан ARAM может быть оснащен разгрузочным распределителем (7) для разгрузки или регулировки давления. Настройки также могут управляться через отдельный управляющий канал.
- Резьба в каналах: G 3/4”, G 1 1/4”.
- Максимальный расход: 350, 500 л/мин соответственно.
- Давление до 350 бар.

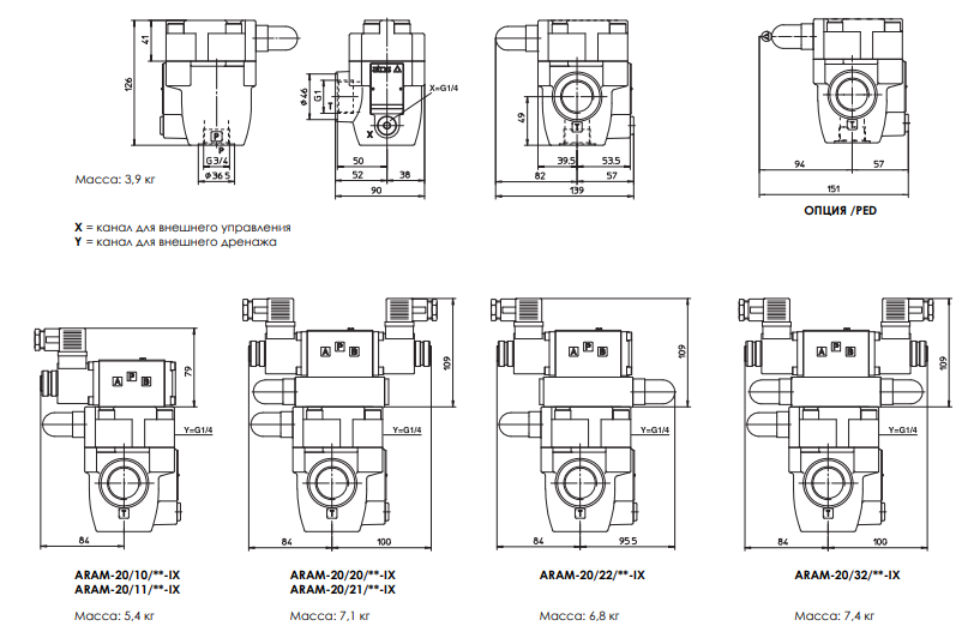

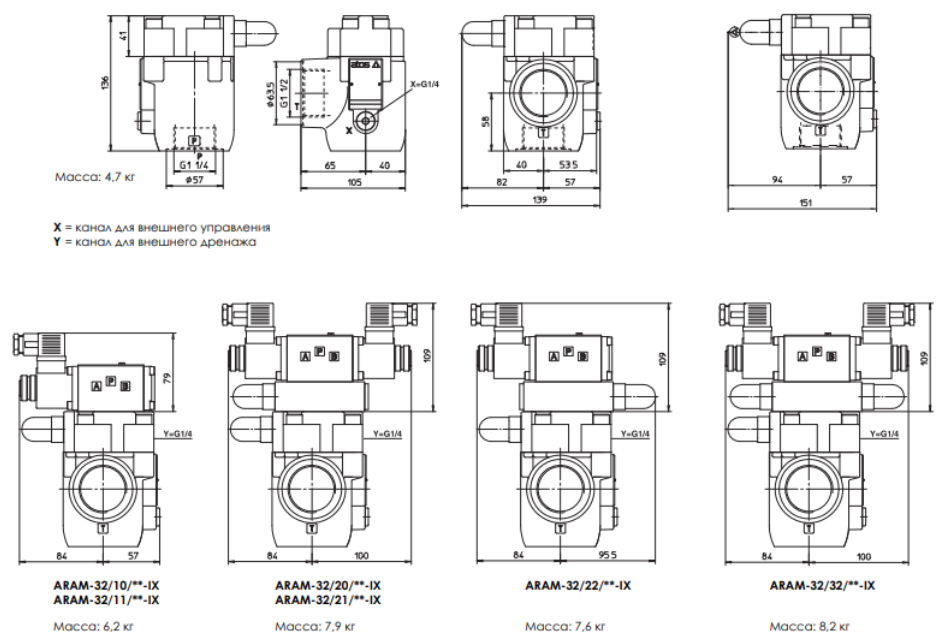

Габаритные размеры
ARAM-20
ARAM-32
Гидравлические характеристики
| Модель клапана | ARAM-20 | ARAM-32 | |
| Настройка | стандарт | 50; 100; 210; 350 | |
| /PED | |||
| Диапазон давлений | стандарт | 4÷50; 6÷100; 7÷210; 8÷350 | |
| /PED | 10÷50; 10÷100; 10÷210; 10÷350 | ||
| Максимальный расход |
стандарт | 350 | 500 |
| /PED | |||
Технические характеристики ARAM-20, ARAM-32
| Монтажное положение/ориентация | Любое |
| Температура окружающей среды | от -20°C до + 70°C |
| Рабочая жидкость | Гидравлическое масло по DIN 51524...535; по остальным жидкостям см. раздел [ 1 ] |
| Рекомендуемая вязкость | 15÷100 сСт при 40ºС (ISO VG 15÷100) |
| Класс чистоты рабочей жидкости | ISO 19/16, достигается при тонкости фильтрации 25 мкм при рекомендуемом показателе β ≥ 75) |
| Температура рабочей жидкости | от -20ºС до +60ºС (стандартные и /WG уплотнения) от -20ºС до +80ºС (уплотнения /РЕ) |
Характеристики электромагнитных катушек
| Класс изоляции | H |
| Класс защиты разъёма | IP 65 |
| Коэффициент использования | 100% |
| Напряжение питания и частота | см. электрические возможности |
| Погрешность напряжения питания | ± 10% |
Параметры электрических разъемов
| Код разъема | Функция |
| SP-666 | Разъём IP-65, для подключения к электропитанию напрямую |
| SP-667 | Как разъём SP-666 IP-65, но со встроенным светодиодом, для подключения к электропитанию напрямую |
Электрические возможности для ARAM с электромагнитным клапаном
| Тип электромагнита | Номинальное напряжение питания ± 10% (1) | Код напряжения | Тип разъема | Потребляемая мощность | Код запасной катушки | Цвет ярлыка катушки | |
| OI | DC | 6 DC 12 DC 24 DC 48 DC |
6 DC 12 DC 24 DC 48 DC |
SP-666 или SP-667 |
33 Вт | SP-COU-6DC /80 SP-COU-12DC /80 SP-COU-24DC /80 SP-COU-48DC /80 |
коричневый зеленый красный серебристый |
| AC | 110/50 AC 120/60 AC 230/50 AC 230/60 AC |
110/50/60 AC 120/60 AC 230/50/60 AC 230/60 AC |
SP-666 или SP-667 |
60 ВА (4) | SP-COI-110/50/60AC /80 SP-COI-120/60AC /80 SP-COI-230/50/60AC /80 SP-COI-230/60AC /80 |
жёлтый белый голубой серебристый |
|

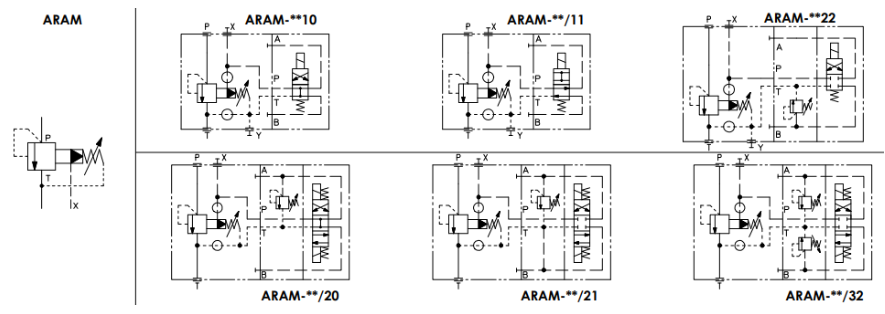

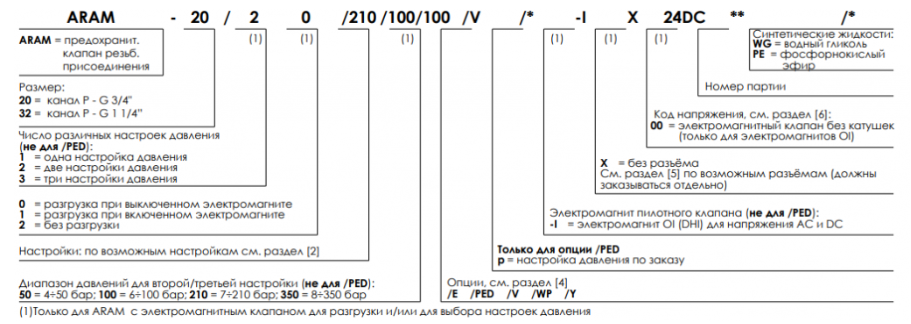

Условное обозначение ARAM-20, ARAM-32
