Предохранительные клапаны RQM*-W

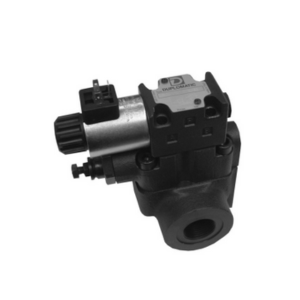

Клапаны RQM5-W и RQM7-W представляют собой перепускные предохранительные клапаны для трубного монтажа с пилотным управлением. В качестве пилота используется гидрораспределитель DS3-*.
Эти клапаны выпускаются в пяти вариантах исполнения и благодаря электромагнитному пилотному клапану позволяют разгружать общий поток и выбирать до трёх значений давления.
Регулировка второго и третьего значений давления осуществляется с помощью перепускного предохранительного клапана, установленного между главной ступенью и электромагнитным клапаном.
Стандартно давление регулируется винтом с шестигранной головкой, но по запросу клапаны RQM5-W и RQM7-W могут быть оборудованы регулировочной ручкой SICBLOC.
Рабочая среда - гидравлические жидкости на основе минеральных масел типа HL или HM по ISO 6743-4. Для таких жидкостей используются уплотнения из NBR (код N). Для жидкостей типа HFDR (фосфатные эфиры) применяются уплотнения FPM (код V). Если вам нужно использовать другие жидкости, такие как HFA, HFB, HFC, пожалуйста, свяжитесь с нашим отделом технической поддержки.
Важно: эксплуатация с жидкостями при температуре выше 80°C ускоряет износ уплотнений и снижает качество самой жидкости. Для нормальной работы жидкость должна сохранять свои физико-химические свойства неизменными.

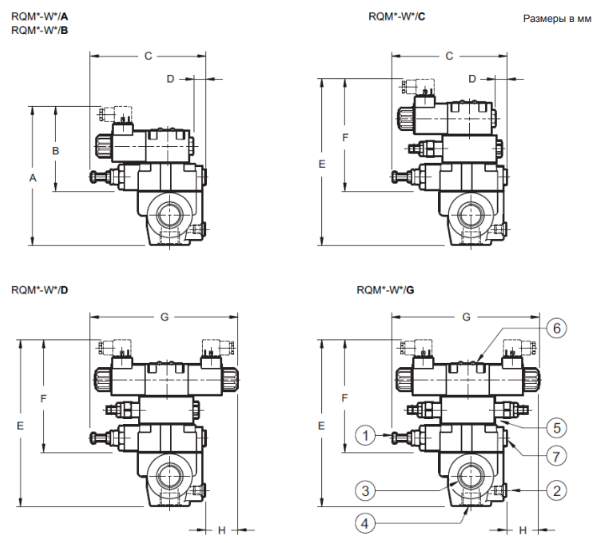

Габаритные размеры RQM*-W

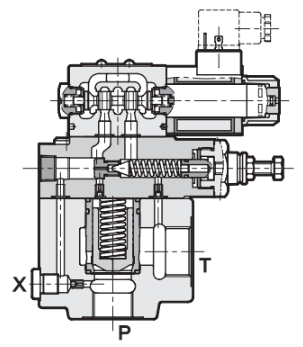

| 1 | Регулировочный винт основного давления с шестигранной головкой. Шестигранный ключ 13. |
| 2 | Присоединение дистанционного управления Х =1/4" BSP |
| 3 | Выходное отверстие T: RQM5-W =1" BSP; RQM7-W =1"1/2 BSP |
| 4 | Напорное отверстие P: RQM5-W = 3/4” BSP RQM7-W = 1”1/4 BSP |
| 5 | Клапан регулирования второй величины давления. Регулировочный винт с потайной шестигранной головкой. Шестигранный ключ на 5. Вращение по часовой стрелке для увеличения давления. |
| 6 | Электромагнитный клапан ISO 4401-03 (CETOP 03) для переключения давления/разгрузки. |
| 7 | Порт манометра 3/4” BSP |
| Модель | A | B | C | D | E | F | G | H |
| RQM5-W | 210 | 130 | 172 | 17 | 247 | 167 | 221,5 | 49,5 |
| RQM7-W | 232 | 130 | 172 | 17 | 269 | 167 | 221,5 | 49,5 |
Технические характеристики RQM*-W
| Параметр | RQM5-W | RQM7-W |
| Максимальное давление, бар | 350 | |
| Максимальный расход, л/мин | 250 | 400 |
| Температура окружающей среды | -20°...+50° | |
| Температура рабочей жидкости | -20°...+80° | |
| Вязкость жидкости, сСт | 10...400 | |
| Рекомендуемая фильтрация | Класс 20/18/15 по ISO 4406:1999 | |
| Рекомендуемая вязкость, сСт | 25 | |
Варианты исполнения RQM*-W

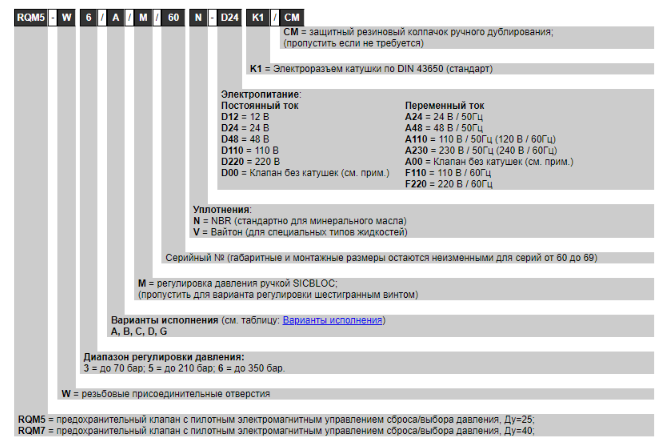

Структура условного обозначения RQM*-W
