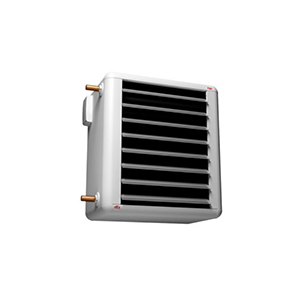

Тепловентиляторы SWH

Заказать
Заказать

Приборы SWH оснащены встроенными элементами системы управления SIRe, которая обеспечивает полностью автоматическое, адаптивное для каждого типа помещений, управление процессом обогрева.

Область применения оборудования данного типа достаточно широка, поскольку вследствие низкого уровня шума помимо производственных и складских объектов появляется возможность применять их на объектах торгового, культурного и спортивного назначения.

Модельный ряд тепловентиляторов SWH

  • SWH, стандартное исполнение;
  • SWH ЕС оборудован энергосберегающим ЕС-мотором и имеет функцию регулирования скорости вращения вентилятора по ступеням.



Конструктивные особенности тепловентиляторов SWH

  • Приборы адаптированы для работы с системой управления SIRe, которая может быть настроена в соответствии с любыми пожеланиями пользователя;
  • Очень низкий уровень шума;
  • Пять режимов скорости;
  • Монтаж на стене или потолке;
  • Стандартный теплообменник рассчитан на работу до +150 °C при давлении до 10 бар;
  • Оснащен индивидуально регулируемыми направляющими;
  • Максимальная температура окружающей среды +40 °C;
  • Теплообменник имеет медную трубную систему с алюминиевым оребрением. Соединительные патрубки гладкие. Соединение с магистралью пайкой или безрезьбовым;
  • Большой выбор приборов управления и принадлежностей;
  • Коррозионно-стойкий корпус выполнен из оцинкованного стального листа окрашенного порошковым напылением. Цветовой код: RAL 9016, NCS S 0500-N (белый). Окраска в другие цвета, или поставка неокрашенных изделий возможна по специальному запросу. Направляющие выполнены из алюминия.

Технические характеристики тепловентиляторов SWH

Модель Мощность*1,2 Расход воздуха*2 Мощность звука*3 Звуковое давление*2,4 Δt*1,2, 5 Объем воды*6 Напряжение Ток Вес
[кВт] [м3/ч] [дБ(A)] [дБ(A)] [°C] [л] [В] [A] [кг]
Тепловой вентилятор SWH (IP44)
SWH02 6,8/11 450/1000 56 19/40 38/30 1,3 230B~ 0,34 20
SWH12 8,7/17 760/2020 64 26/48 34/24 1,5 230B~ 0,7 24
SWH22 19/29 1770/3370 70 40/55 31/25 2,7 230B~ 1,2 34
SWH32 29/44 2670/5200 67 39/51 31/25 3,8 230B~ 1,7 55
SWH33 32/53 2250/4450 66 38/50 41/35 5,2 230B~ 1,7 59
Тепловой вентилятор с ЕС-мотором SWH EC (IP44)
Модель Мощность*1,2 Расход воздуха*2 Мощность звука*3 Звуковое давление*2,4 Δt*1,2, 5 Объем воды*6 Напряжение Ток*7 Вес
[кВт] [м3/ч] [дБ(A)] [дБ(A)] [°C] [л] [В] [A] [кг]
SWHEC02 6,8/11 530/1000 56 25/40 38/31 1,3 230B~ 0,2/0,7 20
SWHEC12 8,7/17 760/2020 63 22/48 33/24 1,5 230B~ 0,4/1,1 24
SWHEC22 19/29 1770/3370 72 43/56 31/25 2,7 230B~ 1,1/1,2 34
SWHEC32 28/44 2670/5200 67 35/51 31/24 3,8 230B~ 1,1/1,7 55
SWHEC33 32/53 2250/4500 65 33/50 41/35 5,2 230B~ 1,2/1,8 59

*1) Для температуры воды 80/60 °C и воздуха на входе +15 °C.
*2) Для положения скорости 1 и 4.
*3) Мощность звука (LWA) измерена в соответствии с ISO 27327-2: 2014, Тип установки E.
*4) Звуковое давление (LpA). Условия: Расстояние до прибора 5 метров. Фактор направленности 2. Эквивалентная площадь звукопоглощения 200 м2.
*5) Δt = увеличение температуры проходящего воздуха.
*6) Объем воды в теплообменнике.
*7) Для положения скорости 4 и 5.

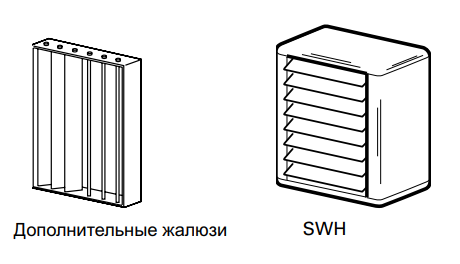

Тепловентиляторы SWH (2)

Модель Длина струи [m] Длина струи, дополнительные жалюзи [m]
SWH02 7 -
SWH12 11 17
SWH22 19 25
SWH32 25 33
SWH33 23 29
SWHEC02 7 -
SWHEC12 11 17
SWHEC22 19 25
SWHEC32 25 33
SWHEC33 23 29

Расстояния по длине продува указаны для 4-ой скорости вращения вентилятора и комнатной температуры +18 °C. Длина продува определяется по прямой, перпендикулярной тепловентилятору, как расстояние, на котором скорость потока снижается до 0,5 м/сек.

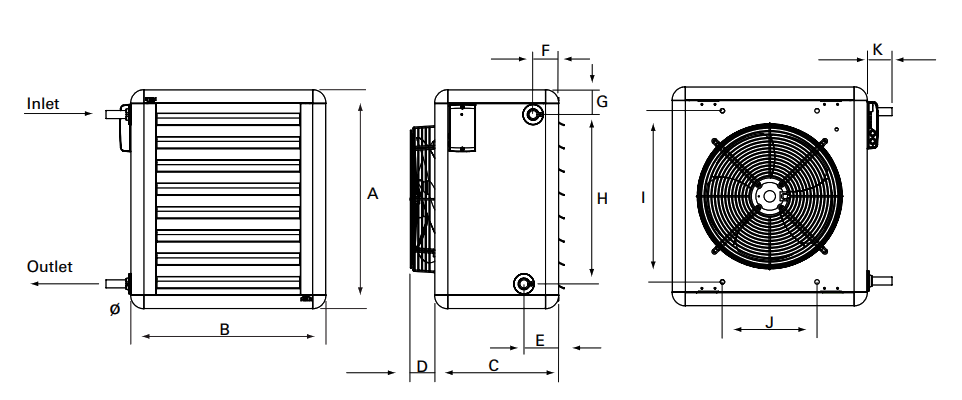

Габаритные размеры тепловентиляторов SWH

Тепловентиляторы SWH (3)

Модель
A[mm] B[mm] C[mm] E[mm] F[mm] G[mm] H[mm] I[mm] J[mm] K[mm] Ø[mm]
SWH02, SWHEC02 525 515 320 95 70 70 390 405 260 70 22
SWH12, SWHEC12 600 535 340 95 70 70 465 470 260 70 22
SWH22, SWHEC22 725 680 370 100 70 70 585 580 400 75 28
SWH32/33, SWHEC32/33 850 820 450 100 70 70 710 700 530 75 28
Модель D [mm]
SWH02 40
SWH12 70
SWH22 50
SWH32/33 102
Модель D [mm]
SWHEC02 110
SWHEC12 85
SWHEC22 35
SWHEC32/33 100
