Теплоутилизатор (рекуператор) канальный пластичный ТУПК
Теплоутилизатор (рекуператор) канальный пластичный ТУПК предназначен для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха в общественных и жилых зданиях.
Теплоутилизатор позволяет использовать сэкономленную энергию для обогрева (охлаждения) приточного воздуха.
Вытяжной воздух, удаляемый из обслуживаемого помещения, протекает по каждому второму каналу между пластинами теплообменника нагревая из (в зимний период) или охлаждая (в летний).
Обрабатываемый приточный воздух протекает через остальные каналы теплообменника, поглащая тепло нагретых пластин или наоборот охлаждаясь.
Эффективность теплоутилизации зависит от соотношения приточного и вытяжного воздуха и разницы температур на входах в теплообменник, и может достигать 70%.
Конструкция теплоутилизатора (рекуператора) канального пластичного ТУПК
Корпус теплоутилизатора изготавливается из оцинкованной стали.
Поверхность теплообмена представляет собой пакет специальных тонких алюминиевых пластин, обеспечивающих высокоэффективную теплопередачу.
В рекуператорах предусмотрена возможность сбора некоторого количества конденсата (который может образовываться на вытяжных поверхностях теплообмена) на нижней съемной панели.
В комплект поставки пластинчатых рекуператоров ПР стандартно входит штуцер для отвода конденсата, который установлен на нижней панели.
Технические характеристики теплоутилизатора (рекуператора) канального пластичного ТУПК
Основными характеристиками пластинчатых рекуператоров является его эффективность, т. е. КПД, а также сопротивление в системе воздуховодов.
- T1 — температура наружного воздуха
- Т2 — температура вытяжного воздуха
- Т3 — температура выбрасываемого воздуха
- Т4 — температура приточного воздуха

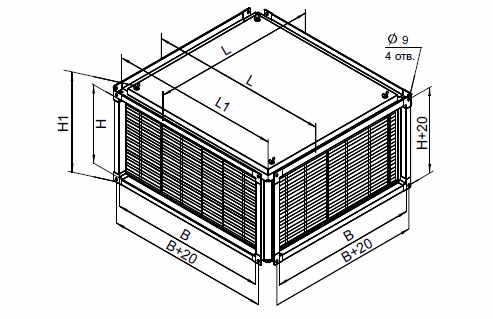

Габаритные размеры теплоутилизатора (рекуператора) канального пластичного ТУПК
| Модель | Размеры, мм | Масса, кг | |||||
| B | H | L | L1 | H1 | d | ||
| ТУПК-40-20 | 400 | 200 | 516 | 747 | 260 | 9 | 25,6 |
| ТУПК -50-25 | 500 | 250 | 616 | 574 | 360 | 35,8 | |
| ТУПК -50-30 | 500 | 300 | 616 | 574 | 360 | 37,2 | |
| ТУПК -60-30 | 600 | 300 | 716 | 674 | 360 | 46,6 | |
| ТУПК -60-35 | 600 | 350 | 716 | 674 | 410 | 48,6 | |
| ТУПК -70-40 | 700 | 400 | 816 | 774 | 460 | 64,6 | |
| ТУПК -80-50 | 800 | 500 | 918 | 874 | 560 | 85,6 | |
| ТУПК -90-50 | 900 | 500 | 1016 | 974 | 560 | 11 | 92,4 |
| ТУПК -100-50 | 1000 | 500 | 1116 | 1074 | 570 | 102,5 | |
Аэродинамические характеристики теплоутилизатора (рекуператора) канального пластичного ТУПК
