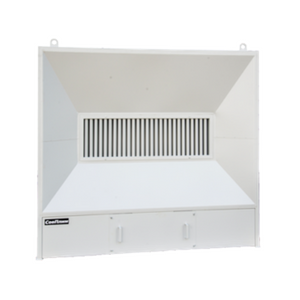

Стационарная вытяжная панель СВП-5000
Стационарная вытяжная панель СВП-5000 предназначена для улавливания и отделения сухой крупно- и средне-дисперсной пыли. Панель эффективно захватывает пыль на расстояниях до 1,5 м. Во время работы оператор должен располагаться перед панелью и работать, находясь лицом к ней. Вытяжная панель СВП должна подключаться к фильтровентиляционной установке АО «СовПлим» соответствующей производительности. Тип установки подбирается в зависимости от интенсивности процессов, а также свойств пыли.
Области применения
- Зачистка и шлифовка сварочных швов
- Чистка деталей от ржавчины
- Обработка поверхностей
Ограничения • Не применяется для улавливания и удаления взрывоопасных газов и пыли, а также агрессивных веществ
Особенности конструкции
- Специальная форма панели обеспечивает эффективный захват пыли
- Сниженный расход воздуха
- Хорошо отделяет крупные частицы пыли
- Простой монтаж, не требуется дополнительных креплений
Технические характеристики
Диаметр подсоединяемого воздуховода, мм |
Размеры вытяжной решетки, мм |
Размеры вытяжного экрана, мм |
Расстояние от центра вытяжной панели до пола, мм |
Эффективная площадь сечения вытяж. панели, м 2 |
Рекоменду- емый расход воздуха, м 3 /ч |
Скорость воздуха проходящего через вытяжную решетку, м 3 /ч |
Емкость пылесбор- ника, л |
Общие размеры панели ШхДхВ, мм |
Вес, кг |
---|---|---|---|---|---|---|---|---|---|
315 | 350x1200 | 1450x2000 | 1000 | 0,154 | 5000 | 9 | 20 | 640x2000x1800 | 132 |
