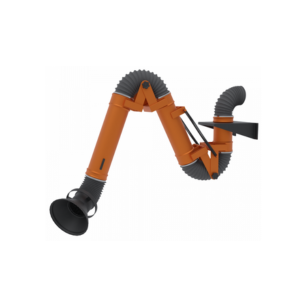

Бесконсольное вытяжное устройство МАТ-501 Н 160

Бесконсольное вытяжное устройство МАТ-501 Н 160 предназначено для удаления загрязненного воздуха, образующегося в процессе различных производственных операций.

Конструкция устройства позволяет подвести воронку как можно ближе к месту выделения вредных веществ, что повышает эффективность их захвата.

Устройство состоит из воронки и двух жестких воздуховодов, соединенных между собой при помощи шарниров. Положение фиксируется за счет шарнирных узлов и фрикционных механизмов, а для снижения нагрузки на них применяются разгрузочные пружины.

Модели с диаметром воздуховодов 160 мм и воронки 250 мм рассчитаны на объем воздуха в диапазоне 1000-1200 м³/ч.

В зависимости от исполнения, радиус обслуживания устройства МАТ-501 Н-160 составляет:

• 2 м — базовая версия (без индекса);
• 3,2 м — исполнение с индексом «У»;
• 4 м — исполнение с индексом «УМ».

Особенности МАТ-501 Н 160

• Оснащено кронштейном для монтажа на стене или колонне.
• Оптимальная высота установки — от 1 до 1,15 м.
• Воздуховод подключается сверху (под опорой).
• Радиус обслуживания — до 4 м.
• Диаметр воздуховодов — 160 мм.
• В конструкции предусмотрена заслонка для регулировки потока воздуха.

Дополнительно устройство может быть оснащено:

• подсветкой, расположенной в воронке устройства (с индексом «С»),
• воронкой диаметром до 500 мм

Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) длиной 0,7м.

Воронка с подсветкой

Для удобства нанесения разметки на свариваемые детали, возможна комплектация устройства МАТ-501 Н 160 подсветкой, расположенной в воздухоприёмной воронке. Управление подсветкой расположено на воздухоприёмной воронке. Питание подсветки осуществляется через понижающий трансформатор от сети 220В.

Габаритные размеры МАТ-501 Н 160

Технические характеристики МАТ-501 Н 160

Аэродинамические характеристики МАТ-501 Н 160
