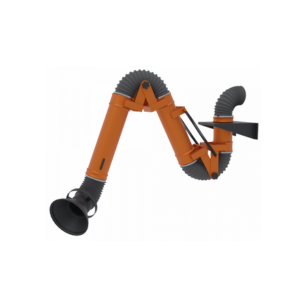

Бесконсольное вытяжное устройство МАТ-501 НУ-125

Бесконсольное вытяжное устройство МАТ-501 НУ-125 предназначено для удаления загрязненного воздуха при выполнении различных производственных работ.

Конструкция устройства позволяет подвести воронку максимально близко к месту выделения вредных веществ, что значительно повышает эффективность их захвата.

Устройство включает в себя воронку и два жестких воздуховода, соединенных между собой шарнирными узлами. Фиксация положения осуществляется с помощью шарниров и фрикционов, а для уменьшения нагрузки на фрикционные элементы установлены разгрузочные пружины.

Модели с диаметром воздуховодов 125 мм и диаметром воронки 200 мм обеспечивают производительность на уровне 600-700 м³/ч.

В зависимости от исполнения, устройство МАТ-501 Н 125 может иметь разный радиус обслуживания:

• 2 м — базовая версия (без индекса);
• 3,2 м — модификация с индексом «У»;
• 4 м — модификация с индексом «УМ».

Особенности МАТ-501 НУ-125

• Оснащено кронштейном для крепления к стене или колонне.
• Рекомендуемая высота установки — от 1 до 1,15 м.
• Воздуховод подключается сверху (под опорой).
• Максимальный радиус обслуживания — до 4 м.
• Диаметр воздуховодов составляет 125 мм.
• Предусмотрена встроенная заслонка для регулирования потока воздуха.

Габаритные размеры МАТ-501 НУ-125

Дополнительно устройство может быть оснащено:

• подсветкой, расположенной в воронке устройства (с индексом «С»),
• воронкой диаметром до 350мм

Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) длиной 0,7м.

Воронка с подсветкой

Для удобства нанесения разметки на свариваемые детали, возможна комплектация устройства МАТ-501 НУ-125 подсветкой, расположенной в воздухоприёмной воронке. Управление подсветкой расположено на воздухоприёмной воронке. Питание подсветки осуществляется через понижающий трансформатор от сети 220В.

Технические характеристики МАТ-501 НУ-125

Аэродинамические характеристики МАТ-501 НУ-125
