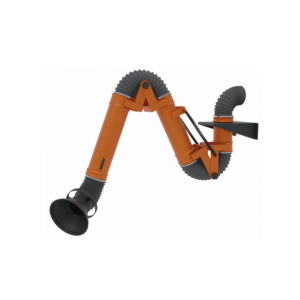

Бесконсольное вытяжное устройство МАТ-501 У-200

Бесконсольное вытяжное устройство МАТ-501 У-200 предназначено для удаления загрязненного воздуха, образующегося в ходе различных производственных процессов.

Конструкция устройства позволяет подвести воронку вплотную к источнику выброса вредных веществ, что значительно повышает эффективность их захвата.

Устройство включает в себя воронку и два жестких воздуховода, соединенных между собой с помощью шарнирных узлов. Положение устройства фиксируется за счет шарниров и фрикционных механизмов, а для снижения нагрузки на них используются разгрузочные пружины.

Модели с диаметром воздуховодов 200 мм и воронки 320 мм обеспечивают пропускную способность на уровне 1600-2000 м³/ч.

Радиус обслуживания для устройств МАТ-501 200 зависит от исполнения:

• 2 м — базовая версия (без индекса);
• 3,2 м — модификация с индексом «У»;
• 4 м — модификация с индексом «УМ».

Особенности МАТ-501 У-200

• Оснащено кронштейном для монтажа на стене или колонне.
• Оптимальная высота установки — 2-2,25 м.
• Верхнее подключение воздуховода (под опорой).
• Радиус обслуживания — до 4 м.
• Диаметр воздуховодов — 200 мм.
• Для регулирования расхода воздуха предусмотрена встроенная заслонка.

Дополнительно устройство может быть оснащено:

• вентилятором (с индексом «В»),возможно комплектация пусковой аппаратурой,
• подсветкой, расположенной в воронке устройства (с индексом «С»),
• воронкой ∅500мм.

Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) длиной 0,7м.

Воронка с подсветкой

Для удобства нанесения разметки на свариваемые детали, возможна комплектация устройства МАТ-501 У-200 подсветкой, расположенной в воздухоприёмной воронке. Управление подсветкой расположено на воздухоприёмной воронке. Питание подсветки осуществляется через понижающий трансформатор от сети 220В.

Возможна модификация устройства МАТ-501 У-200 с вентилятором, расположенном на крепежном кронштейне вытяжного устройства, что позволяет сэкономить места, по сравнению с отдельно стоящим вентилятором. Возможно исполнение вентилятора с рабочим напряжением 380В или 220В, по умолчанию изготавливается вентилятор с рабочим напряжением 380В.

Габаритные размеры МАТ-501 У-200

Технические характеристики МАТ-501 У-200

Аэродинамические характеристики МАТ-501 У-200
