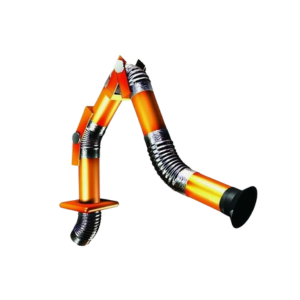

Малогабаритное воздуховытяжное устройство Гном 80НУ

Компактное воздуховытяжное устройство «Гном-80НУ» предназначено для удаления вредных веществ из воздуха рабочей зоны в производственных процессах с небольшим объемом выделяемых загрязнителей.

Его конструкция позволяет максимально приблизить воронку к источнику загрязнения, обеспечивая высокую эффективность улавливания вредных веществ. Устройство «Гном-80НУ» состоит из воронки и двух жестких воздуховодов, соединенных шарнирным механизмом. Фиксацию устройства обеспечивают шарниры и фрикционные элементы.

Модели с диаметром воздуховодов 80 мм и диаметром воронки 150 мм рассчитаны на расход воздуха 100-150 м³/ч. Устройства «Гном-80НУ» имеют радиус обслуживания до 1,5 м.

Конструкция устройства предусматривает кронштейн для крепления к стене, колонне цеха или металлическим конструкциям. Рекомендуемая высота установки составляет 40-50 см над рабочей поверхностью. Устройство с верхним подключением устанавливается под опорой. Для подключения к вентиляционной системе, вентилятору или фильтру в комплекте идет гибкий воздуховод (гофрированный шланг) диаметром 85 мм и длиной 0,5 м.

Все устройства «Гном», независимо от модификации, оснащены заслонкой для регулировки расхода воздуха. Для процессов пайки и точечной сварки рекомендуется использовать устройства с фильтрами ФПА. Дополнительно устройство может быть оснащено рожковой воронкой.

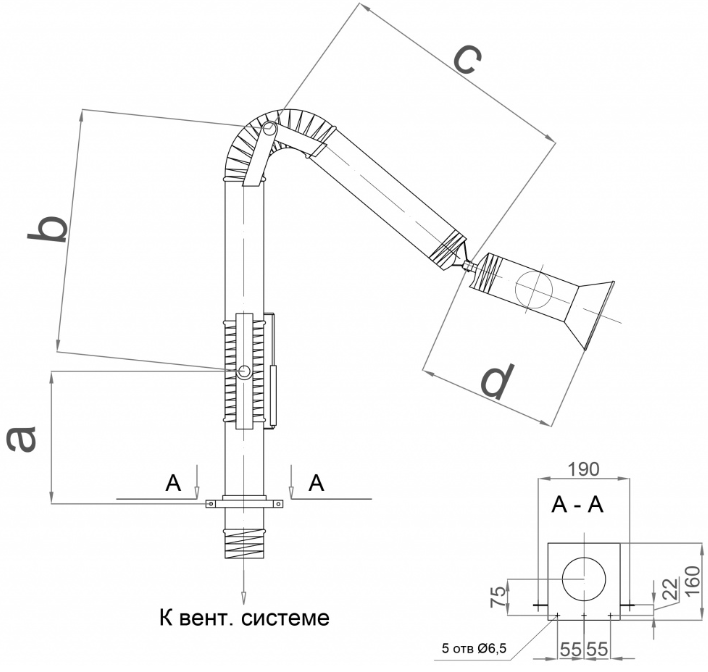

Габаритные размеры Гном 80НУ

Технические характеристики Гном 80НУ

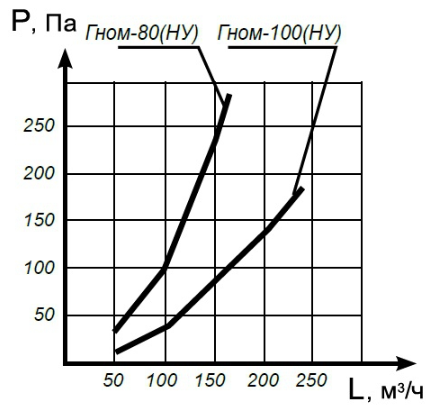

Аэродинамические характеристики Гном 80НУ
