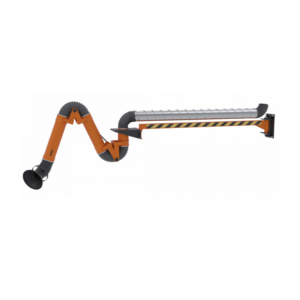

Устройство МАТ-501 с консолью 2УМ-160

Устройство МАТ-501 с консолью 2УМ-160 предназначено для удаления воздуха в различных производственных процессах. Его конструкция позволяет разместить воронку максимально близко к источнику вредных выбросов, обеспечивая высокую эффективность их улавливания.

Устройство включает консоль, воронку и два жестких воздуховода, соединенных шарнирно. Фиксация осуществляется с помощью шарниров и фрикционов, а для уменьшения нагрузки на фрикционы используются разгрузочные пружины. Модели с воздуховодами диаметром 160 мм и воронкой диаметром 250 мм рассчитаны на воздушный поток 1000-1200 м³/ч.

МАТ-501 доступен с консолями длиной 1,5 м, 2 м и 3 м, что позволяет охватывать зону обслуживания радиусом до 7 м. В зависимости от задач можно выбрать устройство с одинаковым радиусом действия, но разной длиной консоли или общей конструкции.

Радиус обслуживания зависит от длины консоли и головной части, которая автоматически фиксируется в пространстве. Доступны следующие варианты:

• 2 м (без индекса);
• 3,2 м (с индексом «У»);
• 4 м (с индексом «УМ»).

Особенности МАТ-501 с консолью 2УМ-160

• В комплекте предусмотрен кронштейн для крепления к стене или колонне цеха.
• Поворотный кронштейн консоли обеспечивает движение на 180°.
• Устройство, закрепленное на консоли, может вращаться на 360° вокруг своей оси.
• Рекомендуемая высота установки — 2-2,25 м. Устройство подключается сверху (под опорой).
• В комплект входит гибкий воздуховод (гофрированный шланг) длиной 0,7 м для подключения к вентиляционной сети, вентилятору или фильтру.
• Оснащено заслонкой для регулировки расхода воздуха.

Габаритные размеры МАТ-501 с консолью 2УМ-160

Технические характеристики МАТ-501 с консолью 2УМ-160

Аэродинамические характеристики МАТ-501 с консолью 2УМ-160
