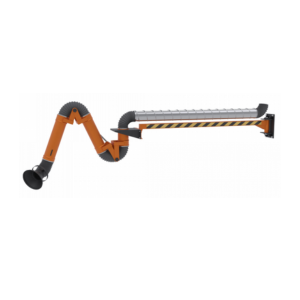

Устройство МАТ-501 с консолью 3-200

Устройство МАТ-501 с консолью 3-200 предназначено для удаления воздуха, содержащего вредные вещества, в процессе различных производственных операций.

Благодаря своей конструкции воронка может быть максимально близко расположена к источнику загрязнения, что обеспечивает высокую эффективность улавливания вредных выбросов.

Устройство включает консоль, воронку, два жестких воздуховода, соединенных между собой шарнирами. Положение воздуховодов фиксируется за счет шарнирных соединений и фрикционов. Для снижения нагрузки на фрикционные элементы предусмотрены разгрузочные пружины.

Модели с диаметром воздуховодов 200 мм и диаметром воронки 250 мм рассчитаны на пропускную способность 1600-2000 м³/ч.

В линейке МАТ-501 представлены устройства с консолями длиной 1,5 м, 2 м и 3 м, что позволяет организовать рабочую зону радиусом до 7,3 м.

В зависимости от условий эксплуатации можно выбрать вариант с одинаковым радиусом обслуживания, но с разной длиной консоли или всей системы в целом.

Радиус обслуживания определяется длиной выбранной консоли и типом головной части — самофиксирующегося элемента, который удерживается в нужном положении за счет шарниров:

• 2 м — базовая версия (без индекса);
• 3,2 м — модификация с индексом «У»;
• 4 м — модификация с индексом «УМ».

Особенности МАТ-501 с консолью 3-200

• Оснащено кронштейном для крепления к стене или колонне в цехе.
• Поворотный кронштейн позволяет консоле вращаться в пределах 180°.
• Само устройство, закрепленное на консоли, способно вращаться на 360° вокруг своей оси.
• Рекомендуемая высота установки — от 2 до 2,25 м.
• Верхнее подключение (воздуховод под опорой).
• В комплект входит гибкий гофрированный шланг длиной 0,7 м для подсоединения к вентиляционной системе, вентилятору или фильтру.
• Для регулирования воздушного потока предусмотрена встроенная заслонка.

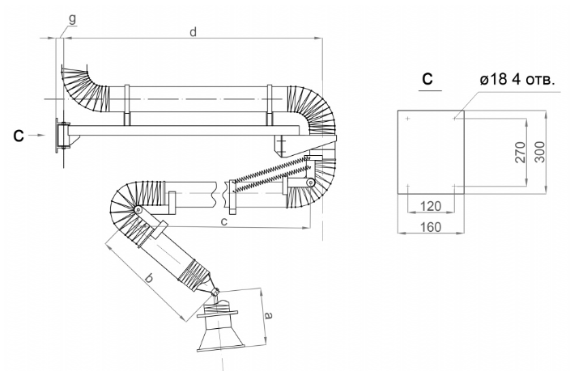

Габаритные размеры МАТ-501 с консолью 3-200

Технические характеристики МАТ-501 с консолью 3-200

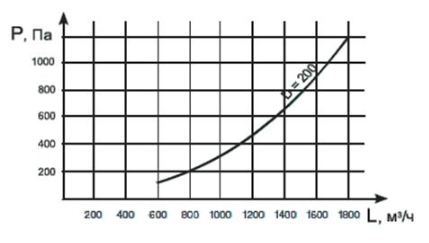

Аэродинамические характеристики МАТ-501 с консолью 3-200
