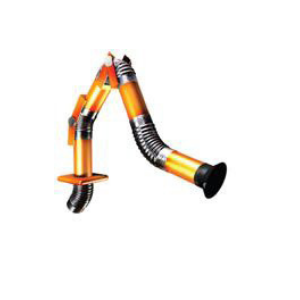

Воздуховытяжные устройства Гном 80Н

Компактное воздуховытяжное устройство «Гном 80Н» предназначено для удаления вредных веществ из воздуха рабочей зоны в производственных процессах с небольшим объемом выделяемых загрязнителей.

Его конструкция позволяет максимально приблизить воронку к источнику загрязнения, что обеспечивает высокую эффективность улавливания вредных веществ.

Устройство состоит из воронки и двух жестких воздуховодов, соединенных между собой шарнирным механизмом. Фиксация обеспечивается с помощью шарниров и фрикционных элементов.

Модели с диаметром воздуховодов 80 мм и диаметром воронки 150 мм рассчитаны на расход воздуха 100-150 м³/ч. Устройства «Гном-80Н» имеют радиус обслуживания 1,2 м, а модели с индексом «У» - до 1,5 м. В конструкции предусмотрен кронштейн для крепления к стене, колонне цеха или металлическим конструкциям. Устройство нижнего подключения (устанавливаемое на рабочий стол) находится над опорой. Для подключения к вентиляционной системе, вентилятору или фильтру в комплекте идет гибкий воздуховод (гофрированный шланг) диаметром 85 мм и длиной 0,5 м.

Все модели «Гном», вне зависимости от модификации, оснащены заслонкой для регулировки расхода воздуха. Для процессов пайки и точечной сварки рекомендуется использовать устройства с фильтрами ФПА.

Дополнительно устройство может быть оснащено рожковой воронкой.

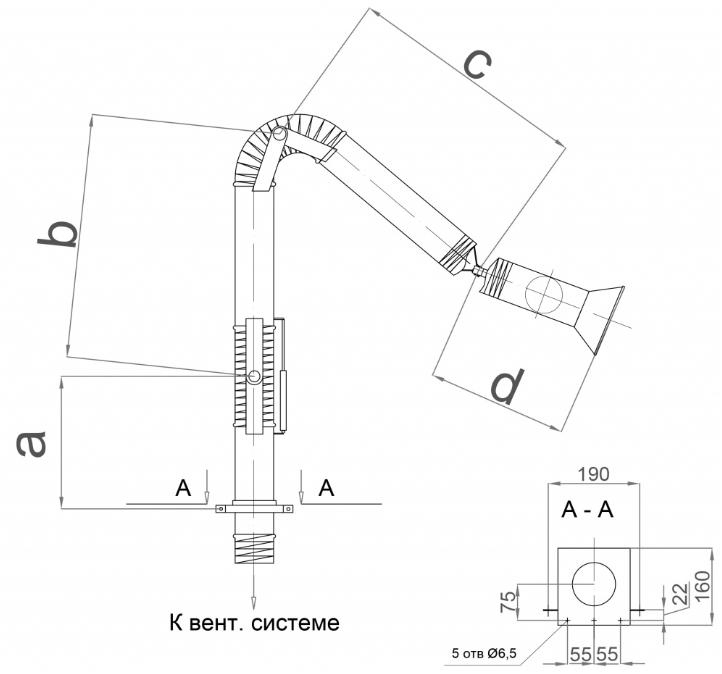

Габаритные размеры Гном-80Н

Технические характеристики Гном-80Н
