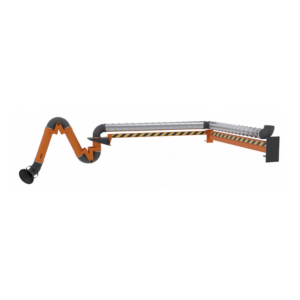

Вытяжное устройство МАТ-502 3-160

Вытяжное устройство МАТ-502 3-160 предназначено для удаления загрязненного воздуха, образующегося в процессе выполнения различных производственных операций.

Благодаря конструкции, воронку можно подвести вплотную к зоне выделения вредных веществ, что позволяет эффективно их улавливать.

Применение консолей разной длины дает возможность увеличить радиус обслуживания устройства МАТ-502 3-160 до 8 метров.

Конструкция устройства включает двойную консоль, воронку и два жестких воздуховода, соединенных между собой с помощью шарниров. Для фиксации положения используются шарнирные узлы и фрикционные элементы, а для уменьшения нагрузки на них предусмотрены разгрузочные пружины.

Модели с воздуховодами диаметром 160 мм и воронкой 250 мм обеспечивают производительность в диапазоне 1000-1200 м³/ч.

Вытяжные устройства МАТ-502 3-160 комплектуются консолями длиной:

• 2,5 м (1,5+1 м),
• 3 м (2+1 м),
• 4 м (2+2 м), что позволяет обеспечивать зону обслуживания до 7,3 м.

Радиус обслуживания зависит как от длины консоли, так и от параметров головной части – самофиксирующегося устройства, способного охватывать зону радиусом:

• 2 м (базовая версия без индекса);
• 3,2 м (модификация с индексом «У»);
• 4 м (исполнение с индексом «УМ»).

Особенности МАТ-502 3-160

• Оснащено кронштейном для крепления на стену или колонну.
• Поворотная консоль может вращаться в пределах 180°.
• Установленное на консоли устройство может вращаться на 360° вокруг своей оси.
• Оптимальная высота монтажа — от 2 до 2,25 м.
• Подключение к вентиляционной системе выполняется сверху (под опорой).
• В комплект входит гибкий воздуховод длиной 0,7 м для подключения к вентиляционной сети, фильтру или вентилятору.
• Предусмотрена встроенная заслонка для регулирования расхода воздуха.

Дополнительно устройство может быть оснащено

• воронкой диаметром до 500мм

Габаритные размеры МАТ-502 3-160

Технические характеристики МАТ-502 3-160

Аэродинамические характеристики МАТ-502 3-160
