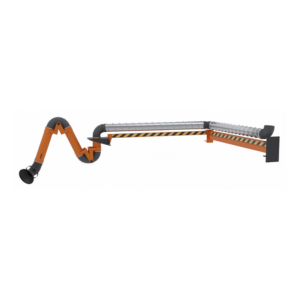

Вытяжное устройство МАТ-502 3У-200

Вытяжное устройство МАТ-502 3У-200 предназначено для удаления загрязненного воздуха, образующегося при выполнении различных технологических операций.

Конструкция устройства позволяет максимально приблизить воронку к зоне образования вредных выбросов, что обеспечивает высокую эффективность их захвата.

Благодаря применению консолей разной длины, радиус действия устройства МАТ-502 3У-200 может достигать 8 метров.

Конструктивно устройство включает двойную консоль, воронку и два жестких воздуховода, соединенных шарнирными узлами. Положение вытяжного устройства фиксируется за счет шарниров и фрикционных элементов, а для снижения нагрузки на фрикционы предусмотрены разгрузочные пружины.

Модели с воздуховодами диаметром 200 мм и воронкой диаметром 320 мм обеспечивают воздушный поток в диапазоне 1600-2000 м³/ч.

Варианты исполнения МАТ-502 3У-200 предусматривают консоли длиной:

• 2,5 м (1,5+1 м),
• 3 м (2+1 м),
• 4 м (2+2 м), что позволяет обеспечить радиус действия до 8 метров.

Радиус обслуживания зависит не только от длины консоли, но и от параметров головной части — самофиксирующегося устройства с радиусом покрытия:

• 2 м (стандартная версия);
• 3,2 м (модификация «У»);
• 4 м (модификация «УМ»).

Особенности МАТ-502 3У-200

• Имеет кронштейн для монтажа на стену или колонну.
• Консоль может поворачиваться на угол до 180°.
• Самофиксирующееся устройство, установленное на консоли, способно вращаться вокруг своей оси на 360°.
• Рекомендуемая высота установки — от 2 до 2,25 м.
• Подключение к вентиляционной системе выполнено сверху (под опорой).
• В комплект входит гибкий воздуховод (гофрированный шланг) длиной 0,7 м для подключения к вентиляции, фильтру или вентилятору.
• Для регулировки расхода воздуха предусмотрена встроенная заслонка.

Дополнительно устройство может быть оснащено:

• воронкой диаметром до 500мм

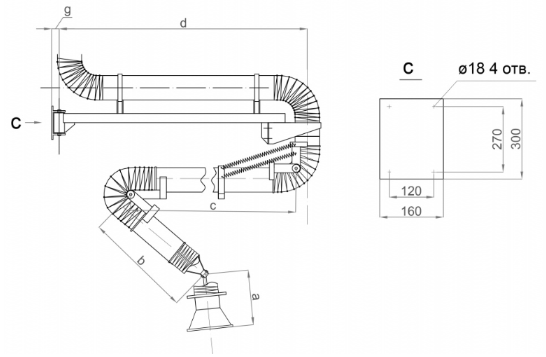

Габаритные размеры МАТ-502 3У-200

Технические характеристики МАТ-502 3У-200

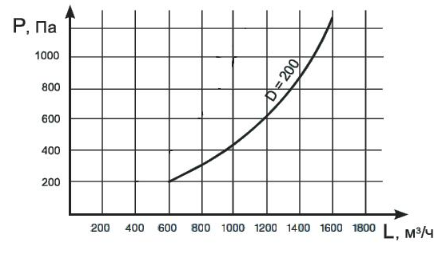

Аэродинамические характеристики МАТ-502 3У-200
