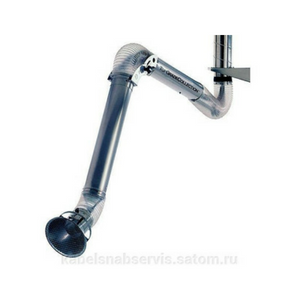

Вытяжное устройство MM-160-TG

Назначение

Вытяжное устройство предназначено для улавливания и удаления различных видов дыма и пыли, а также т.п. вредных веществ, выделяющихся на стационарных и нестационарных рабочих местах. Вытяжное устройство может улавливать загрязненный воздух на высоте превышающей высоту своей установки.

Вытяжное устройство эксплуатируется в составе системы вытяжной вентиляции, а также может подключаться непосредственно к индивидуальному вентилятору или к фильтру воздуха. Температура перемещаемой воздушной среды не должна превышать +70 град С.

Конструкция

Вытяжное устройство имеет полую конструкцию, которая обеспечивает поддержание высокого уровня воздушного потока без турбулентностей, исключает накопление частиц грязи и уменьшает потери давления.

Вытяжное устройство состоит:

• из жестких и гибких воздуховодов, внутри которых расположен опорный механизм;
• монтажного кронштейна с поворотной муфтой и монтажным фланцем, которые позволяют закрепить само устройство, установить индивидуальный вентилятор или подключить воздуховод;
• круглой воздухоприемной воронки (D=300мм), которая может поворачиваться на угол до 90 град от оси в горизонтальной и вертикальной плоскости.

Рычаги выполнены из нержавеющей стали. Гибкие соединения выполнены из полиуретана.

Для регулирования расхода воздуха вытяжное устройство снабжено заслонкой.

Вытяжное устройство устанавливается:

• на стене при помощи монтажного кронштейна;
• на монтажной балке (опция), которая позволяет смонтировать вытяжное устройство в необходимом месте;
• на передвижном фильтре при помощи поворотной муфты.

Вытяжное устройство может поворачиваться вокруг своей оси на 360 град.
