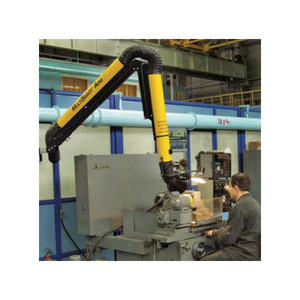

Вытяжное устройство MSA

Назначение

Вытяжное устройство предназначено для улавливая различных видов дыма и пыли возле стационарных рабочих мест. Вытяжное устройство может улавливать загрязненный воздух на высоте превышающей высоту своей установки.

Вытяжное устройство эксплуатируется в составе вытяжной вентиляции. Температура перемещаемой воздушной среды не должна превышать +70 град C.

Конструкция

Вытяжное устройство имеет полую конструкцию, которая обеспечивает поддержание высокого уровня воздушного потока без турбулентностей, исключает накопление частиц грязи и уменьшает потери давления.

Вытяжное устройство состоит:

• из жестких и гибких воздуховодов, закрепленных на внешнем опорном механизме и балке монтажного кронштейна;
• круглой воздухоприемной воронки (D=300мм), которая может поворачиваться на угол до 65 град от оси в горизонтальной плоскости, на угол до 75 град вверх от оси в вертикальной плоскости и вниз на угол до 120 град в той же плоскости.

Рычаги выполнены из алюминия и окрашены высококачественной порошковой краской. Гибкие соединения выполнены из ПВХ.

Вытяжное устройство устанавливается:

• на стене при помощи монтажного кронштейна;
• на монтажной балке (опция), которая позволяет смонтировать вытяжное устройство в необходимом месте.

Вытяжное устройство может поворачиваться вокруг своей оси на 300 град.

Технические характеристики
