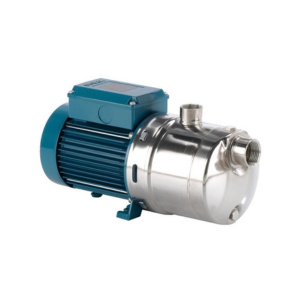

Горизонтальные многоступенчатые насосы Calpeda MXH
Горизонтальные многоступенчатые насосы Calpeda MXH предназначены для транспортировки чистых жидкостей, которые не содержат абразивных примесей и не являются агрессивными к нержавеющей стали (по требованию могут быть предоставлены насосы с уплотнением из специальных материалов).
Эти насосы имеют универсальное применение: их можно использовать как в быту, так и в промышленности, на садовых участках и для орошения.
Конструкция Calpeda MXH
Насосы повышения давления MXH выполнены в форме компактного моноблока, в котором совмещены электродвигатель и насосная часть, содержащая несколько рабочих ступеней. Основная часть корпуса изготовлена из высоколегированной нержавеющей стали. Насосы имеют горизонтальное расположение.
Входной патрубок находится над валом насоса, а напорный радиальный патрубок имеет выход вверх. Эта серия насосов отличается компактными размерами, высокой прочностью и надежностью конструкции, не имеет выступающих фланцев.
Заглушки для наполнения или опорожнения насоса обеспечивают удобный.
Электродвигатель
- Индукционный 2-полюсный двигатель, 50 Гц, 3000 оборотов/минуту;
- MXH: трехфазный, 220/380 вольт (до 3 кВт); 380/660 вольт (свыше 3,7 кВт);
- MXHM : монофазный 220 вольт, с защитой от перегрева.
Технические характеристики Calpeda MXH
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Мощность (кВт) | Напряжение (В) | Входной патрубок |
| MXHM 202E | 2.5 м³/час при 16.4 м.в.ст. | 4.8 | 20 | 0.33 | 220 | 1 1/4" |
| MXH 202E | 2.5 м³/час при 16.4 м.в.ст. | 4.8 | 20 | 0.33 | 380 | 1 1/4" |
| MXHM 203E | 2.5 м³/час при 24.5 м.в.ст. | 4.8 | 31 | 0.45 | 220 | 1 1/4" |
| MXH 203E | 2.5 м³/час при 24.5 м.в.ст. | 4.8 | 31 | 0.45 | 380 | 1 1/4" |
| MXHM 204/A | 2.5 м³/час при 34.5 м.в.ст. | 4.8 | 42.5 | 0.55 | 220 | 1 1/4" |
| MXH 204/A | 2.5 м³/час при 34.5 м.в.ст. | 4.8 | 42.5 | 0.55 | 380 | 1 1/4" |
| MXHM 205/A | 2.5 м³/час при 43.5 м.в.ст. | 4.8 | 53.5 | 0.75 | 220 | 1 1/4" |
| MXH 205/B | 2.5 м³/час при 43.5 м.в.ст. | 4.8 | 53.5 | 0.75 | 380 | 1 1/4" |
| MXHM 206 | 3 м³/час при 48 м.в.ст. | 4.8 | 65 | 1.1 | 220 | 1 1/4" |
| MXH 206/C | 3 м³/час при 48 м.в.ст. | 4.8 | 65 | 1.1 | 380 | 1 1/4" |
| MXHM 402E | 4 м³/час при 17.4 м.в.ст. | 8 | 20 | 0.45 | 220 | 1 1/4" |
| MXH 402E | 4 м³/час при 17.4 м.в.ст. | 8 | 20 | 0.45 | 380 | 1 1/4" |
| MXHM 403/A | 4 м³/час при 26.2 м.в.ст. | 8 | 30 | 0.55 | 220 | 1 1/4" |
| MXH 403/A | 4 м³/час при 26.2 м.в.ст. | 8 | 30 | 0.55 | 380 | 1 1/4" |
| MXHM 404/A | 4.5 м³/час при 33 м.в.ст. | 8 | 40.5 | 0.75 | 220 | 1 1/4" |
| MXH 404/B | 4.5 м³/час при 33 м.в.ст. | 8 | 40.5 | 0.75 | 380 | 1 1/4" |
| MXHM 405 | 4.5 м³/час при 43 м.в.ст. | 8 | 52 | 1.1 | 220 | 1 1/4" |
| MXH 405/C | 4.5 м³/час при 43 м.в.ст. | 8 | 52 | 1.1 | 380 | 1 1/4" |
| MXHM 406 | 4.5 м³/час при 53.5 м.в.ст. | 8 | 63 | 1.5 | 220 | 1 1/4" |
| MXH 406/A | 4.5 м³/час при 53.5 м.в.ст. | 8 | 63 | 1.5 | 380 | 1 1/4" |
| MXHM 802/A | 8 м³/час при 17.9 м.в.ст. | 13 | 20.5 | 0.75 | 220 | 1 1/2" |
| MXH 802/B | 8 м³/час при 17.9 м.в.ст. | 13 | 20.5 | 0.75 | 380 | 1 1/2" |
| MXHM 803 | 8 м³/час при 27.3 м.в.ст. | 13 | 32 | 1.1 | 220 | 1 1/2" |
| MXH 803/A | 8 м³/час при 27.3 м.в.ст. | 13 | 32 | 1.1 | 380 | 1 1/2" |
| MXHM 804 | 7 м³/час при 39.2 м.в.ст. | 13 | 42.5 | 1.5 | 220 | 1 1/2" |
| MXH 804/A | 7 м³/час при 39.2 м.в.ст. | 13 | 42.5 | 1.5 | 380 | 1 1/2" |
| MXHM 805/A | 8 м³/час при 46.8 м.в.ст. | 13 | 54 | 1.8 | 220 | 1 1/2" |
| MXH 805/B | 8 м³/час при 46.8 м.в.ст. | 13 | 54 | 1.8 | 380 | 1 1/2" |
| MXH 1602/A | 14 м³/час при 18.8 м.в.ст. | 25 | 23 | 1.5 | 380 | 2" |
| MXH 1603/B | 14 м³/час при 26.8 м.в.ст. | 25 | 34 | 1.8 | 380 | 2" |
| MXH 1604/A | 14 м³/час при 38 м.в.ст. | 25 | 46.5 | 3 | 380 | 2" |
| MXH 1605/B | 14 м³/час при 48 м.в.ст. | 25 | 57.5 | 3.7 | 380 | 2" |
| MXH 1606/B | 14 м³/час при 56 м.в.ст. | 25 | 68 | 4 | 380 | 2" |
| MXH 2001/A | 18 м³/час при 11.1 м.в.ст. | 24 | 17.6 | 1.1 | 380 | 2" |
| MXH 2002/A | 18 м³/час при 23.4 м.в.ст. | 24 | 35.1 | 2.2 | 380 | 2" |
| MXH 2003 | 18 м³/час при 37.7 м.в.ст. | 24 | 54 | 3 | 380 | 2" |
| MXH 2004/A | 18 м³/час при 50 м.в.ст. | 24 | 71.5 | 4 | 380 | 2" |
| MXH 2005 | 18 м³/час при 63 м.в.ст. | 24 | 89 | 5.5 | 380 | 2" |
| MXH 3201/B | 33 м³/час при 12 м.в.ст. | 44 | 16.3 | 2.2 | 380 | 2 1/2" |
| MXH 3202/B | 33 м³/час при 25 м.в.ст. | 50 | 33 | 4 | 380 | 2 1/2" |
| MXH 3203/A | 33 м³/час при 38 м.в.ст. | 50 | 50 | 5.5 | 380 | 2 1/2" |
| MXH 3204/A | 33 м³/час при 53 м.в.ст. | 50 | 67 | 7.5 | 380 | 2 1/2" |
| MXH 4801/A | 39 м³/час при 14.5 м.в.ст. | 60 | 18 | 3 | 380 | 3" |
| MXH 4802/A | 39 м³/час при 27.5 м.в.ст. | 66 | 35.3 | 5.5 | 380 | 3" |
| MXH 4803/A | 39 м³/час при 42.5 м.в.ст. | 66 | 53 | 7.5 | 380 | 3" |
