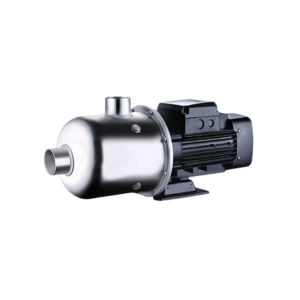

Горизонтальные многоступенчатые насосы серии CHL
Горизонтальные многоступенчатые устройства CHL предназначены для передачи жидкостей, подобных воде. Оболочка насосов изготовлена из качественной нержавеющей стали марки AISI 304.
Насосы CHL имеют выпуклую форму корпуса, который полностью изготовлен из нержавеющей стали. Из-за этой выпуклости требуется больше материала при производстве.
Кроме того, у насосов CHL есть горловина для заполнения корпуса. Это необходимо в случаях, когда насос может запускаться на сухую, а уровень жидкости ниже уровня насоса.
Конструкция Насосы CHL представлены в виде единого блока, включающего в себя электродвигатель и насосную часть с рабочими ступенями.
Корпусная часть выполнена из нержавеющей стали. Насосы имеют горизонтальное расположение, с отверстиями для предварительного залива и слива воды.
Входной патрубок расположен сверху от вала насоса, а напорный радиальный патрубок имеет выход вверх. Эти насосы имеют компактный дизайн, что облегчает их обслуживание.
Съемный корпус насоса позволяет легко очищать рабочее колесо.
Применение насосов CHL
- водоснабжение;
- системы кондиционирования воздуха;
- системы охлаждения, нагрева, циркуляции воды;
- системы водоочистки, фильтрации, водоподготовки;
- системы орошения;
- санитарно-техническое оборудование;
- установки повышения давления.
Технические характеристики CHL
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Мощность (кВт) | Напряжение (В) | Входной патрубок |
| CHL 2-3 v.220 | 2 м³/час при 22 м.в.ст. | 3.5 | 28 | 0.37 | 220 | 1" |
| CHL 2-3 v.380 | 2 м³/час при 22 м.в.ст. | 3.5 | 28 | 0.37 | 380 | 1" |
| CHL 2-4 v.220 | 2 м³/час при 29 м.в.ст. | 3.5 | 36 | 0.55 | 220 | 1" |
| CHL 2-4 v.380 | 2 м³/час при 29 м.в.ст. | 3.5 | 36 | 0.55 | 380 | 1" |
| CHL 2-5 v.220 | 2 м³/час при 36 м.в.ст. | 3.5 | 45.5 | 0.55 | 220 | 1" |
| CHL 2-5 v.380 | 2 м³/час при 36 м.в.ст. | 3.5 | 45.5 | 0.55 | 380 | 1" |
| CHL 2-6 v.220 | 2 м³/час при 44 м.в.ст. | 3.5 | 53.5 | 0.75 | 220 | 1" |
| CHL 2-6 v.380 | 2 м³/час при 44 м.в.ст. | 3.5 | 53.5 | 0.75 | 380 | 1" |
| CHL 4-3 v.220 | 4 м³/час при 23.5 м.в.ст. | 7 | 28 | 0.55 | 220 | 1 1/4" |
| CHL 4-3 v.380 | 4 м³/час при 23.5 м.в.ст. | 7 | 28 | 0.55 | 380 | 1 1/4" |
| CHL 4-4 v.380 | 4 м³/час при 31 м.в.ст. | 7 | 37.5 | 0.75 | 380 | 1 1/4" |
| CHL 4-5 v.220 | 4 м³/час при 39 м.в.ст. | 7 | 49 | 1.1 | 220 | 1 1/4" |
| CHL 4-5 v.380 | 4 м³/час при 39 м.в.ст. | 7 | 49 | 1.1 | 380 | 1 1/4" |
| CHL 8-3 v.220 | 8 м³/час при 27 м.в.ст. | 11 | 29.5 | 1.1 | 220 | 2" |
| CHL 8-3 v.380 | 8 м³/час при 27 м.в.ст. | 11 | 29.5 | 1.1 | 380 | 2" |
| CHL 8-4 v.220 | 8 м³/час при 35 м.в.ст. | 11 | 39 | 1.5 | 220 | 2" |
| CHL 8-4 v.380 | 8 м³/час при 35 м.в.ст. | 11 | 39 | 1.5 | 380 | 2" |
| CHL 8-5 v.380 | 8 м³/час при 45 м.в.ст. | 11 | 51 | 2.2 | 380 | 2" |
| CHL 12-2 v.220 | 12 м³/час при 19.5 м.в.ст. | 16 | 23 | 1.2 | 220 | 2" |
| CHL 12-2 v.380 | 12 м³/час при 19.5 м.в.ст. | 16 | 23 | 1.2 | 380 | 2" |
| CHL 12-3 v.380 | 12 м³/час при 29.5 м.в.ст. | 16 | 35 | 1.8 | 380 | 2" |
| CHL 12-4 v.380 | 12 м³/час при 39.5 м.в.ст. | 16 | 47 | 2.4 | 380 | 2" |
| CHL 12-5 v.380 | 12 м³/час при 50 м.в.ст. | 16 | 60 | 3 | 380 | 2" |
| CHL 16-2 v.380 | 16 м³/час при 21.7 м.в.ст. | 22 | 26 | 2.2 | 380 | 2" |
| CHL 16-3 v.380 | 16 м³/час при 34 м.в.ст. | 22 | 40 | 3 | 380 | 2" |
| CHL 20-2 v.380 | 20 м³/час при 22 м.в.ст. | 28 | 27 | 2.2 | 380 | 2" |
| CHL 20-3 v.380 | 20 м³/час при 34 м.в.ст. | 28 | 39.5 | 3 | 380 | 2" |
