Преобразователи температуры канальные с выходом 4-20 мА конструктивно состоят из сенсора Pt100, подключенного к нормирующему преобразователю собственного производства, преобразующего полученное значение в унифицированный сигнал 4-20 мА. Преобразователи 4-20мА рекомендовано использовать, когда расстояние до контроллера более 100 метров, а также при наличии на объекте источника помех и электромагнитных излучений.

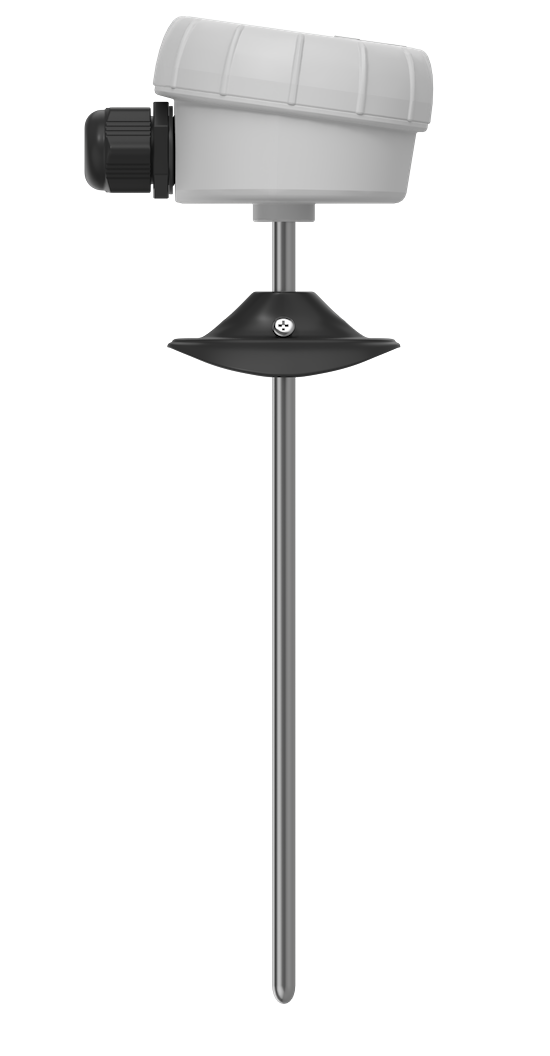

Канальные преобразователи температуры с выходом 4-20 мА представляют собой пластиковый корпус, внутри которого находится нормирующий преобразователь и сенсора Pt100, размещенного внутри гильзы длиной от 100 до 300 мм. Диапазон доступных показаний преобразователей -50…+150 градусов. Преобразователи серии TS-K-420 могут применяться для контроля температуры в каналах систем вентиляции, так и в трубопроводах, цистернах и резервуарах при использовании погружных гильз (см. раздел аксессуары).
Термопреобразователи 4-20мА предназначены для непрерывного преобразования температуры воздуха в унифицированный выходной сигнал. Датчики могут использоваться для работы в системах автоматического контроля, регулирования и регистрации температуры объектов в различных отраслях промышленности и энергетики.
Технические данные
| Диапазон измерения температуры: |
-50…+150 °C |
| Эксплуатация (рекомендуемая): |
40…+90 °C, < 95% RH |
| Сенсор PT1000 (B) **: |
±(0.3+0.005*| t |°C), t температура |
| Защита сенсора/корпуса: |
IP67/IP65 |
| Корпус датчика: |
ABS-пластик, 80x66x49 мм |
| Защитная гильза: |
AISI, Ø 6 мм, 50…500 мм |
| Ввод кабеля: |
M16x1.5, кабель диаметром 4-8 мм |

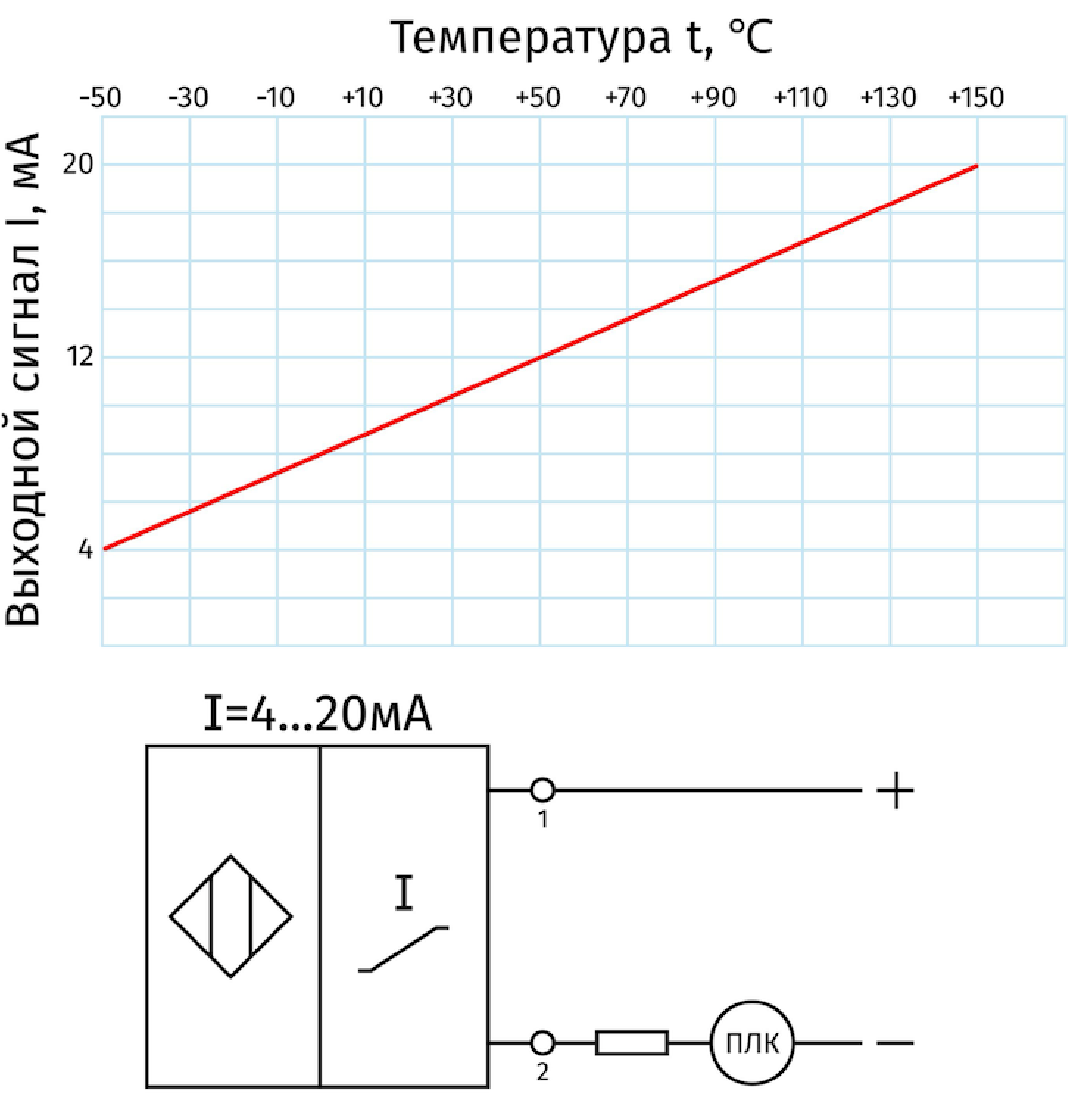

| Зависимость (ток температура): |
линейная (4-20 мА = -50…+150 °C) |
| Нелинейность преобразования: |
> ±0,2 % от ВПИ |
| Сигнал на выходе: |
4-20 мА (2 х проводной) |
| Напряжение: |
24 В DC (12…36 В DC) |
| Макс. потребляемая мощность: |
не более 0,8 Вт |
| Подключение: |
клемма винтовая до 2.5 мм² |
| Тепловая инерция: |
не более 10-15 сек |
| Монтаж: |
в воздуховод, в погружную гильзу |
| Комплектность: |
монтажный фланец MF-6, РЭ (паспорт) |
| Срок службы: |
не менее 10 лет |

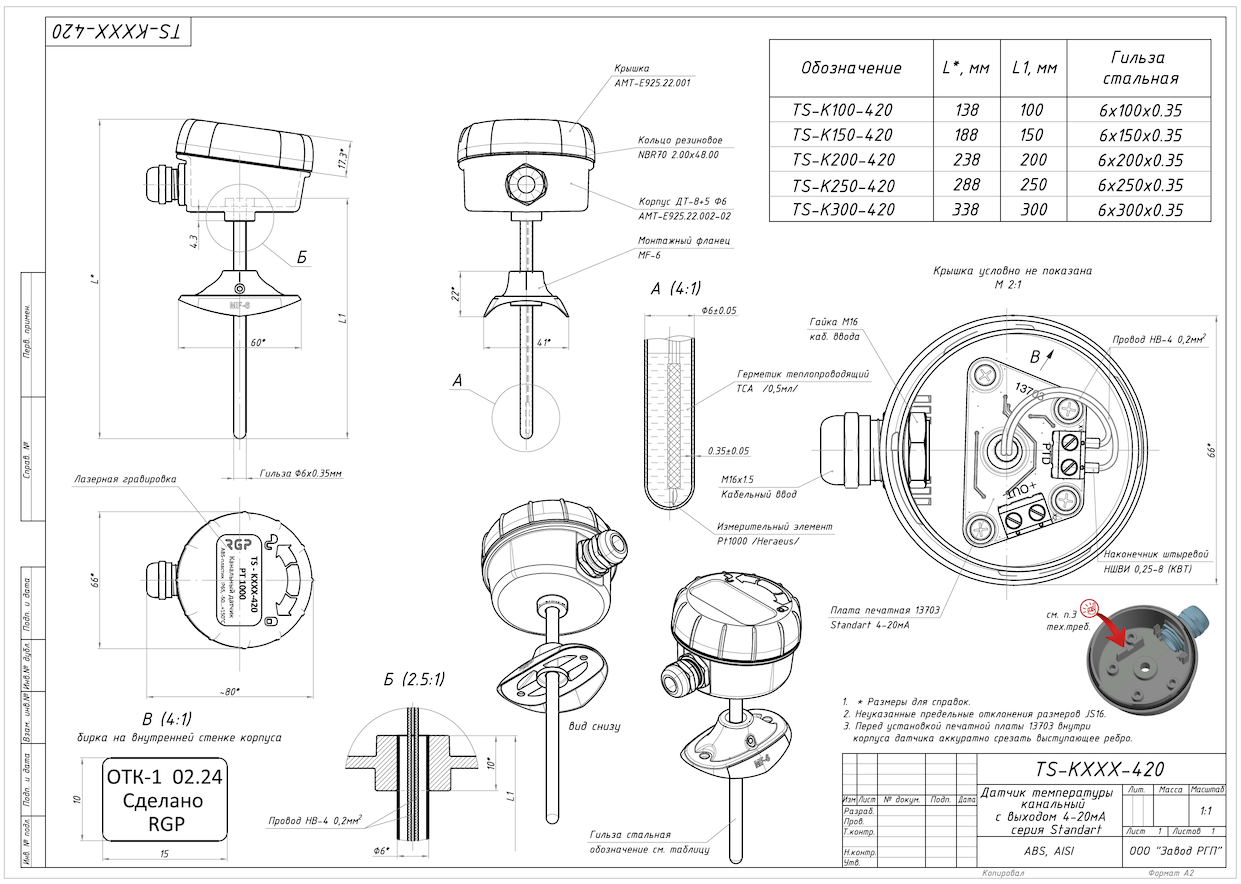

Чертеж
Аналоги
| ОВЕН |
ДТПХхх5 |
| ПОИНТ |
ТС-Б |
| ТЕПЛОПРИБОР |
ТСМУ |
| ТЕПЛОПРИБОР |
ТСПУ |
| DANFOSS |
МВТ 3560 |
| ЭНЕРГОПРИБОР |
ТСМ-1199 |
| ЭНЕРГОПРИБОР |
ТСП-1199 |
Артикулы
| TS-K100-420 |
Датчик температуры канальный 100 мм. (4-20мА, -50…+150) |
| TS-K150-420 |
Датчик температуры канальный 150 мм. (4-20мА, -50…+150) |
| TS-K200-420 |
Датчик температуры канальный 200 мм. (4-20мА, -50…+150) |
| TS-K250-420 |
Датчик температуры канальный 250 мм. (4-20мА, -50…+150) |
| TS-K300-420 |
Датчик температуры канальный 300 мм. (4-20мА, -50…+150) |
