Преобразователи температуры погружные с выходом RS485 (ModBus) изготавливаются на базе сенсора Pt100, подключенного к преобразователю собственного производства, преобразующего полученное значение в RS485 (ModBus). Врезные преобразователи RS485 (ModBus) рекомендовано использовать в системах автоматизации для сокращения затрат и получения дополнительной информации о состоянии датчика.

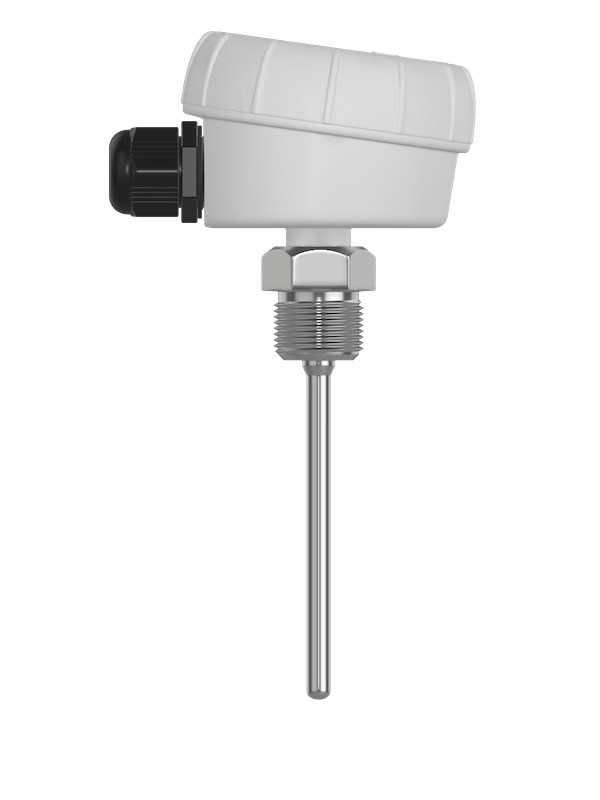

Врезные датчики температуры с выходом RS485 (ModBus) представляют собой пластиковый корпус, внутри которого находится плата преобразователя, а измерительный элемент вынесен за пределы корпуса и располагается в резьбовом штуцере в гильзе из нержавеющей стали. Преобразователи серии TS-D-RS485 (ModBus) могут применяться для контроля температуры в трубопроводах систем отопления, тепло и холодоснабжения, в системах вентиляции и кондиционирования, а также в различных емкостях, цистернах и резервуарах. Датчики могут устанавливаться в трубопровод как напрямую, так и с использованием погружных гильз.
Погружные термопреобразователи RS485 (ModBus) предназначены для непрерывного преобразования температуры воздуха в трубопроводах или емкостях в сигнал RS485 (ModBus). Датчики могут использоваться для работы в системах автоматического контроля, регулирования и регистрации температуры объектов в различных отраслях промышленности и энергетики.
Технические данные
| Диапазон измерения температуры: |
-50…+150 °C * |
| Эксплуатация (рекомендуемая): |
-40…+90 °C, < 95% RH |
| Сенсор PT1000 (B) **: |
±(0.3+0.005*| t |°C), t температура |
| Защита сенсора/корпуса: |
IP67/IP65 |
| Корпус датчика: |
ABS-пластик, 80x66x49 мм |
| Штуцер датчика: |
AISI, Ø 6 мм, 50…500 мм |
| Резьбовое соединение (HP): |
G1/2 |
| Ввод кабеля: |
M16x1.5, кабель диаметром 4-8 мм |
| Протокол связи: |
ModBus (RTU) |
| Интерфейс: |
RS-485 (4800…38400 кБит/c) |
| Длина линии связи: |
до 1200 м |
| Напряжение: |
24 В DC (18…28 В DC) |
| Макс. потребляемая мощность: |
не более 1,5 Вт |
| Подключение: |
клемма винтовая до 2.5 мм² |
| Тепловая инерция: |
не более 10-15 сек |
| Монтаж: |
в бобышку, в погружную гильзу |
| Комплектность: |
датчик, РЭ (паспорт) |
| Срок службы: |
не менее 10 лет |

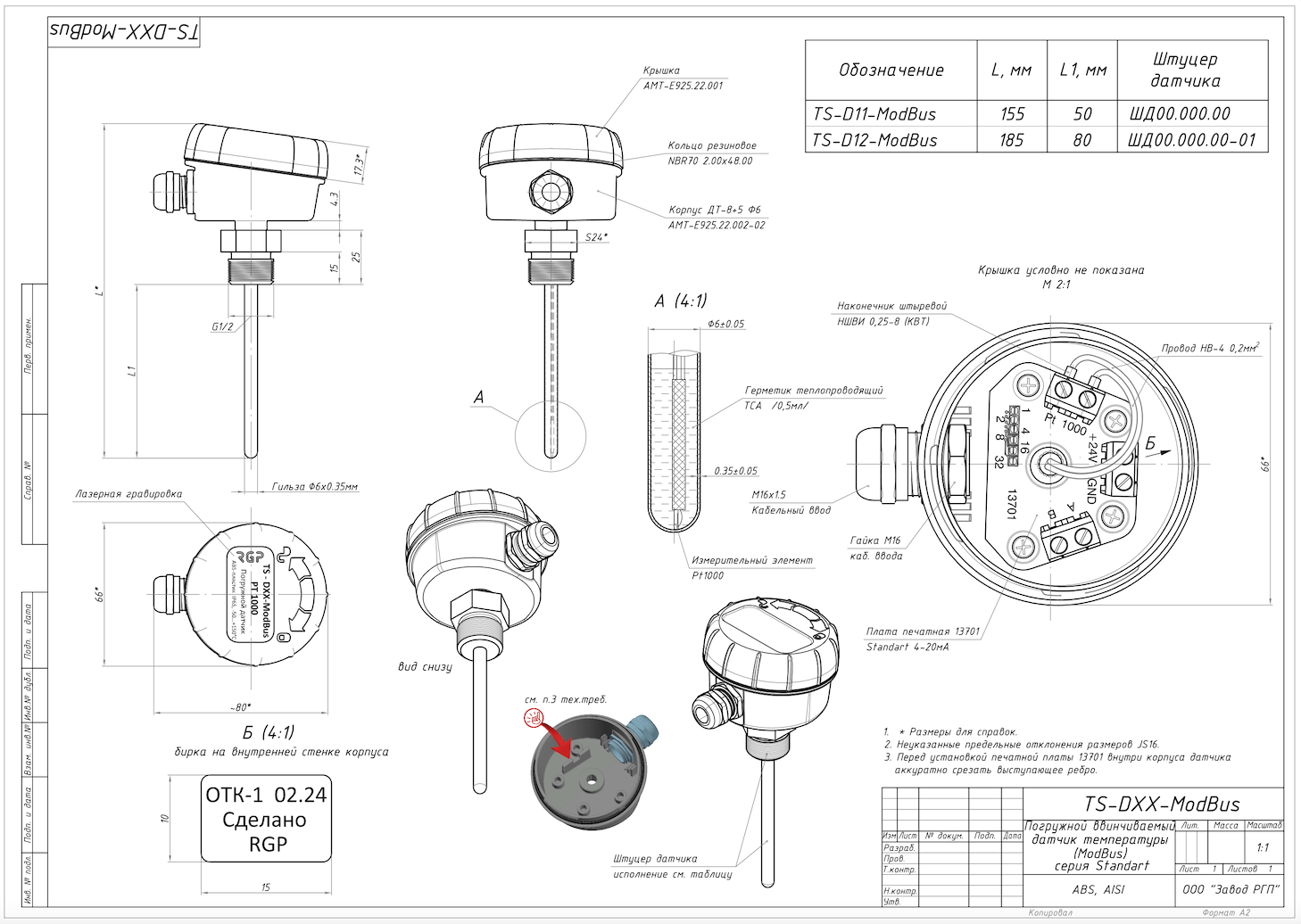

Чертеж
Аналоги
| ОВЕН |
ДТС325 |
| ПОИНТ |
ТС-Б-У |
| ТЕПЛОПРИБОР |
ESMU, ESMT, ESMB, ESMC |
| БЕСКОНТА |
STA02-A79B35-K |
| РЭЛСИБ |
Т.П/П-420-Кл2-1, Т.П/П-420-Кл2-2 |
Артикулы
| TS-D11-ModBus |
Погружной ввинчиваемый датчик температуры 50 мм (ModBus) |
| TS-D12-ModBus |
Погружной ввинчиваемый датчик температуры 50 мм (ModBus) |
