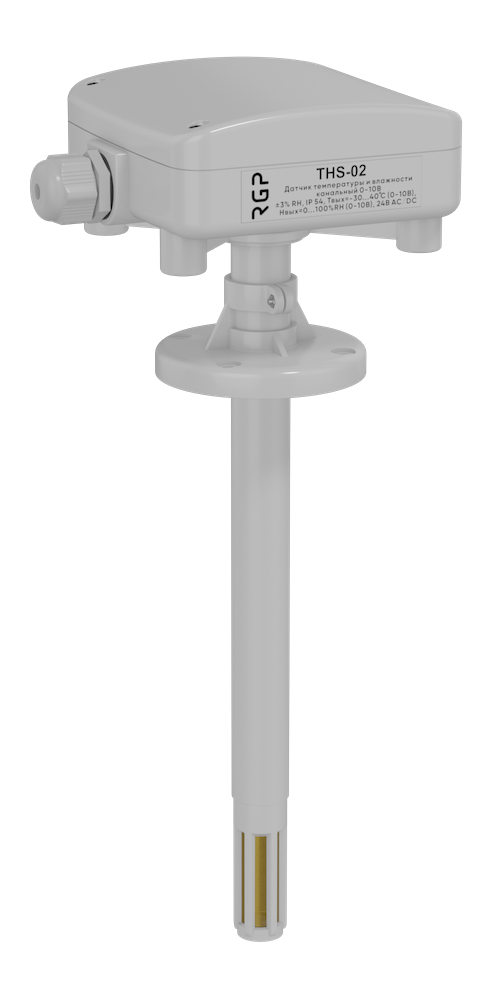

Преобразователи температуры и влажности канальные THS-02-190 (0-10В)

Канальные преобразователи влажности THS-02-190 это бюджетные измерительные преобразователи температуры и влажности в корпусе из ABS-пластика с защитой печатной платы IP54, длиной измерительного зонда 190 мм и сетчатым фильтром из нержавеющей стали с защитой от частиц пыли. Печатная плата датчика преобразует измеренное значение относительной влажности и температуры в пропорциональный сигнал по напряжению 0-10В. Диапазон измерения относительной влажности 0…100% RH, температуры -30…+40 °C. По специальному запросу доступны другие варианты калибровки в узком диапазоне, что позволит повысить точность и надежность измерения.

Канальные датчики температуры и влажности THS-02-190 предназначены для использования в неагрессивной среде без значительного содержания пыли и газов для измерения параметров воздуха (температура и влажность) в каналах систем вентиляции и кондиционирования, воздуховодах для чистых помещений и в прочих применениях, где нет риска повреждения сенсора летучими веществами или жировым налетом (пищевое производство). Датчики влажности могут выпускаться с дополнительным измерительным элементом: Pt1000, Ni1000 или NTC10k.

⭐ Основные технические характеристики:
✅ Точность измерения (типовая): RH = ±2% и T = ±0,3°C (при 25 °C)
✅ Гистерезис и нелинейность: ±1% RH, ±0,1% RH
✅ Долговременная стабильность: <1% RH/год, <0,1% °C/год
✅ Диапазон по влажности: 0…100% Rh (относительной влажности)
✅ Диапазон по температуре: -30…+40 °С (типовой, может быть изменен)
✅ Режимы эксплуатации: от -15 до +60 °С, <80% RH (без конденсации)
✅ Рабочее напряжение: 24В AC/DC ±20% (кроме RS485)
✅ Выходные сигналы: 0-10В
✅ Дополнительные каналы:  Pt1000, NTC10k, Ni1000
✅ Степень защиты: IP21 (корпус датчика)

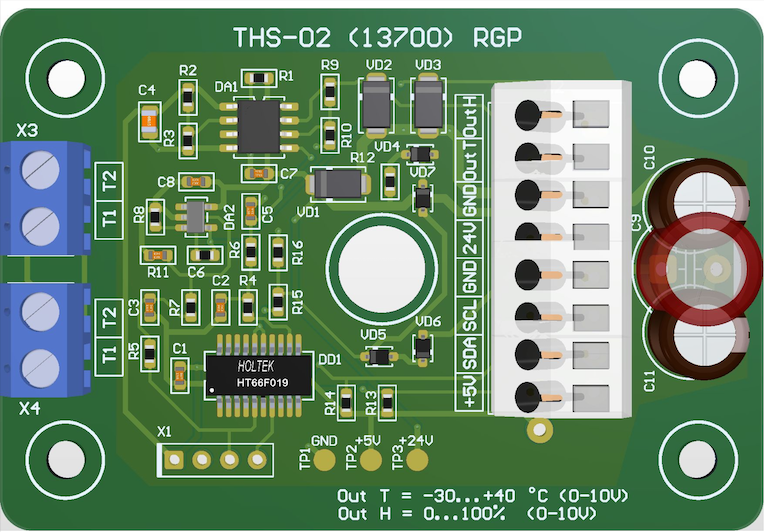

Подключение канального датчика влажности: для подключения к системе автоматизации используется клеммная колодка с винтовыми клеммами. Для подключения датчика к контроллеру используйте схему, приведенную ниже. Клеммная колодка Т1 и Т2 используется только с датчиками, которые имеют дополнительный канал температуры по сопротивлению (Pt1000 и т.д.). Вся информация указана на корпусе датчика.

ВНИМАНИЕ:
1. Обязательно используйте экранированный кабель для подключения датчиков и заземляйте экран кабеля со стороны шкафа управления и сам шкаф для корректной работы и показаний датчика влажности.
2. Наличие частотных преобразователей рядом с датчиком, внутри шкафа управления или рядом со шкафом в большей части случаев влияют на показания датчиков 0-10В.
3. Для датчиков с выходным сигналом 0-10В запрещается прокладка кабеля в едином лотке с кабелями 220В, а также рекомендуется длина кабельной линии не более 10 метров. В случае отсутствия такой возможности важно провести коррекцию показаний датчика с учетом возможных наводок на линии, а также потери напряжения на кабеле.

Технические данные

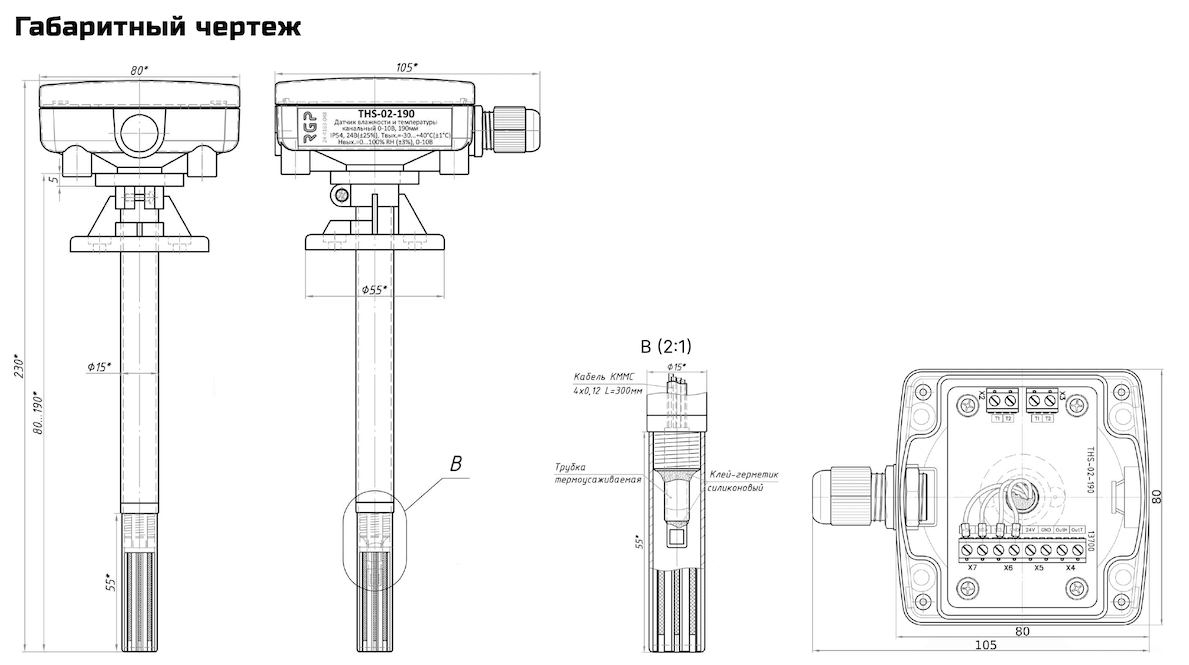

Чертеж
