Преобразователи температуры наружные с выходом RS485 (ModBus) изготавливаются на базе сенсора Pt100, подключенного к преобразователю собственного производства, преобразующего полученное значение в RS485 (ModBus). Преобразователи RS485 (ModBus) рекомендовано использовать в системах автоматизации для сокращения затрат и получения дополнительной информации о состоянии датчика.

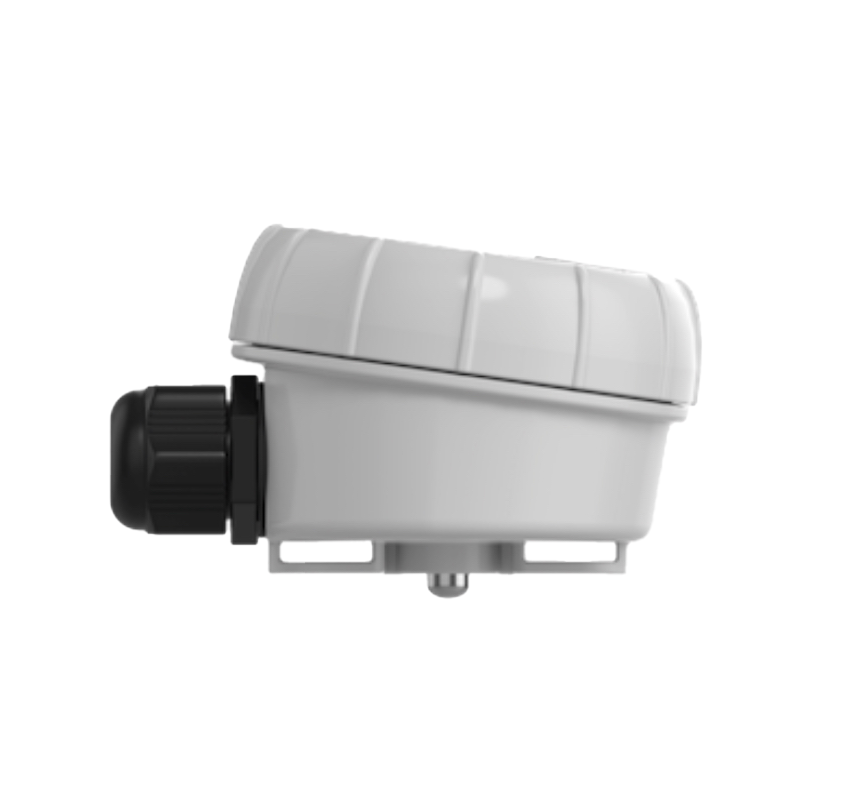

Уличные датчики температуры с выходом RS485 (ModBus) представляют собой пластиковый корпус, внутри которого находится плата преобразователя, а измерительный элемент вынесен за пределы корпуса и располагается в гильзе. Преобразователи TS-E02-ModBus используются для измерения температуры наружного (уличного) воздуха в инженерных системах зданий или в промышленности (пропарочные и климатические камеры, производственные помещения, помещения с повышенной влажностью).
Термопреобразователи наружные RS485 (ModBus) предназначены для непрерывного преобразования температуры воздуха в сигнал RS485 (ModBus). Датчики могут использоваться для работы в системах автоматического контроля, регулирования и регистрации температуры объектов в различных отраслях промышленности и энергетики.
Технические данные
| Диапазон измерения температуры: |
-50…+150 °C * |
| Эксплуатация (рекомендуемая): |
-40…+90 °C (рекоменд. диапазон) |
| Сенсор PT1000 (B) **: |
±(0.3+0.005*| t |°C), t – температура |
| Защита сенсора датчика: |
IP67 |
| Защита корпуса: |
IP65 |
| Корпус датчика: |
ABS-пластик, 80x66x49 мм |
| Защитная гильза: |
AISI, 6x20x0.3 мм |
| Ввод кабеля: |
M16x1.5, кабель диаметром 4-8 мм |
| Протокол связи: |
ModBus (RTU) |
| Интерфейс: |
RS-485 (4800…38400 кБит/c) |
| Длина линии связи: |
до 1200 м |
| Напряжение: |
24 В DC (18…28 В DC) |
| Макс. потребляемая мощность: |
не более 1,5 Вт |
| Подключение: |
клемма винтовая до 2.5 мм² |
| Тепловая инерция: |
не более 10-30 сек |
| Монтаж: |
настенный (с помощью скобы) |
| Комплектность: |
Z-скоба, датчик, РЭ (паспорт) |
| Срок службы: |
не менее 10 лет |

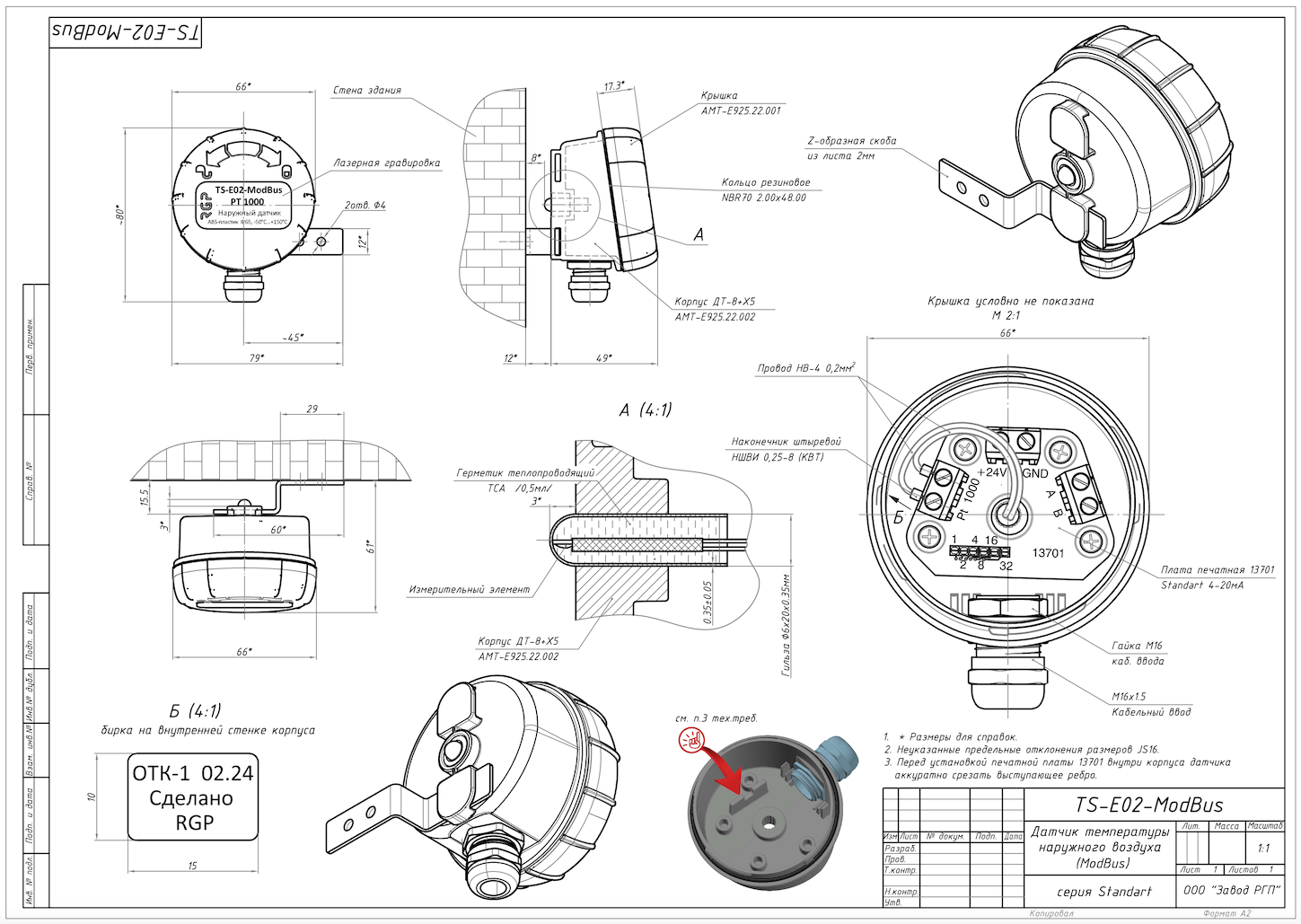

Чертеж
Аналоги
| ОВЕН |
ДТС125 |
| ПОИНТ |
ТС-Б-У |
| ТЕПЛОПРИБОР |
ESMU, ESMT, ESMB, ESMC |
| БЕСКОНТА |
STA02-79B35-K, STA02-79N114, STA02-79N40-K |
| РЭЛСИБ |
Т.П/П-420-Кл3-1 |
| ДОСТУПНАЯ АВТОМАТИКА |
DA10-4-20 |
| Systeme Electric |
SOTC |
| SIEMENS |
QAC3171 |
Артикулы
| TS-E02-ModBus |
Датчик температуры наружного воздуха (ModBus) |
