Оборудование для пылевыгрузки рукавных фильтров типа ФРИП, патронных фильтров ФПИ и циклонов ЦН-15 и СЦН-40

В процессе эксплуатации фильтров типа ФРИП, ФПИ, а также циклонов ЦН-15 и СЦН-40 в бункерах оборудования происходит накопление уловленной пыли. Для обеспечения стабильной и эффективной работы систем аспирации и пылеулавливания эту пыль необходимо удалять в постоянном или периодическом режиме.

Оборудование для пылевыгрузки

Для удаления накопленных пылевых отложений применяются различные механические и автоматизированные устройства. Выбор конкретного оборудования зависит от конструкции фильтров и циклонов, а также условий эксплуатации:

• шнековые транспортеры;
• шлюзовые питатели;
• шлюзовые затворы;
• шиберные задвижки.

Схемы пылеудаления

В зависимости от технических требований, производительности системы и физико-химических свойств удаляемых пылей могут применяться различные схемы пылеудаления. Это позволяет адаптировать систему выгрузки под конкретные условия производства и обеспечить надежную работу фильтровентиляционного оборудования.

Автоматизация процесса пылевыгрузки

Для управления автоматической выгрузкой пыли бункеры фильтров могут оснащаться одним или двумя датчиками уровня пыли. Использование датчиков уровня обеспечивает полную автоматизацию процесса пылевыгрузки, снижает участие обслуживающего персонала и повышает эксплуатационную надежность системы.

Шнековые транспортеры для фильтров ФРИП

Для удаления пыли из многобункерных рукавных фильтров типа ФРИП широко применяются шнековые транспортеры. Такое оборудование обеспечивает приём пыли сразу из нескольких бункеров и её последующую выгрузку в одной заданной точке, что упрощает организацию системы пылеудаления и повышает эффективность эксплуатации оборудования.

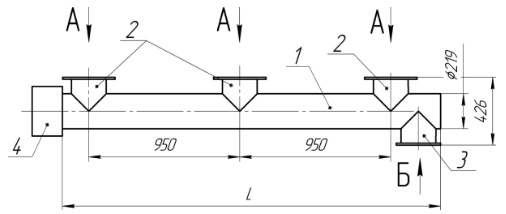

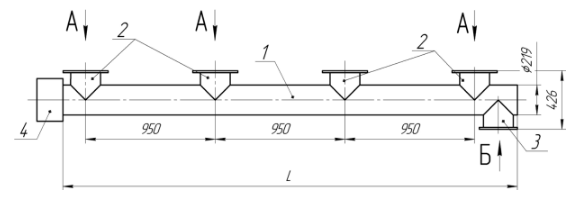

Схема транспортеров шнековых ТР-60 и ТР-60-02

1. транспортер;
2. патрубок загрузки;
3. патрубок выгрузки;
4. электропривод.

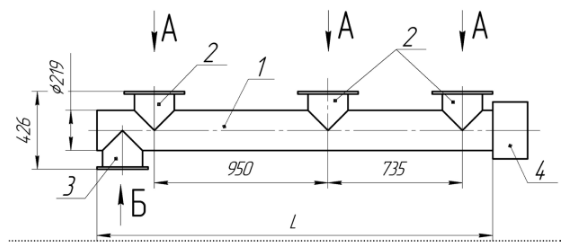

Схема транспортеров шнековых ТР-60-01 и ТР-60-03

1. транспортер;
2. патрубок загрузки;
3. парубок выгрузки;
4. электропривод.

Конструктивные особенности шнековых транспортеров

Шнековые транспортеры типа ТР изготавливаются с различными габаритно-присоединительными размерами, что позволяет подобрать оптимальное решение под конкретную конфигурацию фильтра и требования заказчика. Применение таких транспортеров повышает эффективность удаления пыли и упрощает интеграцию оборудования в существующие технологические линии.

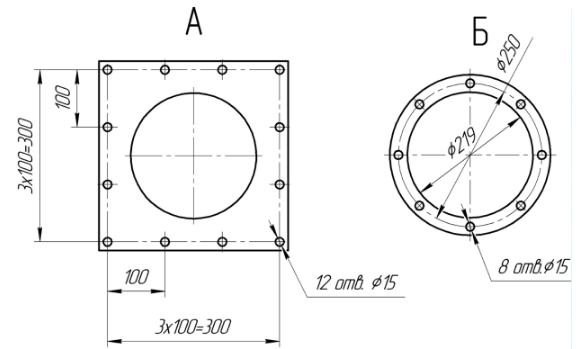

Габаритные и присоединительные размеры шнековых транспортеров

Транспортеры шнековые для фильтров ФПИ

ТР-60-05

ТР-60-05

ТР 60-06

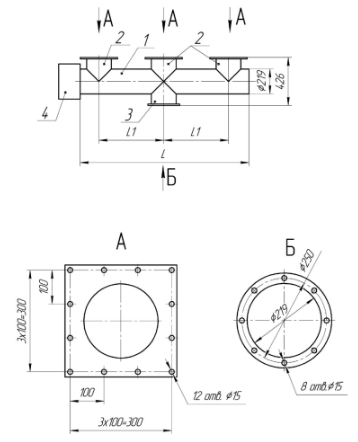

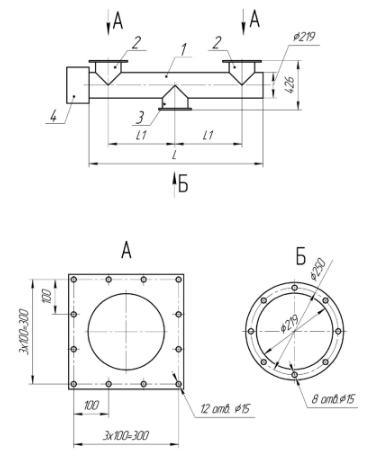

Схема транспортеров шнековых для фильтров ФПИ

1. транспортер;
2. патрубок загрузки;
3. патрубок выгрузки;
4. электропривод.
