Радикально-вытяжное устройство типа РВУ

Радиально-вытяжное устройство типа РВУ предназначено для оснащения систем вытяжной вентиляции и аспирационных систем с нефиксированным рабочим местом.

Вытяжное устройство обеспечивает эффективное удаление вредных веществ, образующихся при технологических операциях, таких как пайка, сварка, обработка крупногабаритных изделий и других производственных процессов.

Область применения

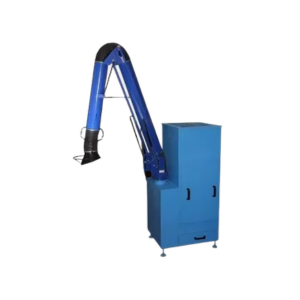

РВУ может использоваться как в составе стационарных, так и передвижных фильтровентиляционных агрегатов, включая агрегаты типа ПАР, размещаемые непосредственно рядом с источником загрязнений. Также радиально-вытяжные устройства применяются в централизованных системах вытяжной вентиляции и аспирации для обслуживания нескольких рабочих мест. В таких системах РВУ обеспечивает локальное удаление загрязнённого воздуха от определённого участка или зоны в пределах установленного радиуса действия.

Использование на участках пайки

Радиально-вытяжные устройства РВУ широко применяются для оснащения участков и столов пайки. Гибкость конструкции позволяет легко подводить вытяжную воронку непосредственно к месту образования вредных выделений, обеспечивая эффективный локальный отбор загрязнённого воздуха.

Общее устройство

Конструкция радиально-вытяжного устройства включает жёсткие и гибкие воздуховоды, соединённые шарнирными узлами, что обеспечивает подвижность и удобство позиционирования. На входе установлена вытяжная воронка с рукояткой для перемещения устройства к источнику загрязнений. На выходе предусмотрено фланцевое соединение для подключения к фильтровентиляционному агрегату или к централизованной вытяжной (аспирационной) системе.

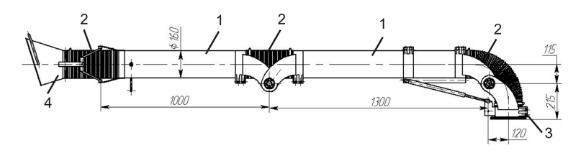

Габаритные размеры РВУ

1. жесткий воздуховод;
2. гибкий воздуховод;
3. соединительный фланец;
4. вытяжная воронка

Технические характеристики РВУ
