Комнатный преобразователь влажности и температуры THS-01 (0…10В, 4…20мА, ModBus)

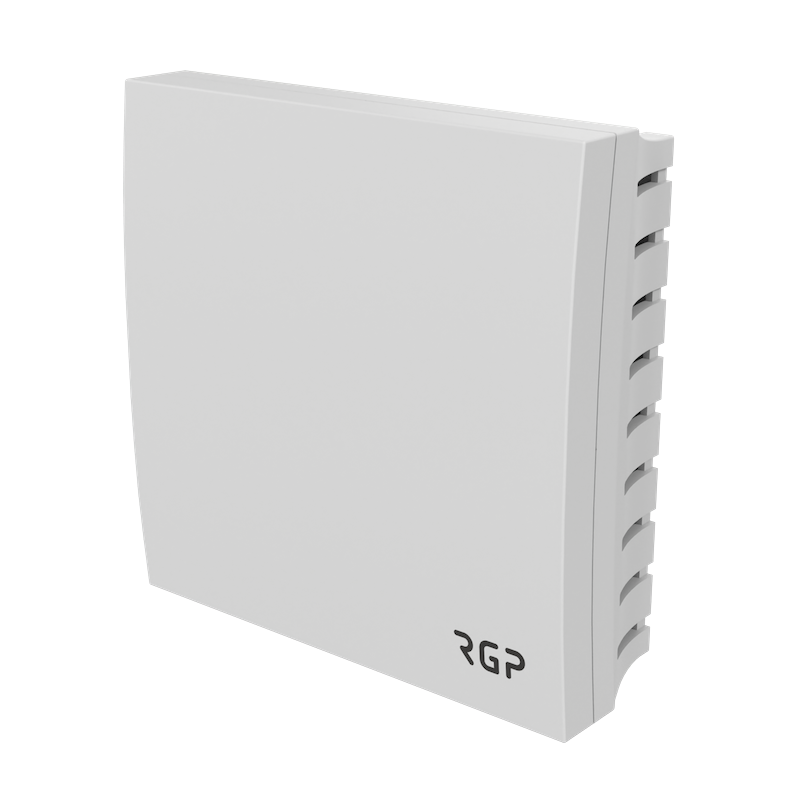

Датчик влажности и температуры для помещений THS-01 – это комнатный преобразователь влажности и температуры окружающего воздуха в корпусе из ABS-пластика, который оснащается аналоговыми или цифровыми выходами, преобразующими измеренное значение относительной влажности и температуры воздуха в помещении в пропорциональные аналоговые сигналы 0-10В и 4-20мА или интерфейс RS485 по протоколу ModBus. Диапазон измерения от 0 до 100% относительной влажности, температуры от 0 до 50 °C. По специальному запросу доступны другие варианты калибровки выходных сигналов в узком диапазоне, что позволит повысить точность измерения.

Преобразователи влажности и температуры серии THS-01 предназначены для использования в не агрессивной среде без значительного содержания пыли и газов, используются для измерения параметров микроклимата в административных и офисных помещениях, музеях, хранилищах, винных погребах и личных апартаментах. Дополнительно в каждый датчик может быть установлен пассивный измерительный элемент – термосопротивление. Корпус датчика может быть покрашен в другой цвет (опционально).

⭐ Основные технические характеристики:
✅ Точность измерения (типовая): RH = ±2% и T = ±0,3°C (при 25 °C)
✅ Точность измерения (HP): RH = ±1% и T = ±0,1°C (при 25 °C)
✅ Гистерезис и нелинейность: ±1% RH, ±0,1% RH
✅ Долговременная стабильность: <1% RH/год, <0,1% °C/год
✅ Диапазон по влажности: 0…100% Rh (относительной влажности)
✅ Диапазон по температуре: 0…+50 °С (типовой, может быть изменен)
✅ Режимы эксплуатации: от 0 до +50 °С, <80% RH (без конденсации)
✅ Рабочее напряжение: 24В AC/DC ±20% (кроме RS485)
✅ Выходные сигналы: 0-10В, 4-20мА, ModBus RTU (RS485)
✅ Дополнительные каналы:  Pt1000, NTC10k, Ni1000
✅ Степень защиты: IP21 (корпус датчика

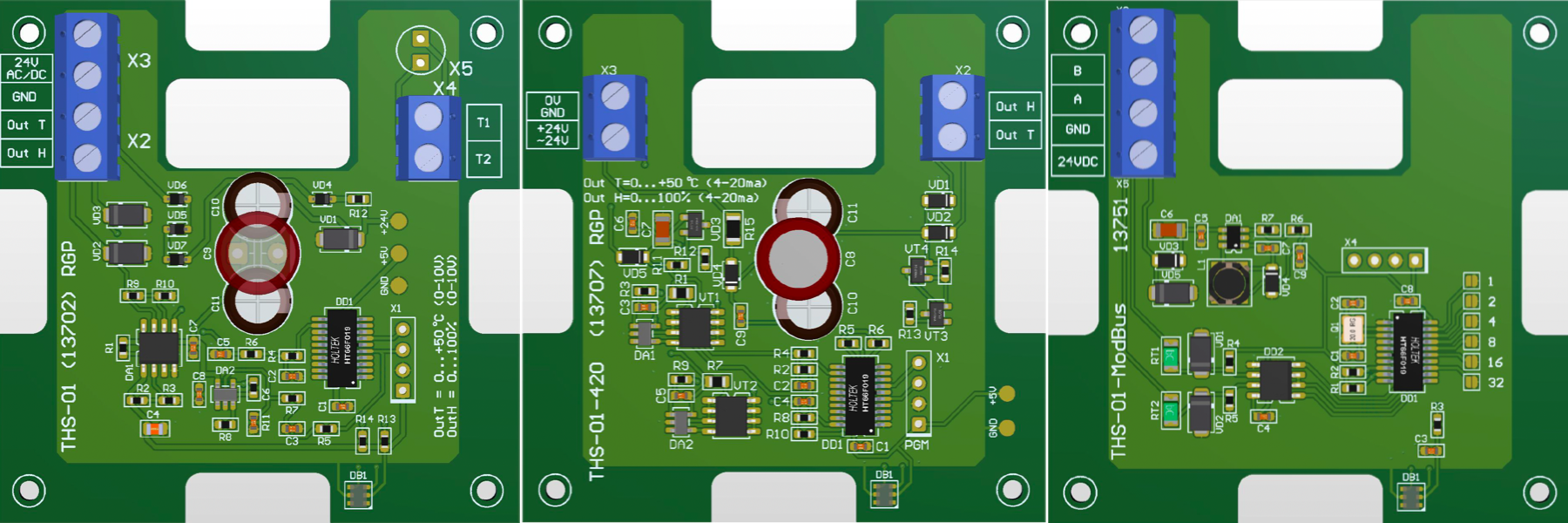

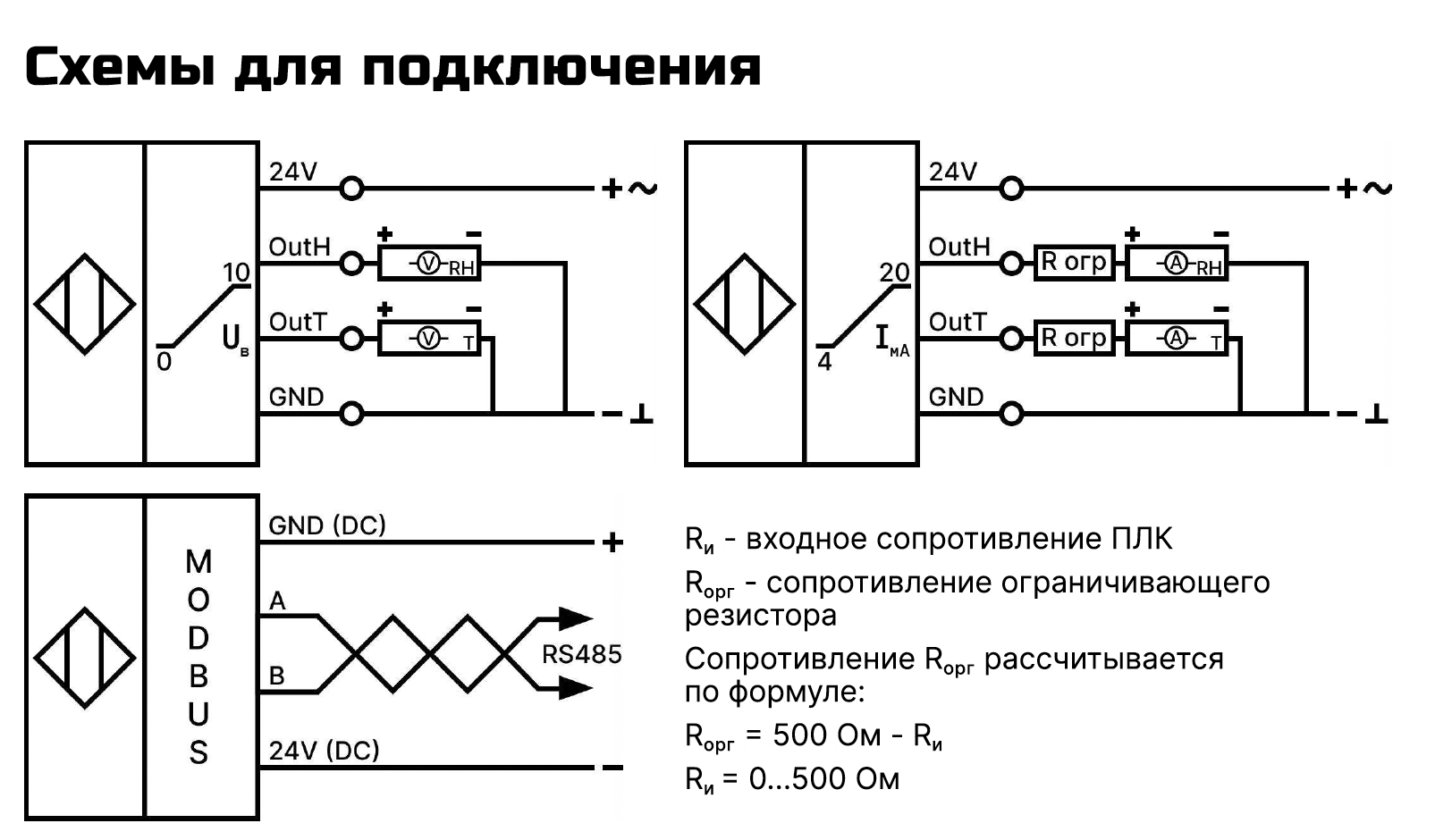

Подключение датчиков влажности: для подключения к системе автоматизации используется клеммная колодка с винтовыми клеммами, расположенная на печатной плате преобразователя. Для подключения датчика температуры и влажности к контроллеру системы автоматизации используйте схему, приведенную ниже. Клеммная колодка Т1 и Т2 используется только с датчиками, которые имеют дополнительный канал температуры по сопротивлению (доступно для серии датчиков 0-10В).

ВНИМАНИЕ:
1. Обязательно используйте экранированный кабель для подключения датчиков и заземляйте экран кабеля со стороны шкафа управления и сам шкаф для корректной работы и показаний датчика влажности.
2. Наличие частотных преобразователей рядом с датчиком, внутри шкафа управления или рядом со шкафом в большей части случаев влияют на показания датчиков 0-10В.
3. Для датчиков с выходным сигналом 0-10В запрещается прокладка кабеля в едином лотке с кабелями 220В, а также рекомендуется длина кабельной линии не более 10 метров. В случае отсутствия такой возможности важно провести коррекцию показаний датчика с учетом возможных наводок на линии, а также потери напряжения на кабеле.

Технические данные

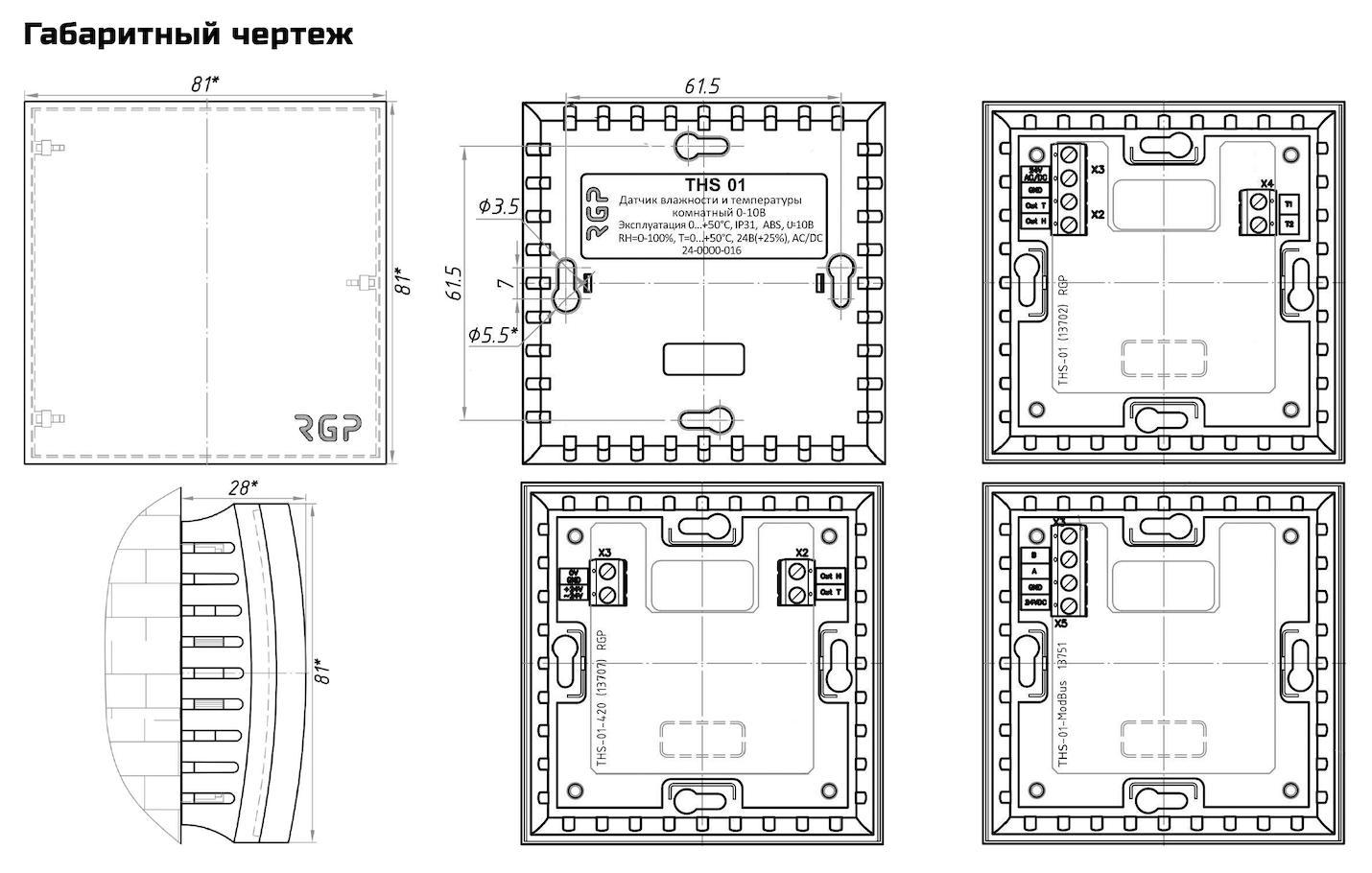

Чертеж
