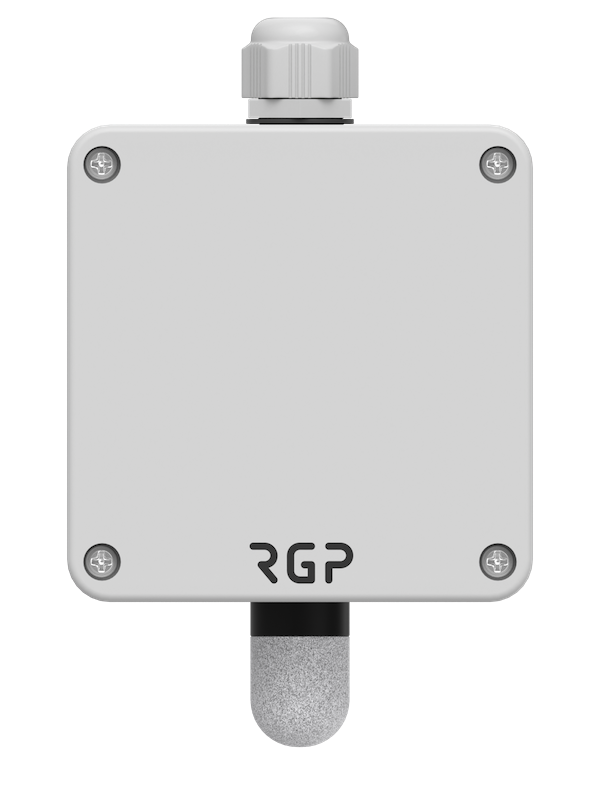

Промышленные (уличные) датчики температуры и влажности THS-03 (0…10В, 4…20мА, ModBus)

Промышленные датчики влажности и температуры воздуха THS-03 это измерительные преобразователи в прочном защищенном от внешних воздействий корпусе IP65, защитным сетчатым мембранным фильтром или фильтром из прессованного PTFE, которые оснащаются аналоговыми выходами, преобразующими измеренное значение относительной влажности и температуры в унифицированные сигналы напряжения или тока (0-10В и 4-20 мА) или передают данные по интерфейсу RS485 (ModBus RTU). Диапазон измерения относительной влажности 0…100% RH, температуры -30…+40 °C. По специальному запросу доступны другие варианты калибровки в узком диапазоне, что позволит повысить точность измерения.

Преобразователи температуры и влажности THS-03 предназначены для использования в неагрессивной среде без значительного содержания пыли и измерения параметров воздуха внутри технологических помещений в промышленности и сельском хозяйстве (сушильные и пропарочные камеры, теплицы и оранжереи, коровники и птичники), а также снаружи помещений в качестве наружных (уличных) датчиков влажности с обязательным применением защитных крышек и козырьков. Дополнительно в каждый датчик может быть установлено термосопротивление Pt1000, NTC10k или Ni1000-LG.

⭐ Основные технические характеристики:
✅ Точность измерения (типовая): RH = ±2% и T = ±0,3°C (при 25 °C)
✅ Гистерезис и нелинейность: ±1% RH, ±0,1% RH
✅ Долговременная стабильность: <1% RH/год, <0,1% °C/год
✅ Диапазон по влажности: 0…100% Rh (относительной влажности)
✅ Диапазон по температуре: -30…+40 °С (типовой, может быть изменен)
✅ Режимы эксплуатации: от -20 до +60 °С
✅ Рабочее напряжение: 24В AC/DC ±20% (кроме RS485)
✅ Выходные сигналы: 0-10В, 4-20мА, ModBus RTU (RS485)
✅ Дополнительные каналы:  Pt1000, NTC10k, Ni1000
✅ Корпус и сенсор: IP65/IP54, встроенный или вынесенный сенсор (кабель 1 м)
✅ Различные типы фильтров: мембрана, спеченный пористый PTFE

Подключение датчиков влажности: для подключения к системе автоматизации используется клеммная колодка с винтовыми клеммами, расположенная на печатной плате преобразователя. Для подключения датчика температуры и влажности к контроллеру системы автоматизации используйте схему, приведенную ниже. Клеммная колодка Т1 и Т2 используется только с датчиками, которые имеют дополнительный канал температуры по сопротивлению (доступно для серии датчиков 0-10В).

ВНИМАНИЕ:
1. Обязательно используйте экранированный кабель для подключения датчиков и заземляйте экран кабеля со стороны шкафа управления и сам шкаф для корректной работы и показаний датчика влажности.
2. Наличие частотных преобразователей рядом с датчиком, внутри шкафа управления или рядом со шкафом в большей части случаев влияют на показания датчиков 0-10В.
3. Для датчиков с выходным сигналом 0-10В запрещается прокладка кабеля в едином лотке с кабелями 220В, а также рекомендуется длина кабельной линии не более 10 метров. В случае отсутствия такой возможности важно провести коррекцию показаний датчика с учетом возможных наводок на линии, а также потери напряжения на кабеле.

Технические данные

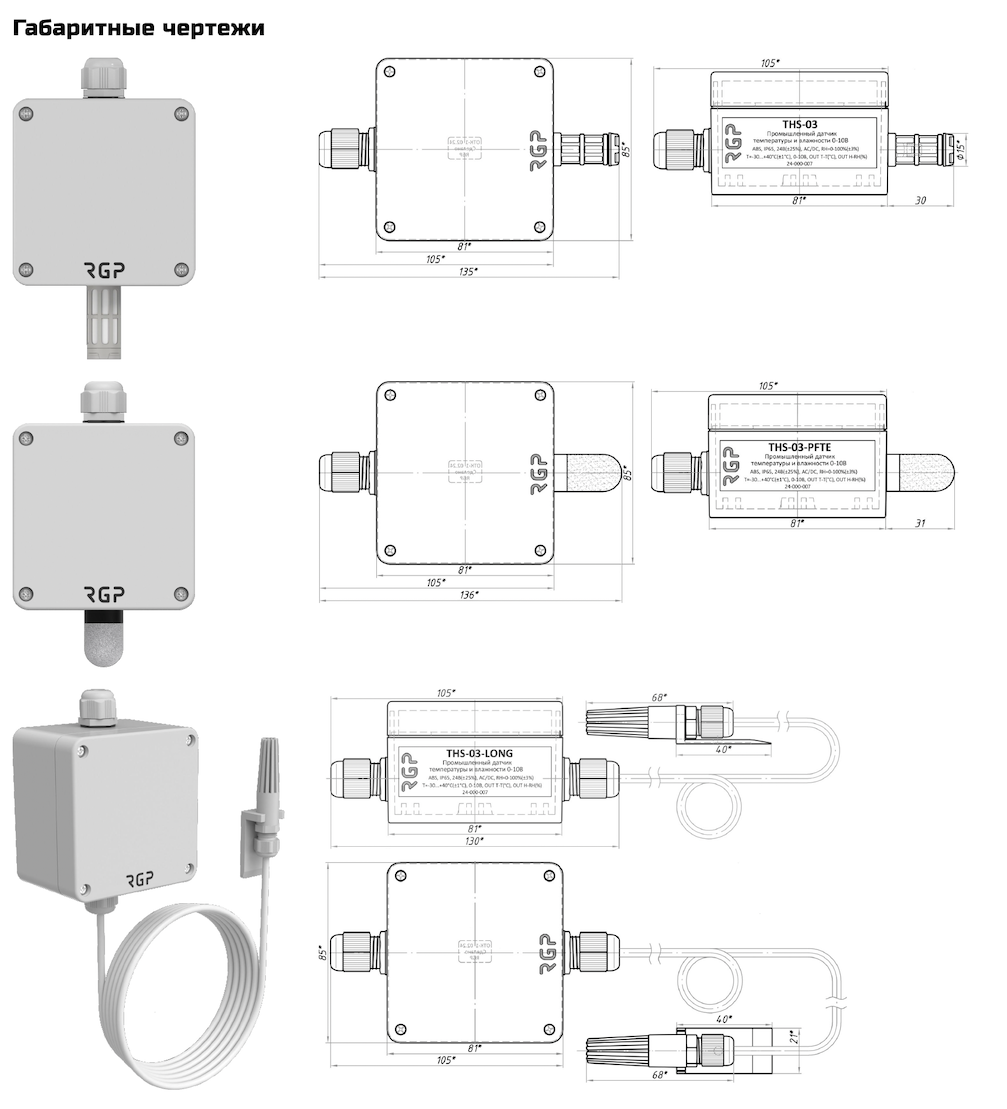

Чертеж
