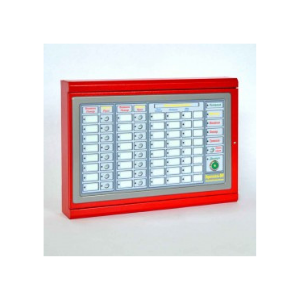

Модуль индикации выносной Вертикаль – МИ
Модуль Вертикаль – МИ используется для:
- приема от центрального прибора управления «Вертикаль-ПУ» сигналов о состоянии элементов системы и режимах их работы по цифровой линии передачи данных;
- отображения состояний на единичных светодиодных индикаторах и встроенном звуковом сигнализаторе.
Характеристики модуля Вертикаль – МИ
- Соответствие индикаторов МИ отображаемой информации устанавливается на стадии создания конфигурации для пульта управления «Вертикаль-ПУ»;
- Для дистанционного управления системой могут иметься кнопки управления, которые определяются на стадии создания проектной документации и конфигурирования системы;
- Реализован по модульному принципу - предусматривается установка в корпус плат индикации (ПИ) и плат кнопок управления и индикации (ПКИ).
ПИ - только для отображения состояния элементов системы – зон, шлейфов, клапанов шкафов, датчиков и т.п.
ПКИ - дистанционное управление элементами системы – вручную запускать дымоудаление или оповещение в зонах, включать исполнительные элементы и т.п.
Функции Вертикаль – МИ
- световая индикация сигналов «Внимание», «Пожар», «Тревога», возникающих в системе;
- световая индикация информации о состоянии и режимах работы адресных пожарных извещателей и других элементов системы;
- звуковая индикация состояния системы (сигналы «Внимание», «Пожар», «Неисправность», «Тревога»);
- световая индикация сигнала неисправности при неисправности какого либо из элементов системы пожарной сигнализации или внешних цепей (шлейфов сигнализации, линий оповещения);
- световая индикация о наличии или отсутствии напряжения питания на шкафах управления силовым оборудованием контролируемых установок противодымной защиты;
- формирование и передача на пульт управления «Вертикаль-ПУ» команд дистанционного запуска систем пожарной сигнализации в соответствии с конкретной конфигурацией системы и алгоритмами ее работы.
Технические характеристики Вертикаль – МИ
- напряжение питания – (24 ± 4) В;
- общее число ПИ и ПКИ устанавливаемое в корпус – 7;
- число индикаторов на ПИ – 8;
- число кнопок на ПКИ – 8;
- число индикаторов на ПКИ – 8;
- число состояний, отображаемых каждым индикатором – 9 (три цвета – зеленый, оранжевый, красный; и три варианта включения каждого цвета – горит постоянно, короткие пульсации и длинные пульсации);
- число общих индикаторов МИ – 7 («Внимание», «Неисправность», «Пожар», «Тревога», «Питание», «Доступ», «Звук Откл.»);
- потребляемый ток: в дежурном режиме - не более 10 мА;
- в режиме «Пожар» – не более 60 мА;
- габаритные размеры – не более 390*290* 70 мм; масса – не более 2,5 кг;
- средняя наработка на отказ – не менее 20000 ч;
- срок службы прибора – не менее 10 лет;
- диапазон рабочих температур от плюс 5 до плюс 40 °С;
- степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 – вторая;
- вид связи с «Вертикаль-ПУ» – двухпроводная линия, интерфейс RS-485.
МИ имеет антисаботажные контакты, размыкающиеся при открывании крышки корпуса.
Содержание драгоценных металлов: золото – 0,015793 г, серебро – 0,000449 г.
