Газовые системы лучистого отопления

Комплексная газовая система лучистого отопления (ГСЛО) состоит из:

  • газовых инфракрасных излучателей (ИКНГ), устанавливаемых в верхней части помещения;
  • системы управления, позволяющей полностью контролировать процесс отопления (программируемые одноканальные и двухканальные термостаты с термосопротивлениями).

Принцип работы газовой системы лучистого отопления:

  • Горячие продукты сгорания газа, проходя внутри труб ИКНГ, нагревают их до высокой температуры.
  • Инфракрасный излучатель посылает длинноволновые тепловые лучи поверхностям (полу, стенам, предметам), нагревая их, а они, в свою очередь, отдают это тепло воздуху.
  • В результате излучатель эффективно обогревает зоны нахождения человека, а не весь объем помещения и является энергосберегающей системой.

В условиях белорусской зимы средний срок окупаемости составляет 1,5–2 года. Затем ГСЛО начинает приносить прибыль в виде солидной экономии.

Система управления осуществляет непрерывный мониторинг и зональный обогрев по заданным температурным режимам (рабочему, дежурному, режиму выходных и праздничных дней). Предприятие с односменным режимом работы только за счет перевода системы обогрева в режим дежурного отопления в нерабочее время, выходные и праздничные дни, сэкономит до 40% газа в год.

Помимо этого, в сравнении с конвективным обогревом, ГСЛО позволяет избежать потерь:

  • в котельных;
  • на нагрев воды;
  • при транспортировке теплоносителя.

Общая экономия затрат тепла на обогрев может достигнуть 70% по сравнению с традиционной системой отопления. При существующем уровне цен расходы на отопление уменьшаются в 5–10 раз.

Обогреватели лучистые Купол

Основные преимущества ИКНГ

  • современные материалы, обеспечивающие долгий срок эксплуатации и легкость конструкции;
  • удобство монтажа;
  • не требует дополнительных площадей;
  • не требует теплотрасс, радиаторов отопления, нет проблем размораживания;
  • ремонтопригодность, минимальное техническое обслужи-вание;
  • уменьшение расхода энергии;
  • работа в автоматическом режиме;
  • быстрый выход на рабочий режим (5–7 минут после включения);
  • малая тепловая инерция, быстрый прогрев помещения;
  • уменьшение перепада температуры между полом и потолком;
  • возможность зонального отопления и отопления по сменам;
  • возможность снижения температуры в помещении без потери ощущения комфорта (поддерживает оптимальную температуру в зоне пребывания людей);
  • отсутствие сквозняков, поскольку нет принудительного перемещения воздуха;
  • бесшумна, безопасна и надежна благодаря многоступенчатой автоматике защиты «Honeywell»;
  • широкий выбор мощностей от 15 до 55 кВт.

Сферы применения ГСЛО

  • Погрузочно-разгрузочные площадки;
  • Демонстрационные залы по продаже автомобилей;
  • С/х сооружения;
  • Спортивно-тренировочные учреждения;
  • Самолетные ангары.

ИКНГ производства завода «Купол» отличаются невысокой стоимостью: разница цен на оборудование одинаковой мощности, по сравнению с изделиями других производителей, может достигать 30%.

Технические характеристики ГСЛО светлого типа

Тепловая мощность, кВт 30
Напряжение питания, В/Гц 220
Частота,Гц 50
Потребляемая электрическая мощность, не более, Вт     30
Потребляемый электрический ток, не более, А 0,2
Температура излучающей поверхности, C° от 800 до 1000
Расход топлива м3/ч, не более 3,1
Тип топлива Природный газ ГОСТ 5542-014
Давление газа перед соплом, кПа (мбар) от 1,1 (11) до 1,3 (13)
Лучистый КПД %, не менее 53
Уровень содержания в дымовых газах*:
CO, ppm (мг/м3) не боле 20 (25)
NOx,мг/кВт*ч( ppm), не боле 200 (97)
CO2, % об от 6,3 до 10.5

Технические характеристики ГСЛО темного типа

Характеристики L – образных обогревателей ИКНГ

Модификация Мощность кВт Напряжение питания, В Расход газа м3/ч Длина Ширина Высота Вес, кг
ИКНГ-22-L-15 15 220 1,52 6600 400 300 48
ИКНГ-22-L-20 20 220 2,02 9600 400 300 65
ИКНГ-22-L-25 25 220 2,53 9600 400 300 65
ИКНГ-40-L-30 30 220 3,03 12600 400 300 81
ИКНГ-40-L-35 35 220 3,54 12600 400 300 81
ИКНГ-40-L-40 40 220 4,05 12600 400 300 81
ИКНГ-50-L-45 45 220 4,55 15600 400 300 101
ИКНГ-50-L-50 50 220 5,06 15600 400 300 101
ИКНГ-50-L-55 55 220 5,56 18600 400 300 118



Характеристики U – образных обогревателей ИКНГ

Модификация Мощность кВт Напряжение питания, В Расход газа м3/ч Длина Ширина Высота Вес, кг
ИКНГ-22-U-15 15 220 1,52 3800 630 300 48
ИКНГ-22-U-20 20 220 2,02 5300 630 300 65
ИКНГ-22-U-25 25 220 2,53 5300 630 300 65
ИКНГ-40-U-30 30 220 3,03 6800 630 300 81
ИКНГ-40-U-35 35 220 3,54 6800 630 300 81
ИКНГ-40-U-40 40 220 4,05 6800 630 300 81
ИКНГ-50-U-45 45 220 4,55 9800 630 300 101
ИКНГ-50-U-50 50 220 5,06 9800 630 300 101
ИКНГ-50-U-55 55 220 5,56 11300 630 300 118

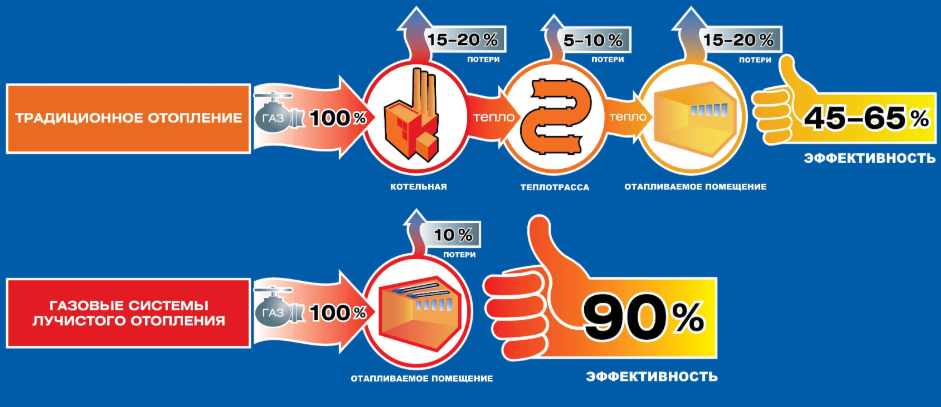

Схема эффективности отопления

Обогреватели лучистые Купол - 1

Продукция соответствует всем требованиям международных и белорусских стандартов и имеет все необходимые сертификаты.

Гарантийный срок на ИКНГ составляет 24 месяца со дня ввода в эксплуатацию.
