Эжектор МАТ-ЭЖ
Эжектор МАТ-ЭЖ применяется для удаления воздуха, содержащего взрывоопасные или агрессивные пыли, пары и газы. МАТ-ЭЖ изготавливается из листовой стали t=1.5 мм, сварным или разъемным – с болтовым соединением диффузора, камеры смешения и конфузора.
Работа эжектора основана на принципе подсоса (эжекции). Поток рабочего воздуха (эжектирующего), выходящего с большой скоростью из сопла в камеру смешения, увлекает за собой эжектируемый воздух (или газовоздушную смесь), создавая в приемной камере зону пониженного давления. После выравнивания скоростей в камере смешения, воздух поступает в диффузор, где вследствие уменьшения скорости динамическое давление преобразуется в статическое.

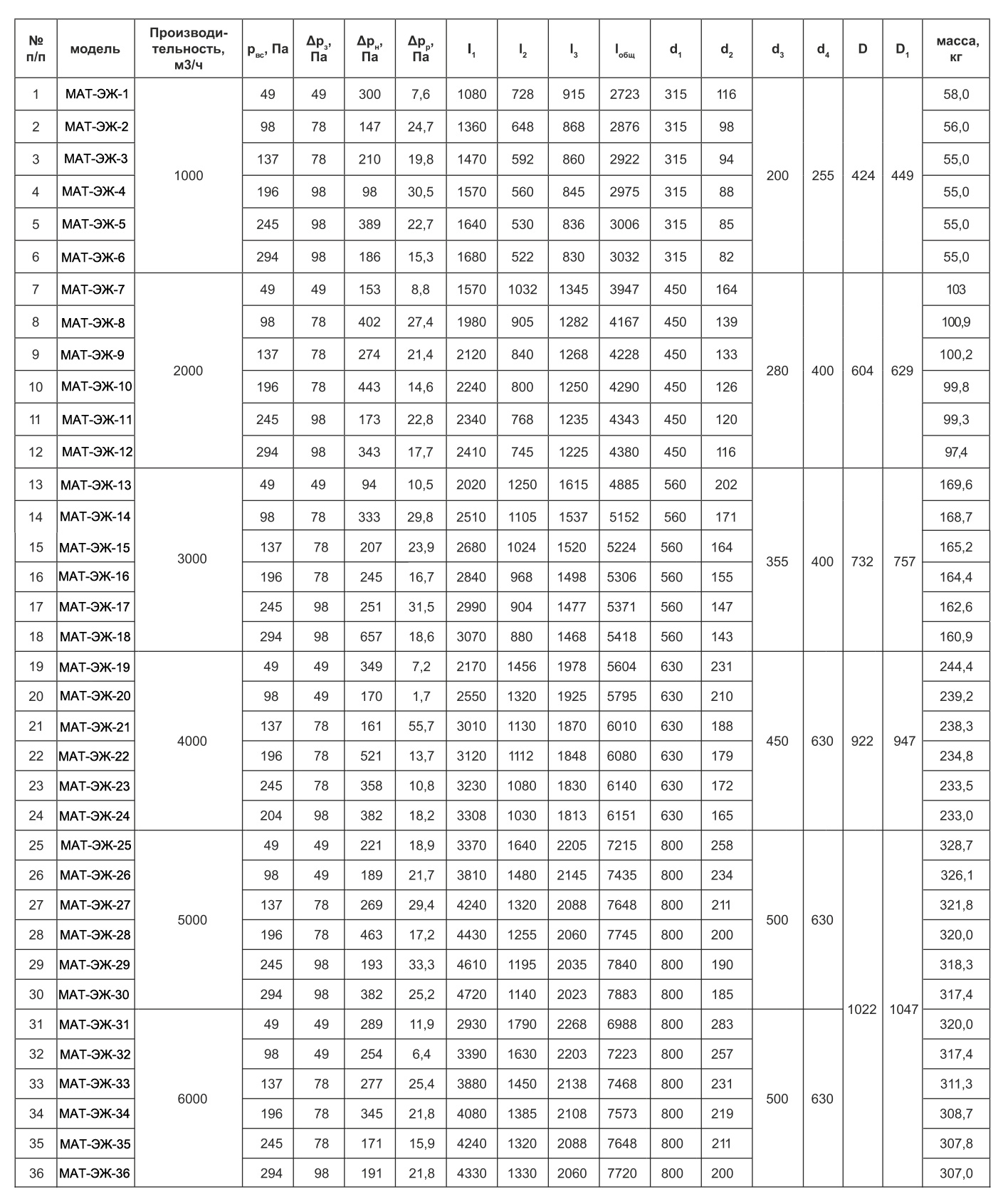

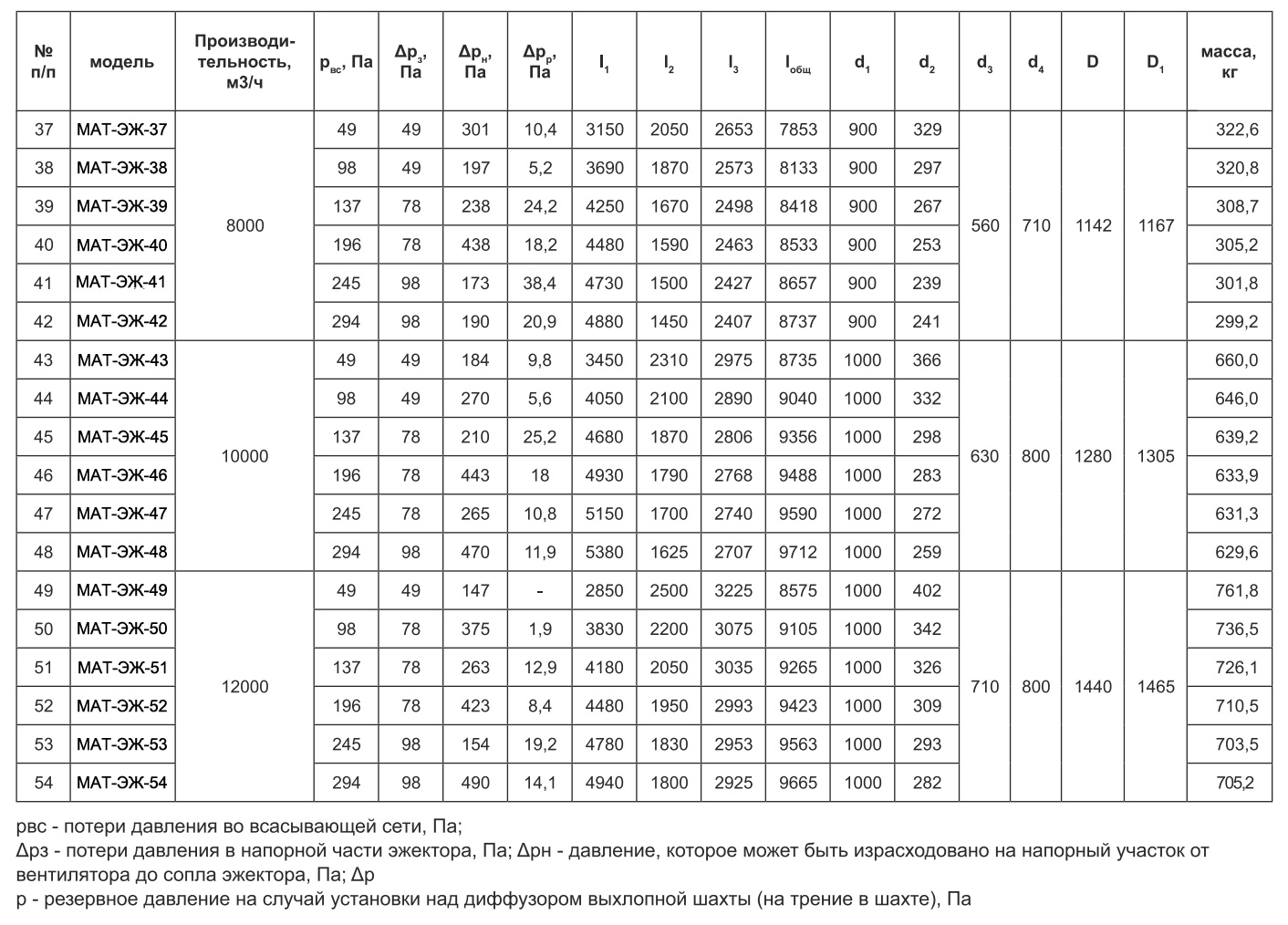

Габаритные размеры эжекторов МАТ-ЭЖ
| Обозначение | Тип эжектора | Производительность, м3 /час | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|---|
| Д | Д1 | К | А | ||||
| МАТ-ЭЖ.01.00.00 | МАТ-ЭЖ-1 | 1000 | 316 | 396 | 2750 | 440 | 66 |
| -01 | МАТ-ЭЖ-2 | 2904 | 64 | ||||
| -02 | МАТ-ЭЖ-3 | 2944 | 63 | ||||
| -03 | МАТ-ЭЖ-4 | 3000 | 62,9 | ||||
| -04 | МАТ-ЭЖ-5 | 3030 | 62,9 | ||||
| -05 | МАТ-ЭЖ-6 | 3054 | 62,9 | ||||
| МАТ-ЭЖ.02.00.00 | МАТ-ЭЖ-7 | 2000 | 446 | 576 | 3970 | 696 | 118,0 |
| -01 | МАТ-ЭЖ-8 | 4190 | 116,0 | ||||
| -02 | МАТ-ЭЖ-9 | 4255 | 115,2 | ||||
| -03 | МАТ-ЭЖ-10 | 4315 | 114,7 | ||||
| -04 | МАТ-ЭЖ-11 | 4370 | 114,2 | ||||
| -05 | МАТ-ЭЖ-12 | 4405 | 112,0 | ||||
| МАТ-ЭЖ.03.00.00 | МАТ-ЭЖ-13 | 3000 | 556 | 704 | 4930 | 805 | 195,0 |
| -01 | МАТ-ЭЖ-14 | 5194 | 194,0 | ||||
| -02 | МАТ-ЭЖ-15 | 5268 | 190,0 | ||||
| -03 | МАТ-ЭЖ-16 | 5354 | 189,0 | ||||
| -04 | МАТ-ЭЖ-17 | 5414 | 187,0 | ||||
| -05 | МАТ-ЭЖ-18 | 5464 | 185,0 | ||||
| МАТ-ЭЖ.04.00.00 | МАТ-ЭЖ-19 | 4000 | 626 | 894 | 5664 | 1016 | 281,0 |
| -01 | МАТ-ЭЖ-20 | 5854 | 275,0 | ||||
| -02 | МАТ-ЭЖ-21 | 6070 | 274,0 | ||||
| -03 | МАТ-ЭЖ-22 | 6145 | 270,0 | ||||
| -04 | МАТ-ЭЖ-23 | 6200 | 268,5 | ||||
| -05 | МАТ-ЭЖ-24 | 6214 | 268,0 | ||||
| МАТ-ЭЖ.05.00.00 | МАТ-ЭЖ-25 | 5000 | 796 | 994 | 7275 | 1126 | 378,0 |
| -01 | МАТ-ЭЖ-26 | 7495 | 375,0 | ||||
| -02 | МАТ-ЭЖ-27 | 7710 | 370,0 | ||||
| -03 | МАТ-ЭЖ-28 | 7805 | 368,0 | ||||
| -04 | МАТ-ЭЖ-29 | 7900 | 366,0 | ||||
| -05 | МАТ-ЭЖ-30 | 7945 | 365,0 | ||||
| МАТ-ЭЖ.06.00.00 | МАТ-ЭЖ-31 | 6000 | 796 | 994 | 7050 | 1126 | 368,0 |
| -01 | МАТ-ЭЖ-32 | 7285 | 365,0 | ||||
| -02 | МАТ-ЭЖ-33 | 7530 | 358,0 | ||||
| -03 | МАТ-ЭЖ-34 | 7635 | 355,0 | ||||
| -04 | МАТ-ЭЖ-35 | 7710 | 354,0 | ||||
| -05 | МАТ-ЭЖ-36 | 7780 | 353,0 | ||||
| МАТ-ЭЖ.08.00.00 | МАТ-ЭЖ-37 | 8000 | 896 | 1114 | 7918 | 1336 | 371,0 |
| -01 | МАТ-ЭЖ-38 | 8195 | 369,0 | ||||
| -02 | МАТ-ЭЖ-39 | 8480 | 355,0 | ||||
| -03 | МАТ-ЭЖ-40 | 8595 | 351,0 | ||||
| -04 | МАТ-ЭЖ-41 | 8715 | 347,0 | ||||
| -05 | МАТ-ЭЖ-42 | 8795 | 344,0 | ||||
| МАТ-ЭЖ.10.00.00 | МАТ-ЭЖ-43 | 10000 | 896 | 1252 | 8780 | 1480 | 758,0 |
| -01 | МАТ-ЭЖ-44 | 9085 | 743,0 | ||||
| -02 | МАТ-ЭЖ-45 | 9400 | 735,0 | ||||
| -03 | МАТ-ЭЖ-46 | 9535 | 729,0 | ||||
| -04 | МАТ-ЭЖ-47 | 9635 | 726,0 | ||||
| -05 | МАТ-ЭЖ-48 | 9755 | 724,0 | ||||
| МАТ-ЭЖ.12.00.00 | МАТ-ЭЖ-49 | 12000 | 994 | 1412 | 8635 | 1575 | 876,0 |
| -01 | МАТ-ЭЖ-50 | 9165 | 847,0 | ||||
| -02 | МАТ-ЭЖ-51 | 9325 | 835,0 | ||||
| -03 | МАТ-ЭЖ-52 | 9485 | 817,0 | ||||
| -04 | МАТ-ЭЖ-53 | 9625 | 809,0 | ||||
| -05 | МАТ-ЭЖ-54 | 9725 | 811,0 | ||||
Пример обозначения эжектора низкого давления
МАТ-ЭЖ-1-05 где:
- МАТ-ЭЖ- модель эжектора;
- 1 - производительность в м3/ч (1000-12000);
- 05 - номер эжектора.
Вентиляторы к типовым эжекторам низкого давления МАТ-ЭЖ
| № эжектора | Производительность,м3/ч | Требуемое давление, создаваемое вентилятором, Па | Обозначение вентилятора | Мощность, кВт | Частота вращения, об/мин |
|---|---|---|---|---|---|
| 1 | 1000 | 750 | - | - | - |
| 2 | 750 | - | - | - | |
| 3 | 1200 | ВЦ 14-46-2 | 2,2 | 3000 | |
| 4 | 1350 | - | - | - | |
| 5 | 1820 | - | - | - | |
| 6 | 1820 | - | - | - | |
| 7 | 2000 | 568 | - | - | - |
| 8 | 1196 | ВР 80-75-3,15 | 1,5 | 3000 | |
| 9 | 1196 | ВР 80-75-3,15 | 1,5 | 3000 | |
| 10 | 1568 | ВЦ 14-46-2,5 | 3,0 | 3000 | |
| 11 | 1568 | ВЦ 14-46-2,5 | 3,0 | 3000 | |
| 12 | 1960 | ВЦ 14-46-2,5 | 4,0 | 3000 | |
| 13 | 3000 | 510 | - | - | - |
| 14 | 1127 | - | - | - | |
| 15 | 1127 | - | - | - | |
| 16 | 1372 | - | - | - | |
| 17 | 1646 | - | - | - | |
| 18 | 2254 | ВЦ 14-46-2,5 | 5,5 | 3000 | |
| 19 | 4000 | 764 | - | - | - |
| 20 | 764 | - | - | - | |
| 21 | 1078 | ВЦ 14-46-4 | 4,0 | 1500 | |
| 22 | 1646 | - | - | - | |
| 23 | 1646 | - | - | - | |
| 24 | 1960 | ВР 80-75-4 | 5,5 | 3000 | |
| 25 | 5000 | 637 | ВЦ 14-46-4 | 2,2 | 1000 |
| 26 | 784 | ВР 80-75-5 | 2,2 | 1500 | |
| 27 | 1186 | ВЦ 14-46-4 | 4,0 | 1500 | |
| 28 | 1588 | - | - | - | |
| 29 | 1588 | - | - | - | |
| 30 | 1960 | ВР 80-75-4 | 5,5 | 3000 | |
| 31 | 6000 | 706 | ВР 80-75-5 | 2,2 | 1500 |
| 32 | 853 | ВЦ 14-46-5 | 4,0 | 1000 | |
| 33 | 1196 | ВЦ 14-46-4 | 5,5 | 1500 | |
| 34 | 1470 | ВЦ 14-46-4 | 5,5 | 1500 | |
| 35 | 1470 | ВЦ 14-46-4 | 5,5 | 1500 | |
| 36 | 1784 | ВР 80-75-4 | 5,5 | 3000 | |
| 37 | 8000 | 637 | - | - | - |
| 38 | 637 | - | - | - | |
| 39 | 1196 | ВР 80-75-6,3 | 5,5 | 1500 | |
| 40 | 1568 | ВЦ 14-46-4 | 7,5 | 1500 | |
| 41 | 1568 | ВЦ 14-46-4 | 7,5 | 1500 | |
| 42 | 1784 | ВЦ 14-46-5 | 11,0 | 1500 | |
| 43 | 10000 | 608 | - | - | - |
| 44 | 431 | - | - | - | |
| 45 | 980 | ВЦ 14-46-6,3 | 7,5 | 750 | |
| 46 | 1568 | ВЦ 14-46-6,3 | 11,0 | 1000 | |
| 47 | 1568 | ВЦ 14-46-6,3 | 11,0 | 1000 | |
| 48 | 2058 | ВЦ 14-46-5 | 15,0 | 1500 | |
| 49 | 12000 | 568 | ВР 80-75-8 | 5,5 | 1000 |
| 50 | 1176 | ВР 80-75-6,3 | 7,5 | 1500 | |
| 51 | 1176 | ВР 80-75-6,3 | 7,5 | 1500 | |
| 52 | 1548 | ВЦ 14-46-6,3 | 15,0 | 1000 | |
| 53 | 1548 | ВЦ 14-46-6,3 | 15,0 | 1000 | |
| 54 | 2078 | ВЦ 14-46-5 | 15,0 | 1500 |
Установка эжектора низкого давления МАТ-ЭЖ
Установка эжекторов низкого давления Серии 5.904-29 предусматривает металлоконструкцию, предназначенную для установки эжекторов низкого давления.
Разработаны три варианта установок эжекторов:
- На покрытии промышленных зданий (вертикальное и горизонтальное расположение) – вертикальная установка — ВК, горизонтальная установка – ГК;
- На кронштейне, прикрепленном к стене здания — СК;
- На полу – ПС.
Вертикальное расположение эжектора на покрытии промышленных зданий является основным рекомендуемым вариантом монтажа аппарата. Опорой для установки эжектора служит железобетонный стакан, к которому он крепится болтами через переходную опору.
Горизонтальная установка эжектора на покрытие промышленных зданий предусматривается, как правило, при удалении паровоздушных смесей, имеющих плотность не выше 0,8 по отношению к плотности воздуха, при этом ось эжектора должна иметь подъем в сторону выхода не менее 5%.
Установка эжектора на кронштейне представляет собой сварной кронштейн, приваренный к закладным элементам строительной конструкции. К верхней плоскости кронштейна приварен опорный фланец, к которому эжектор крепится болтами.
Установка эжектора на полу представляет собой четырехопорную сварную раму, прикрепленную к фундаменту пола. К верхней плоскости рамы приварен опорный фланец, к которому эжектор крепится болтами. Высотные отметки фундамента должны быть выполнены таким образом, чтобы верхний торец эжектора находился над кровлей не ниже 1,5м.

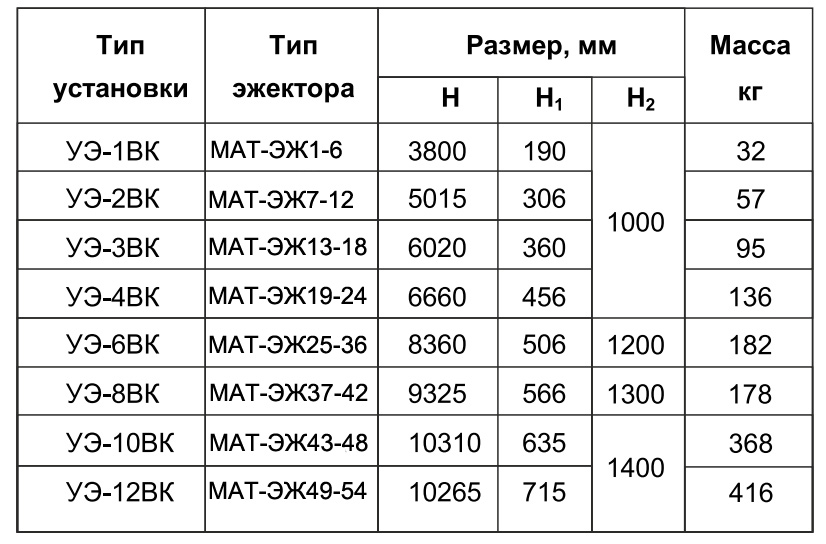

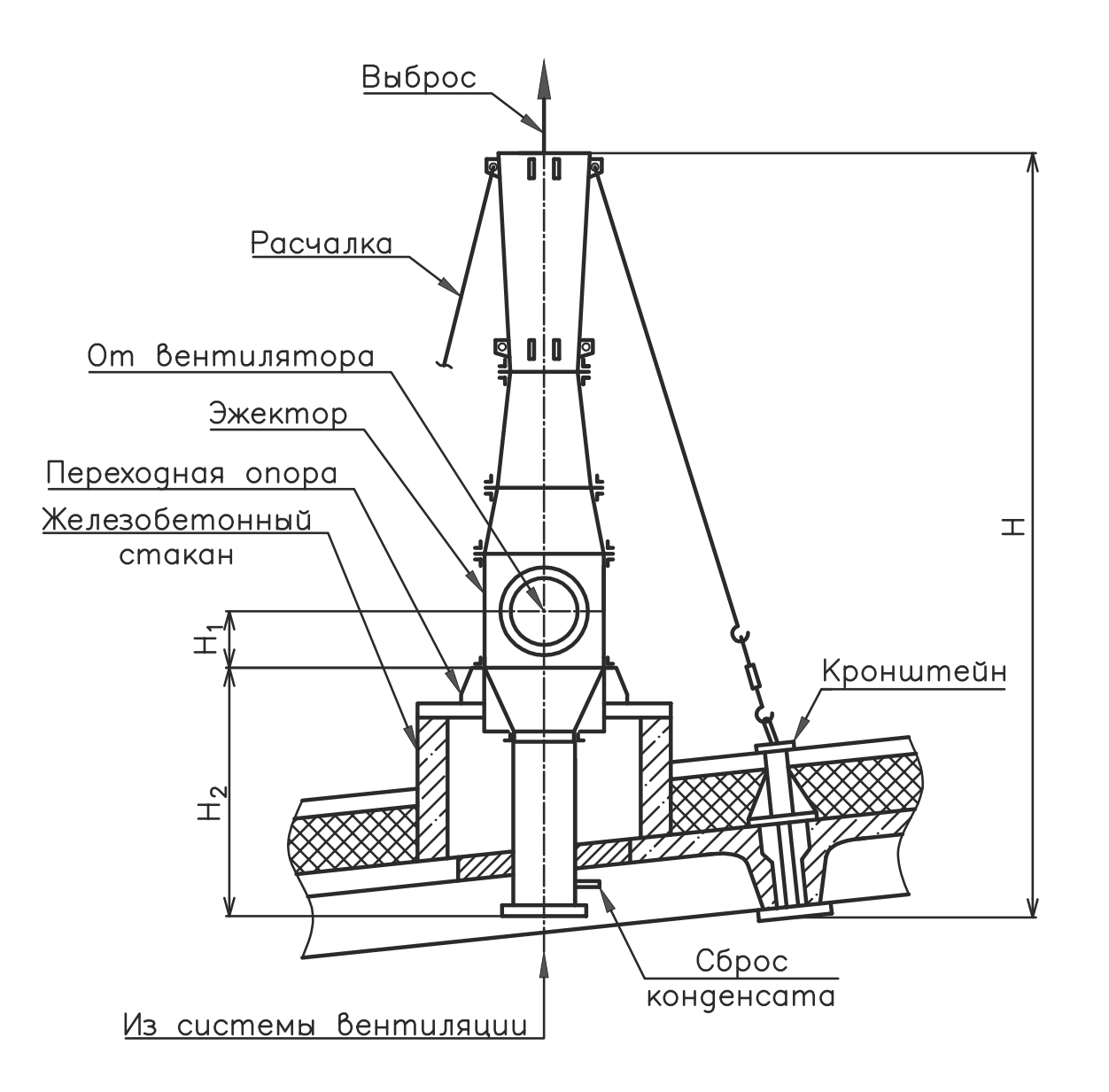

Вертикальная установка эжектора МАТ-ЭЖ на покрытии промышленных зданий ВК

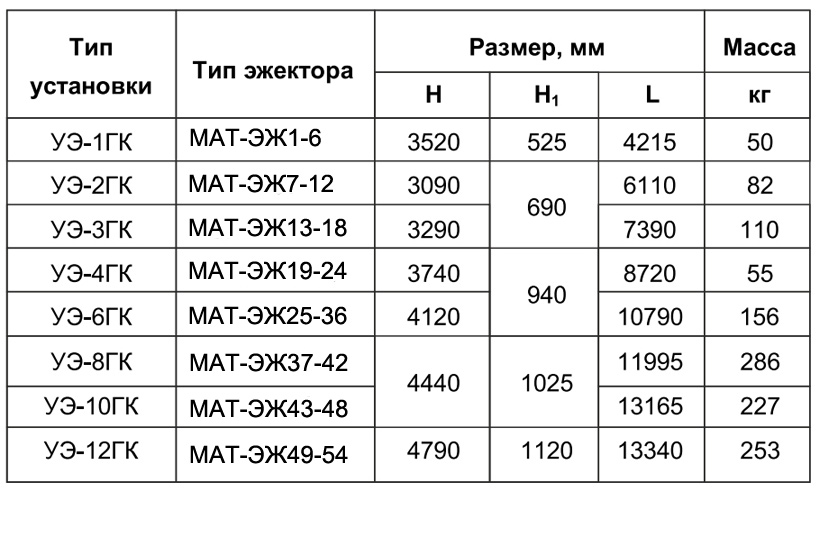

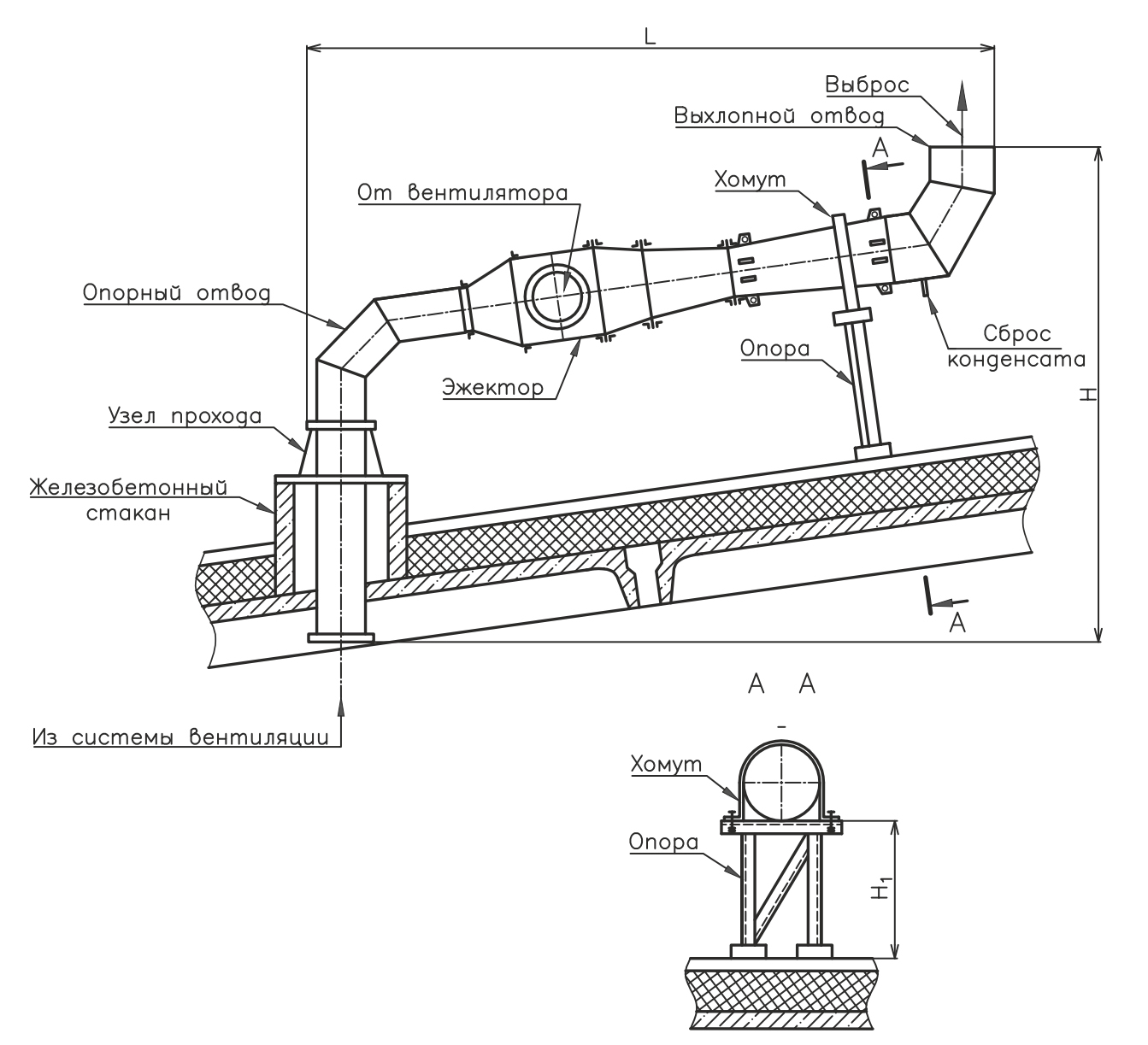

Горизонтальная установка эжектора МАТ-ЭЖ на покрытии промышленных зданий ВК

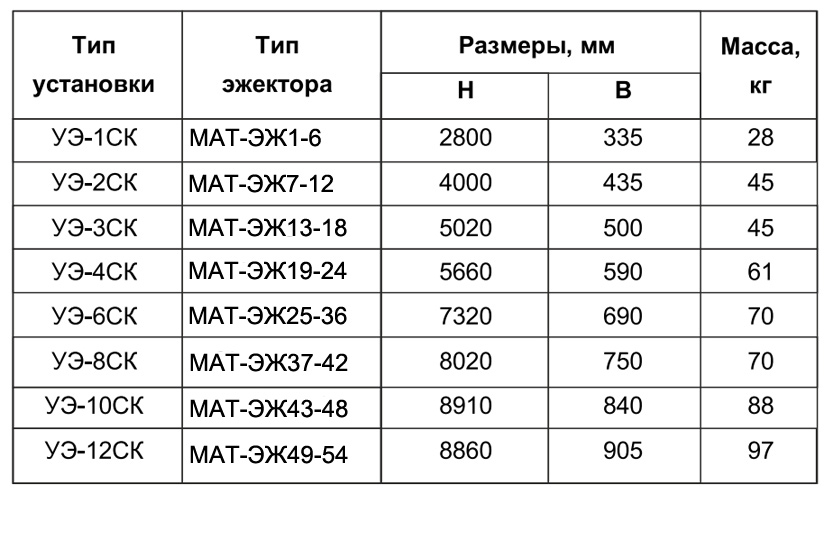

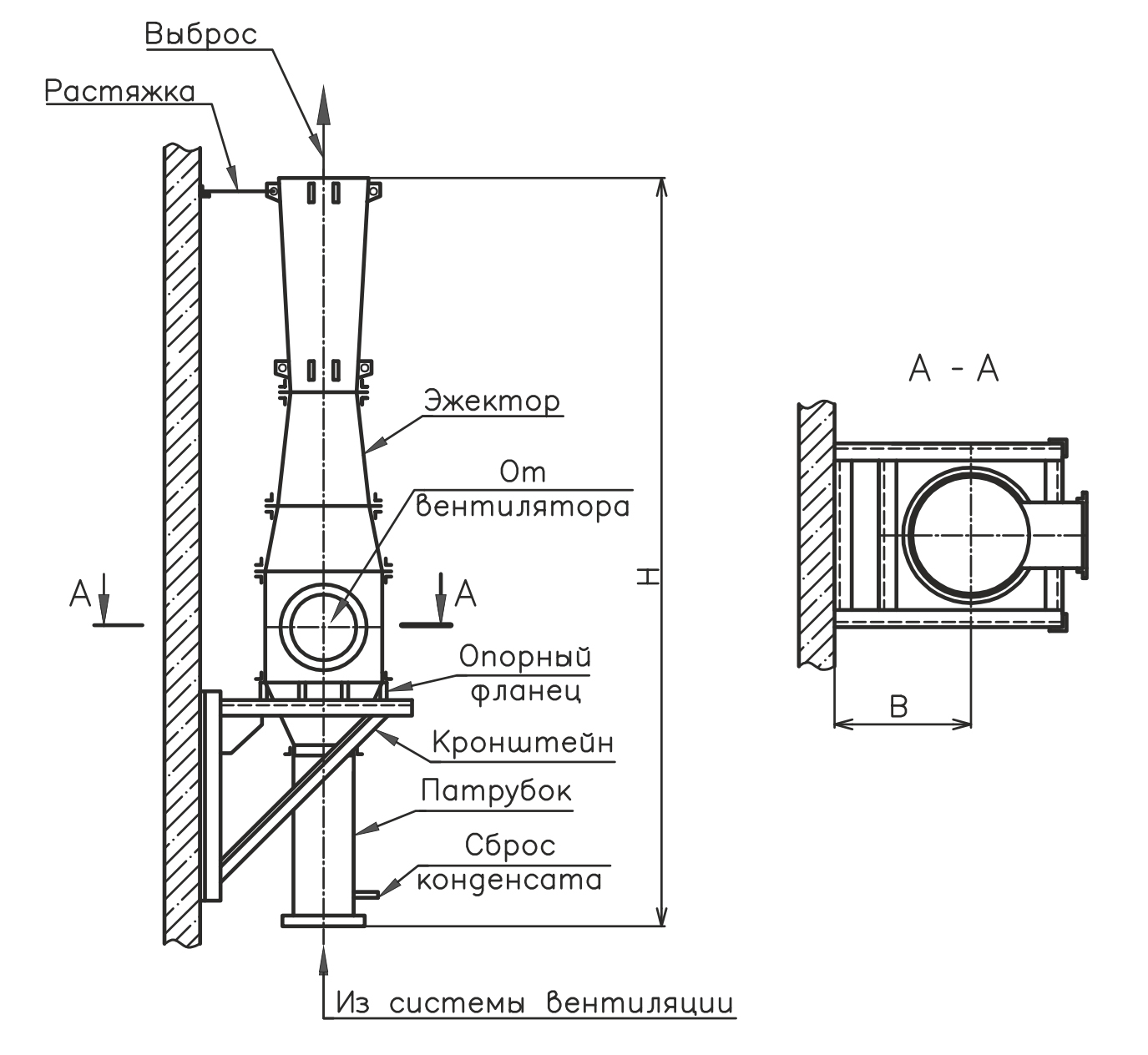

Установка эжектора МАТ-ЭЖ на кронштейне СК

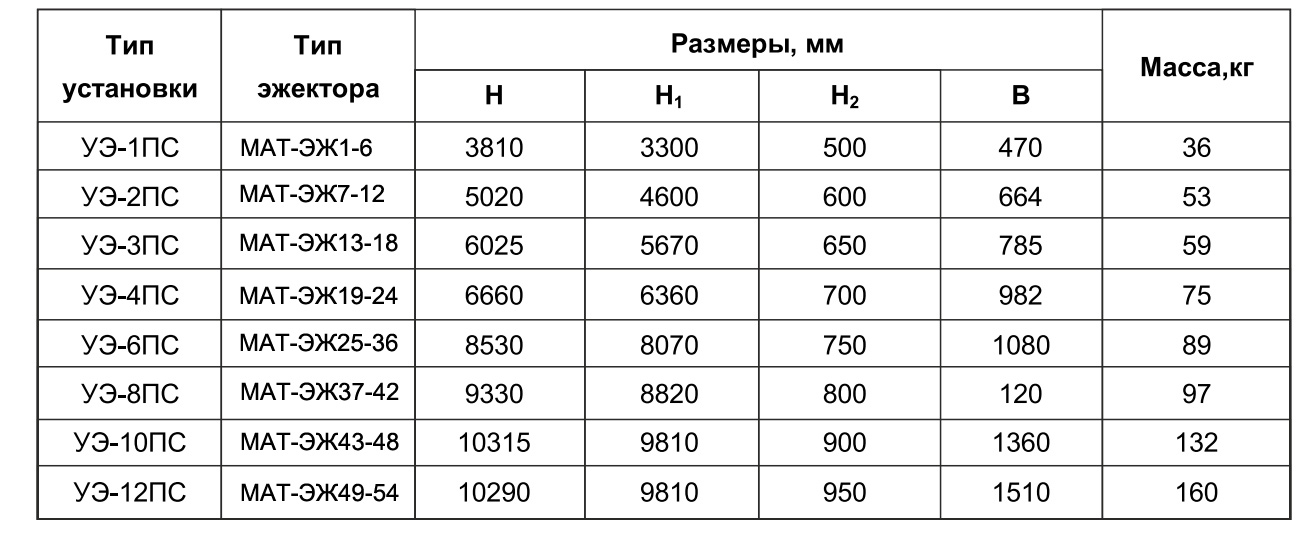

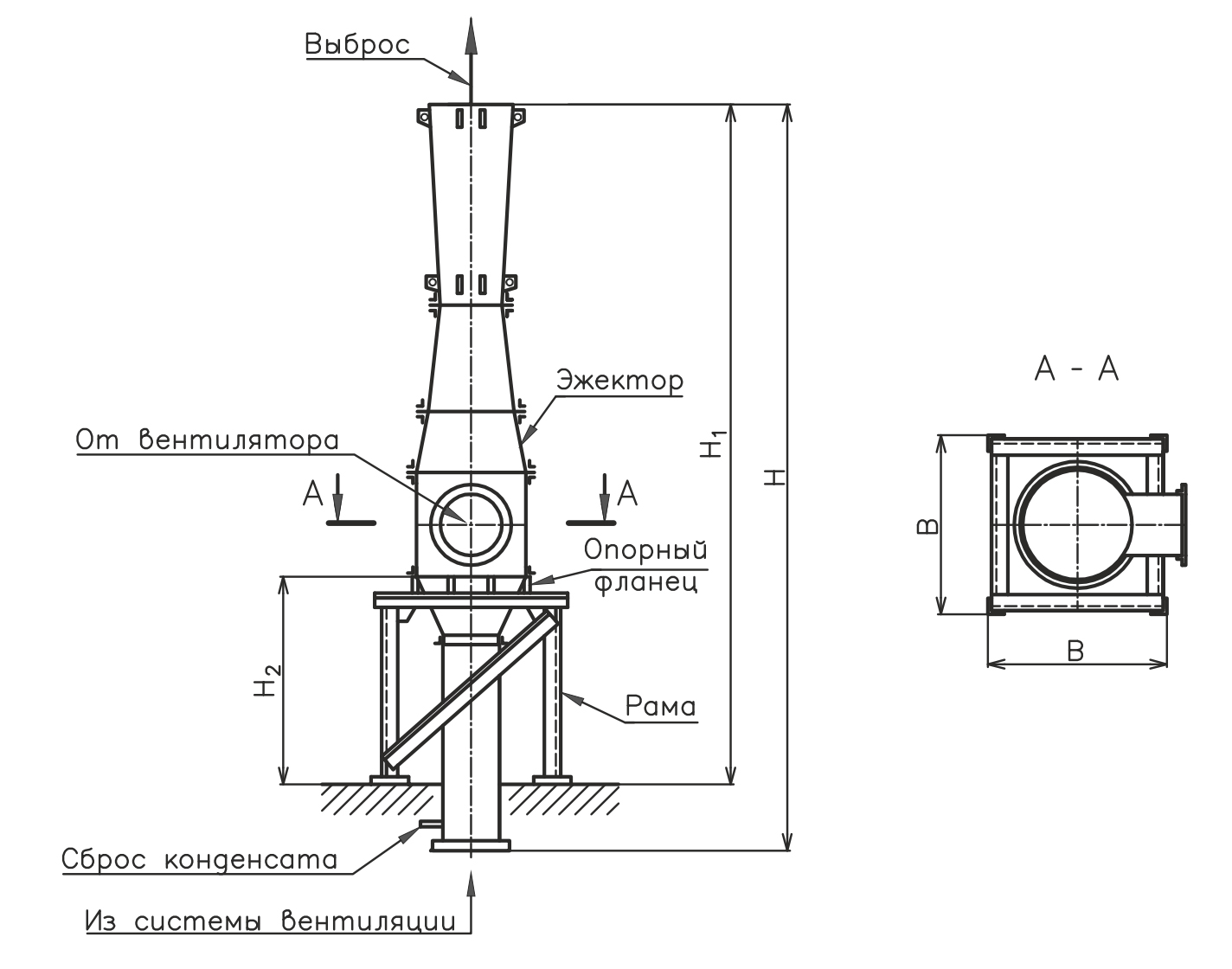

Установка эжектора МАТ-ЭЖ на полу ПС
