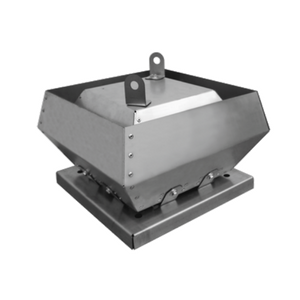

Вентилятор крышный МАТ-20

Крышные вентиляторы МАТ-20 собственного белорусского производства нашего предприятия по программе импортозамещения добступны для заказа в Минске.

Малогабаритные вентиляторы МАТ-20 монтируются на кровле зданий и сооружений и выбрасывают поток воздуха вверх.

МАТ-20 устанавливают в вентиляционных вытяжных системах стационарного типа. Такие системы вентиляции применяют в жилых комплексах, административных, складских, производственных, общественных зданиях.

Вентиляторы МАТ-20 отличаются высоким коэффициентом полезного действия, экономным расходом энергоресурсов, долговечной и надежной работой.

Общие сведения о вентиляторе МАТ-20

  • Одно- или трехфазный асинхронный двигатель с назад загнутыми лопатками;
  • Материал корпуса - оцинкованная сталь;
  • Рабочее напряжение: однофазные 1~230В; трехфазные 1~400В;
  • Класс изоляции корпуса - IP54.
Техническая документация на крышные вентиляторы МАТ-20

Важно! Для установки крышных вентиляторов МАТ-20 на крышу используются монтажные стаканы СТМ МАТ-20 в соответствии с типоразмером вентилятора.
Например, вентилятор МАТ-20 400 монтируется на стакан СТМ МАТ-20 400.

Технические характеристики МАТ-20

Марка
вентилятора		 Тип стакана Напряжение(В)
частота(Гц)		 Фазность Потребляемая
мощность
(Вт)		 Ток, А Мах расход
воздуха
(м3/ч)		 Частота
вращения
(об/мин)
МАТ-20 225-2Е СТМ-МАТ 20 300 220 / 50 1 150 0.7 1010 2600
МАТ-20 310-4D СТМ-МАТ 20 400 380 / 50 3 150 0.4 1700 1400
МАТ-20 310-4E 220 / 50 1 140 0.7 1650 1370
МАТ-20 355-4D СТМ-МАТ 20 560 380 / 50 3 220 0.5 2200 1380
МАТ-20 355-4E 220 / 50 1 220 1 2200 1360
МАТ-20 400-4D 380 / 50 3 540 1 4000 1350
МАТ-20 400-4E 220 / 50 1 560 2.5 4000 1350
МАТ-20 450-4D СТМ-МАТ 20 630 380 / 50 3 810 1.36 5600 1260
МАТ-20 450-4E 220 / 50 1 830 4.1 5400 1340
МАТ-20 500-4D 380 / 50 3 1560 2.9 7800 1330
МАТ-20 560-4D СТМ-МАТ 20 900 380 / 50 3 2200 3.7 10400 1250
МАТ-20 630-4D 380 / 50 3 3900 6.1 14400 1330
МАТ-20 630-6D 380 / 50 3 1005 1.95 9400 880



Марка вентилятора Мах температура перемещаемого воздуха, С Класс защиты двигателя Ёмкость конден- сатора, мкФ Тип термозащиты Масса, кг Электрическая схема подключения
МАТ-20 225-2Е 60 IP 54 4 Встраиваемое биметаллическое термореле 9 А
МАТ-20 310-4D 60 IP 54 - 17 В
МАТ-20 310-4E 60 IP 54 4 17 А
МАТ-20 355-4D 60 IP 54 - 30 В
МАТ-20 355-4E 60 IP 54 6 30 А
МАТ-20 400-4D 60 IP 54 - 35 В
МАТ-20 400-4E 60 IP 54 10 35 А
МАТ-20 450-4D 60 IP 54 - 44 В
МАТ-20 450-4E 60 IP 54 14 44 А
МАТ-20 500-4D 60 IP 54 - 65 В
МАТ-20 560-4D 60 IP 54 - 95 В
МАТ-20 630-4D 60 IP 54 - 110 В
МАТ-20 630-6D 60 IP 54 - 110 В

Аэродинамические характеристики МАТ-20

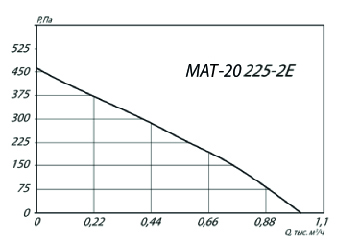

МАТ-20 225-2Е

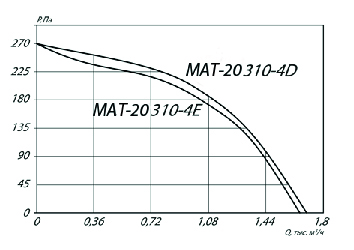

МАТ-20 310-4D

МАТ-20 310-4Е

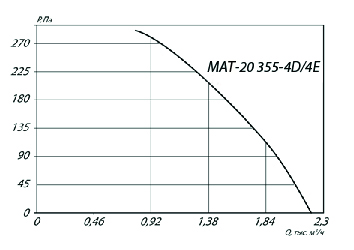

МАТ-20 355-4D

МАТ-20 355-4Е

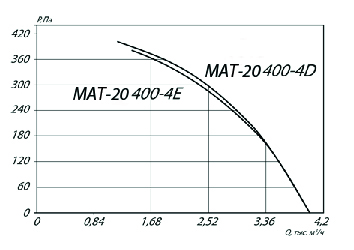

МАТ-20 400-4D



МАТ-20 400-4Е

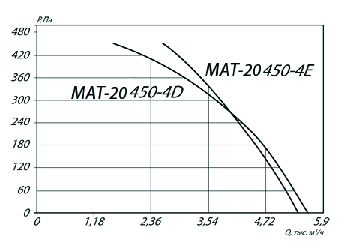

МАТ-20 450-4D

МАТ-20 450-4Е

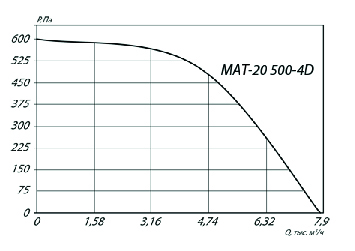

МАТ-20 500-4D

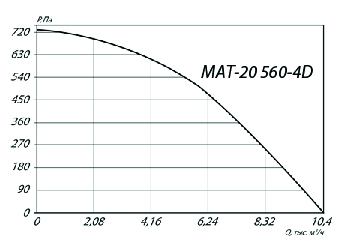

МАТ-20 560-4D

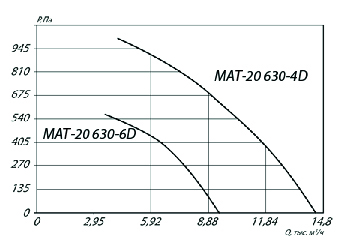

МАТ-20 630-4D

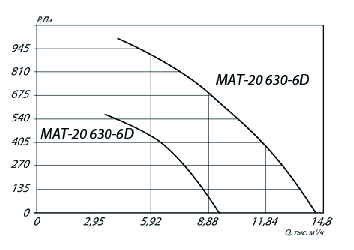

МАТ-20 630-6D

Габаритно-присоединительные размеры МАТ-20

Марка вентилятора A, мм B, мм C, мм H, мм
Вентилятор МАТ-20 225-2Е 370 295 335 170
Вентилятор МАТ-20 310-4D 560 470 435 330
Вентилятор МАТ-20 310-4E 560 470 435 330
Вентилятор МАТ-20 355-4D 720 618 595 390
Вентилятор МАТ-20 355-4E 720 618 595 390
Вентилятор МАТ-20 400-4D 720 618 595 390
Вентилятор МАТ-20 400-4E 720 618 595 390
Вентилятор МАТ-20 450-4D 900 730 665 465
Вентилятор МАТ-20 450-4E 900 730 665 465
Вентилятор МАТ-20 500-4D 900 730 665 465
Вентилятор МАТ-20 560-4D 1150 960 939 560
Вентилятор МАТ-20 630-4D 1150 960 939 560
Вентилятор МАТ-20 630-6D 1150 960 939 560

Акустические характеристики МАТ-20

Марка вентилятора LpA Октановые полосы частот, Гц
Гц Общ. 125 250 500 1k 2k 4k 8k
Вентилятор МАТ-20 225-2E LpA, вход дБ(А) 74 49 65 71 67 65 62 56
LpA, выход дБ(А) дБ(А) 76 50 65 71 71 70 63 52
Вентилятор МАТ-20 310-4D LpA, вход дБ(А) 65 47 51 58 57 61 57 45
LpA, выход дБ(А) дБ(А) 69 45 57 60 64 63 60 47
Вентилятор МАТ-20 310-4E LpA, вход дБ(А) 64 46 50 57 56 60 56 44
LpA, выход дБ(А) дБ(А) 68 44 56 59 63 62 59 46
Вентилятор МАТ-20 355-4D LpA, вход дБ(А) 76 52 64 65 64 73 71 57
LpA, выход дБ(А) дБ(А) 78 55 61 66 69 75 73 61
Вентилятор МАТ-20 355-4E LpA, вход дБ(А) 74 55 63 64 63 70 69 57
LpA, выход дБ(А) дБ(А) 77 59 63 68 70 73 71 60
Вентилятор МАТ-20 400-4D LpA, вход дБ(А) 75 56 65 67 64 64 71 60
LpA, выход дБ(А) дБ(А) 75 56 64 68 69 68 70 61
Вентилятор МАТ-20 400-4E LpA, вход дБ(А) 75 58 66 68 65 66 70 60
LpA, выход дБ(А) дБ(А) 76 62 66 69 70 69 70 61
Вентилятор МАТ-20 450-4D LpA, вход дБ(А) 74 61 66 70 65 65 60 53
LpA, выход дБ(А) дБ(А) 76 65 69 70 71 69 63 58
Вентилятор МАТ-20 450-4E LpA, вход дБ(А) 74 61 66 70 65 65 60 53
LpA, выход дБ(А) дБ(А) 76 65 69 70 71 69 63 58
Вентилятор МАТ-20 500-4D LpA, вход дБ(А) 80 62 73 76 72 72 71 65
LpA, выход дБ(А) дБ(А) 82 70 74 75 76 76 70 62
Вентилятор МАТ-20 560-4D LpA, вход дБ(А) 83 70 76 76 77 75 71 64
LpA, выход дБ(А) дБ(А) 87 72 78 80 81 81 78 69
Вентилятор МАТ-20 630-4D LpA, вход дБ(А) 85 72 78 78 79 77 72 66
LpA, выход дБ(А) дБ(А) 89 74 80 82 83 83 80 71
Вентилятор МАТ-20 630-6D LpA, вход дБ(А) 75 61 69 71 68 66 61 55
LpA, выход дБ(А) дБ(А) 82 65 72 75 76 77 73 62
