Блок исполнительный БИ к датчику ДКПУ

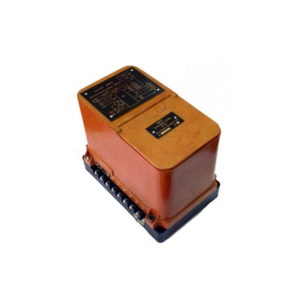

Блок исполнительный БИ к датчику ДКПУ представляет собой пластмассовый корпус с пластмассовым основанием, на котором имеются зажимы для внешних подсоединений.

В корпусе расположена выемная часть, на которой смонтированы все узлы электрической схемы. Электрические соединения выемной части с зажимами внешних соединений осуществляются двумя проводными жгутами.

Искробезопасные цепи выполнены проводом синего или голубого цвета.

На верхней лицевой части корпуса расположена табличка со структурной схемой БИ. Предохранители закрываются подпружиненной крышкой.

Принцип работы БИ

При воздействии на преобразователь ПП внешнего магнитного поля, создаваемого магнитом МПП, при подходе подвижного объекта в зону контроля, магнитная проницаемость сердечника трансформатора преобразователя ПП резко уменьшается. Это приводит к исчезновению напряжения на его вторичной обмотке, а значит и на входе блока БИ, и в итоге к выключению промежуточного и выходных реле К2 и КЗ.

Горнотехнические условия применения

Датчики могут эксплуатироваться в условиях, где требуются исполнения:

Климатическое по ГОСТ 15150-69 - УХЛ5

По уровню и виду взрывозащиты по ГОСТ Р МЭК 60079-11-2010 - изделие общего назначения с искробезопасными цепями [Ex ia Ma ] I Х

По степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) - IР20.

Технические характеристики БИ
