Блок автоматического управления А 3Е

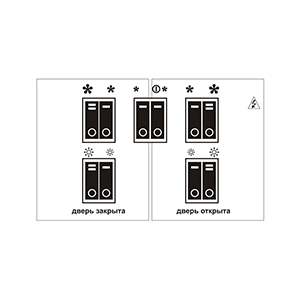

Блок автоматического управления А 3Е предназначен для управления тепловой завесой в двух независимых режимах. Один режим включается при закрытой двери, другой режим включается автоматически при открытой двери. Ступени скорости и нагрева выбираются клавишными выключателями для каждого режима отдельно. Положение клавишных выключателей правой половины определяет режим работы завесы при открытой двери, а левой — при закрытой.

В режиме закрытой двери можно использовать терморегулятор, который будет полностью выключать завесу при достижении в помещении, где расположен терморегулятор, установленной температуры воздуха. При этом при открытии двери завеса перейдёт в предустановленное рабочее положение мгновенно, независимо от установки терморегулятора.

Внимание! Терморегулятор не должен располагаться в зоне воздушного потока завесы. Терморегулятор должен располагаться в том же помещении, где установлена завеса.

Блок управления А 3Е для электрических тепловых завес серий М, Т100Е, Т200Е, Т300Е, Х400Е, Х500Е:

• 3 скорости нагрева;
• 3 режима нагрева.

Схема подключения блока автоматического управления А 3Е

Установка и монтаж блока автоматического управления А 3Е

• Открыть прозрачную крышку;
• Отвернуть 4 самореза и снять металлическую крышку с клавишными выключателями;
• Повернуть против часовой стрелки примерно на 90 градусов 2 пластиковых фиксатора;
• Снять пластиковую крышку;
• Закрепить основание блока в удобном месте;
• Выломать пластиковые заглушки и подключить клеммные колодки блока к завесам по схеме кабелем сечением 0,5÷0,75 мм²;
• Установить пластиковую крышку;
• Повернуть по часовой стрелки примерно на 90 градусов 2 пластиковых фиксатора;
• Установить металлическую крышку с клавишными выключателями и завернуть 4 самореза;
• Закрыть прозрачную крышку.
