Блок автоматического управления А 3W

Блок автоматического управления А 3W предназначен для управления завесой в двух независимых режимах. Один режим включается при закрытой двери, другой режим включается автоматически при открытой двери.

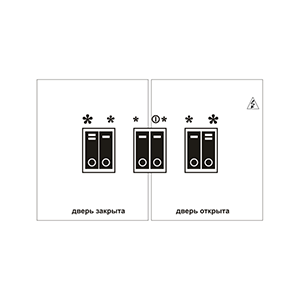

Ступени скорости выбираются клавишными выключателями для каждого режима отдельно. Положение клавишных выключателей правой половины определяет режим работы завесы при открытой двери, а левой — при закрытой.

Блок управления А 3W для водяных тепловых завес серии X500W и завес без нагрева Х400А15, Х500А, Х600А, Х800А, Х900А и водяных тепловентиляторов АЭРО:

• до 3 скоростей нагрева;
• 0(3) режима нагрева.

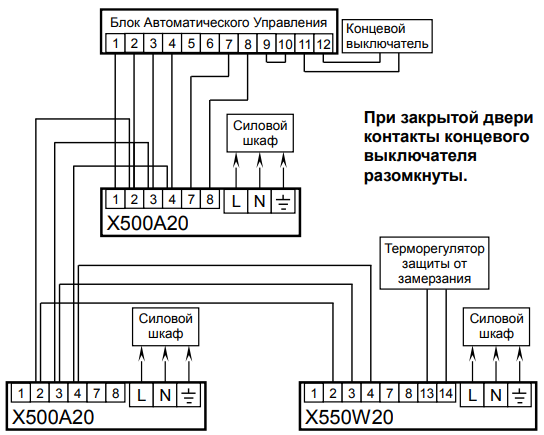

Схема подключения блока автоматического управления А 3W

Установка и подключение блока автоматического управления А 3W

• Открыть прозрачную крышку;
• Отвернуть 4 самореза и снять металлическую крышку с клавишными выключателями;
• Повернуть против часовой стрелки примерно на 90 градусов 2 пластиковых фиксатора;
• Снять пластиковую крышку;
• Закрепить основание блока в удобном месте;
• Выломать пластиковые заглушки и подключить клеммные колодки блока к завесам по схеме кабелем сечением 0,5÷0,75 мм².
  ВНИМАНИЕ! Сечение кабеля питания завесы от силового шкафа указано в руководстве по эксплуатации завесы;
• Установить пластиковую крышку;
• Повернуть по часовой стрелки примерно на 90 градусов 2 пластиковых фиксатора;
• Установить металлическую крышку с клавишными выключателями и завернуть 4 самореза;
• Закрыть прозрачную крышку.
