Блок автоматического управления А 3WТ

Блок автоматического управления А 3WT предназначен для управления завесой в двух независимых режимах. Один режим включается при закрытой двери, другой режим включается автоматически при открытой двери.

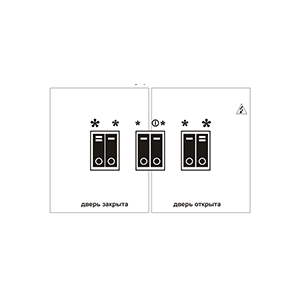

Ступени скорости выбираются клавишными выключателями для каждого режима отдельно.

Положение клавишных выключателей правой половины определяет режим работы завесы при открытой двери, а левой — при закрытой.

Блок управления А 3WT для водяных завес серий T100W, T200W, X300W, X400W и завес без нагрева Т200А, Т300А, Х400А10 и Х400А20:

• 3 скорости нагрева;
• 0(3) режима нагрева.

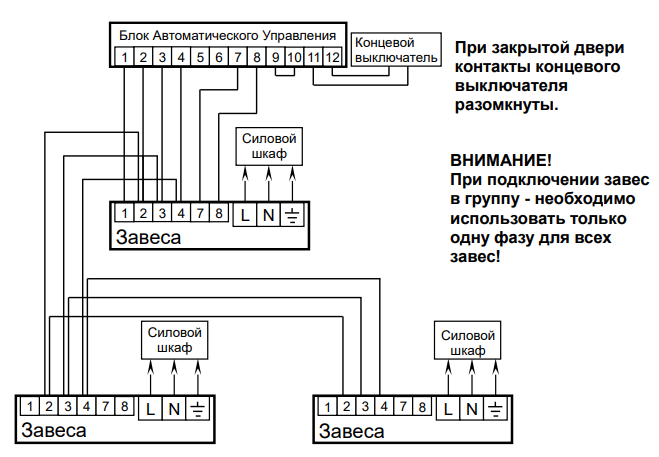

Схема подключения блока автоматического управления А 3WT

Установка и подключение блока автоматического управления А 3WT

• Открыть прозрачную крышку;
• Отвернуть 2 самореза в середине по краям. Снять крышку с клавишными выключателями;
• Закрепить основание блока в удобном месте;
• Выломать пластиковые заглушки и подключить клеммные колодки блока к завесам по схеме кабелем сечением 0,5÷0,75 мм².
  ВНИМАНИЕ! Сечение кабеля питания завесы от силового шкафа указано в руководстве по эксплуатации завесы;
• Установить пластиковую крышку;
• Установить крышку с клавишными выключателями и завернуть 2 самореза;
• Закрыть прозрачную крышку.
