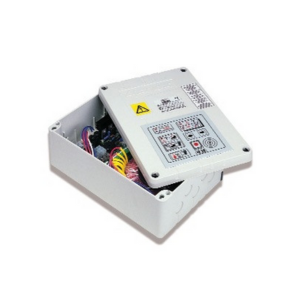

Блок управления APRIMATIC CF10/2 24V для систем вентиляции

Многофункциональный программируемый блок управления CF10/2 предназначен для эксплуатации в системах вентиляции, а также для использования в составе систем дымоудаления. Оборудование обеспечивает надежное управление электроприводами, гибкую настройку режимов работы и возможность масштабирования системы за счет параллельного подключения нескольких блоков.

Блок поддерживает параллельное подключение до 5 приводов APRICOLOR VARIA 24V или до 10 приводов APRILINEARE 24V и APRILINEARE DUO/TRY 24V. Питание электродвигателей осуществляется от источника 24 В с максимальным суммарным током до 8 А. Дополнительно предусмотрено питание аксессуаров 24 В с максимальным током до 500 мА, что позволяет подключать внешние модули и датчики.

Функциональные возможности и программирование

Блок управления оснащен встроенным термостатом и поддерживает программирование с помощью клавиатуры, что позволяет гибко настраивать параметры работы системы в зависимости от условий эксплуатации и требований объекта. Реализована возможность подключения батареи резервного питания CF10/2 BATT для обеспечения автономной работы в случае отключения основного электропитания.

Для расширения функциональности предусмотрены разъемы подключения метеостанции PV1, а также тревожные входы управления и тревожный выход типа «сухой контакт». Это обеспечивает интеграцию блока в системы безопасности и автоматизации здания.

Интеграция с системами безопасности и управления

Блок оборудован входом балансной шины сопротивлением 2,2 кОм, предназначенным для подключения до 24 безадресных пожарных датчиков. Наличие входов локального и централизованного управления позволяет использовать устройство как в автономных решениях, так и в составе комплексных систем управления объектом.

Возможность параллельного подключения с аналогичными блоками упрощает масштабирование системы и позволяет эффективно управлять большим количеством приводов в рамках одного проекта.

Варианты подключения приводов

• 5 приводов APRICOLOR VARIA 24 В
• 10 приводов APRILINEARE 24 В
• 10 приводов APRILINEARE DUO / TRY 24 В

Технические характеристики APRIMATIC CF10/2 24V

• Питание двигателей 24 В, макс. ток 8 А.
• Питание аксессуаров 24 В, макс. ток 500 мА.
• Встроенный термостат на 70°С.
• Программирование при помощи клавиатуры.
• Возможность подключения батареи резервного питания CF10/2 BATT.
• Разъёмы для подключения метеостанции PV1.
• Тревожные входы управления, тревожный выход типа сухой контакт.
• Вход балансной шины 2,2 кОм для подключения максимум 24 безадресных пожарных датчиков.
• Входы локального управления.
• Входы централизованного управления.
• Возможность параллельного подключения с аналогичными блоками.
• Габаритные размеры блока (ШхВхГ) 205х290х110 мм
• Кожух IP55.
