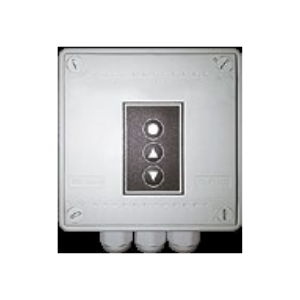

Блок управления двигателем N-AES
Блок управления мотором 230V переменного тока для привода дымо-огнезащитных штор (Ворот, преград) с двигателями внутривальных моторов.
Модуль для интеграции в блок управления осевых (навальных) двигателей, для работы по определенной логической цепочки последовательных операций.
- Монтаж модуля осуществляется на стену без перекосов по плоскости;
- Кабели подсоединяются через вводы в корпусе, зачищенные от изоляции жилы кабеля должны быть 7-8 мм длиной, минимальное сечение 0,75мм2;
- Применять отвертку с шириной конца не более 3,5мм во избежание повреждения клемм.
Особенности блока управления двигателем N-AES
- Встроенный в мотор термопредохранитель обеспечивает его защиту от перегрузок;
- При наличии напряжения 220В полотно шторы опускается и поднимается посредством электродвигателя;
- Сухой контакт между клеммами “Fire-Alarm” постоянно замкнут, что соответствует направлению «ВВЕРХ» работы двигателя. Штора (Ворота) смотана/поднята;
- В рабочем режиме штора постоянно смотана;
- По достижению конечных позиций мотор останавливается автоматически;
- Рекомендации к работе с мотором, во время пуско-наладочных работ: 2 мин работа – 2 мин остывание мотора. Работа мотора более 2-х минут может привести к досрочному выходу из строя внутри-вального мотора.
Схема подключения блока управления двигателем N-AES
Технические характеристики блока управления двигателем N-AES
| Номинальное питающее напряжение, В/Гц | ~230 (+10%,-15%)/50 |
| Максимально допустимый коммутируемый ток, А | 3 (cosq>=l); 2 (cosq<=0,6) |
| Номинальное коммутируемое напряжение, В | ~250 |
| Номинальный ток срабатывания предохранителя, А | 3,15 |
| Количество управляемых электроприводов | 1 |
| Температура окружающей среды, °С | от -20 до +65 |
| Условия окружающей среды | влажные помещения, вне помещений |
| Степень защиты корпуса по ГОСТ 14254 | IP55 |
| Класс защиты от поражения электрическим током по ГОСТ 27570 II | (не требует защитного заземления) |
