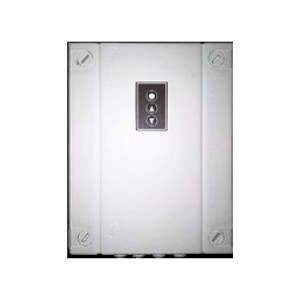

Блок управления двигателем N-AES-T-PP
Блок управления мотором для привода дымо-огнезащитных штор.
Включает себя ИБП, обеспечивающий бесперебойную работу электродвигателя в отсутствии стационарного электричества в течение 3 мин.
В блоке встроено циклическое реле времени, обеспечивающее циклическую задержку поднятия полотна шторы, для выхода воздуха между внешними слоями полотен.
- Монтаж модуля осуществляется на стену без перекосов по плоскости;
- Кабели подсоединяются через вводы в корпусе, зачищенные от изоляции жилы кабеля должны быть 7-8 мм длиной, минимальное сечение 0,75мм2;
- Применять отвертку с шириной конца не более 3,5мм во избежание повреждения клемм.
Особенности блока управления двигателем N-AES-T-PP
- Встроенный в мотор термопредохранитель обеспечивает его защиту от перегрузок;
- Штора открывается и закрывается мотором;
- Сухой контакт между клеммами ALARM постоянно замкнут, что соответствует направлению «ВВЕРХ» работы двигателя. Штора смотана/поднята;
- В рабочем режиме штора постоянно смотана;
- При размыкании сухого контакта ALARM двигатель меняет режим работы на направление «ВНИЗ» и штора закрывается;
- По достижению конечных позиций мотор останавливается автоматически. Путем регулировки концевых положений в двигателе.

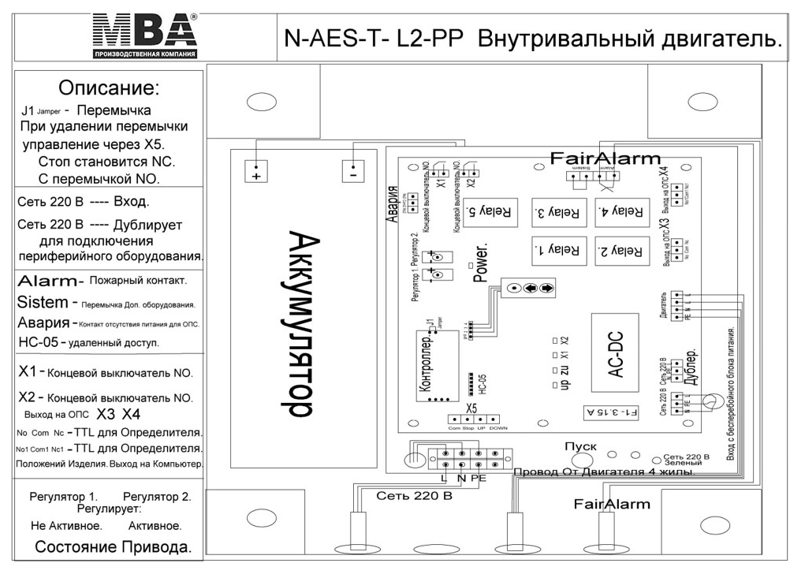

Схема подключения блока управления двигателем N-AES-T-PP
Технические характеристики блока управления двигателем N-AES-T-PP
| Номинальное питающее напряжение, В/Гц | ~230 (+10%,-15%)/50 |
| Максимально допустимый коммутируемый ток, А | 3 (cosq>=l); 2 (cosq<=0,6) |
| Номинальное коммутируемое напряжение, В | ~250 |
| Номинальный ток срабатывания предохранителя, А | 3,15 |
| Количество управляемых электроприводов | 1 |
| Температура окружающей среды, °С | от -20 до +65 |
| Условия окружающей среды | влажные помещения, вне помещений |
| Степень защиты корпуса по ГОСТ 14254 | IP65 |
| Класс защиты от поражения электрическим током по ГОСТ 27570 II | (не требует защитного заземления) |
| Мощность блока бесперебойного питания, ВА | 700 |
