Блок управления противопожарными воротами FDA 1.3

Блок управления противопожарными воротами с источником вторичного электропитания FDA 1.3 предназначен для обеспечения бесперебойной работы электромагнитов удерживающих противопожарные ворота в открытом положении 12 В постоянного тока.

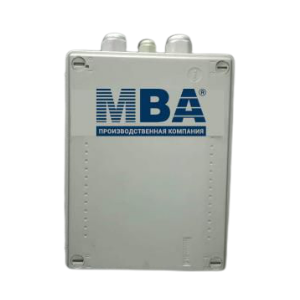

Блок управления представляет собой пластиковый корпус, внутри которого расположена плата MKC-14/2_V5, обеспечивающая преобразование напряжения сети 220В в постоянное номинальное напряжение 12 В, клеммная входная колодка, совмещённая с держателем сетевого предохранителя, клеммная выходная колодка для подключения электромагнитов и «сухого контакта», отсек для установки аккумуляторной батареи.

Блок FDA 1.3 предназначен для круглосуточной непрерывной эксплуатации в закрытых помещениях при:

• температуре окружающей среды от минус 10 до плюс 40 °С;
• относительной влажности воздуха не более 93 % при +40С.

Блок управления FDA 1.3 устанавливается на вертикальные поверхности внутри охраняемого объекта. При снятой крышке производится разметка крепления корпуса блока к стене. После выполнения крепёжных гнёзд корпус крепиться к стене шурупами в вертикальном положении.

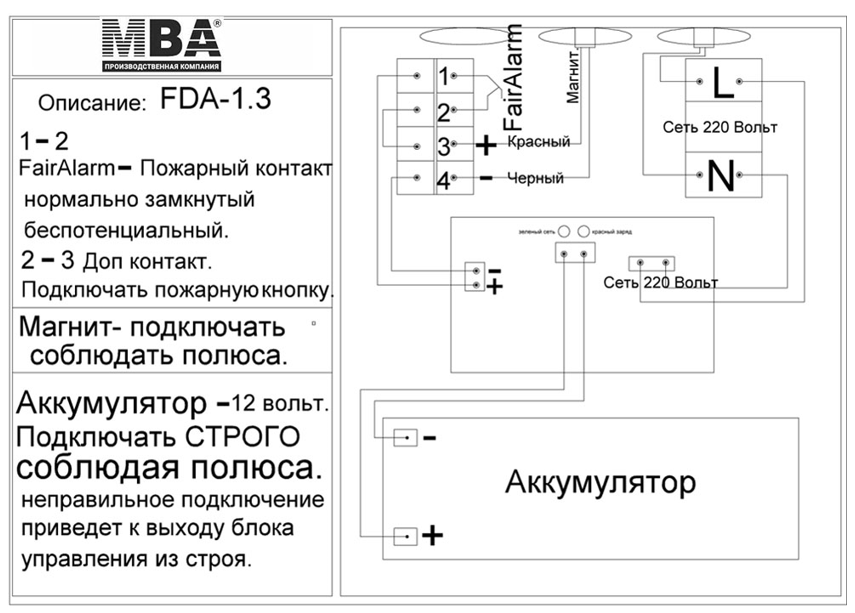

Схема подключения блока управления противопожарными воротами FDA 1.3

Технические характеристики блока управления противопожарными воротами FDA 1.3
