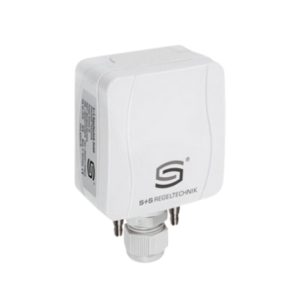

Датчик давления S+S Regeltechnik PREMASGARD 2125-SD
Датчик давления S+S Regeltechnik PREMASGARD 2125-SD предназначен для контроля избыточного давления, вакуума, перепада давлений и объемного расхода воздуха.
Прибор оснащён пьезорезистивным сенсором с температурной компенсацией, что обеспечивает высокую точность и надежность измерений.
Модель снабжена кнопкой для ручной настройки нуля и возможностью регулировки смещения. Датчик широко применяется в стерильных помещениях, медицинском оборудовании, производстве фильтров, вентиляционных и кондиционерных системах, окрасочных камерах, на кухнях, для мониторинга фильтрационных систем и измерения уровня наполнения, а также для управления частотными преобразователями.
Измерение проводится в чистом воздухе (без конденсата) или в неагрессивных, негорючих газах.
В комплект поставки входит набор соединительных элементов ASD-06, включающий шланг длиной 2 метра, два соединительных патрубка и крепежные винты.
Компактный и калибруемый датчик PREMASGARD 2125-SD поддерживает 8 настраиваемых диапазонов измерения и 2 переключаемых типа выходных сигналов, позволяя использовать его в 16 различных конфигурациях.

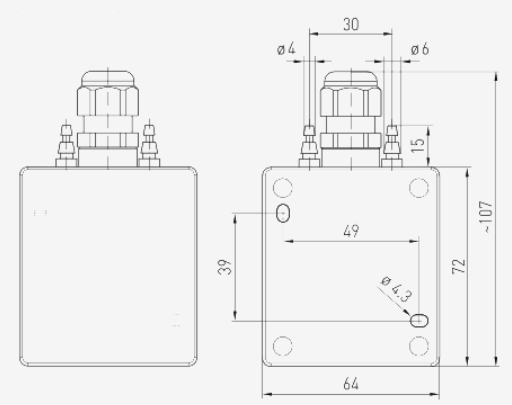

Габаритные размеры S+S Regeltechnik PREMASGARD 2125-SD
без дисплея

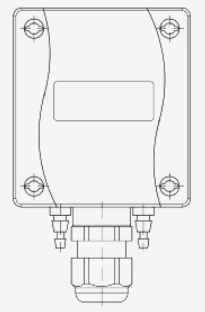

с дисплеем

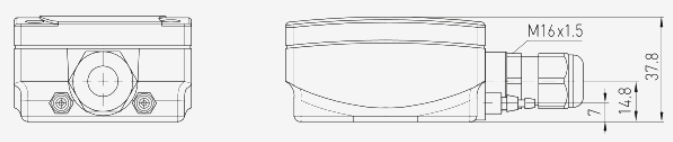

с защелкивающейся крышкой (IP 43)

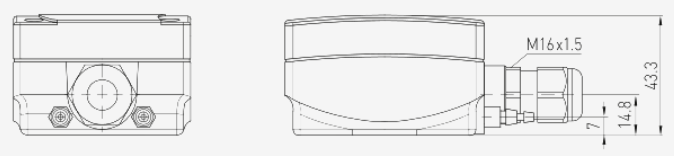

с быстрозаворачиваемыми винтами (IP 65)
Технические характеристики S+S Regeltechnik PREMASGARD 2125-SD
| Напряжение питания | 24 В перем./ пост. тока (±10 %) |
| Потребляемая мощность | < 1 Вт при 24 В пост. тока; < 2 В·А при 24 В перем. тока |
| Нагрузка | Ra (Ом) = 25 ...450 Ом для варианта I |
| Сопротивление нагрузки | RL > 25 кОм для варианта U |
| Выход | 0 - 10 В или 4...20 мA (выбирается при помощи DIP-переключателя) |
| Тип подключения | по трехпроводной схеме |
| Функция измерения | разность давлений, объемный расход (выходной сигнал с извлечением квадратного корня) |
| Диапазон измерения | переключение между 8 диапазонами |
| Температура среды | −20…+50 °C (температурной компенсацией 0...+50 °C) |
| Подвод давления | 4/ 6 x 11 мм (шланги Ø = 4/ 6 мм), металлические соединительные штуцеры |
| Тип давления | дифференциальное |
| Погрешность |
обычно ± 35 Па при +25 °C
в сравнении с калиброванным эталонным прибором
|
| Смещение нулевой точки | ±10 % диапазона измерения |
| Избыточное ⁄ недостаточное давление | ± 50 kПа |
| Среда | хранение: −35...+85 °C; эксплуатация: 0...+50 °C |
| Фильтрация сигналов | переключаемая 1 c/ 10 c |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Корпус | из пластика, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками цвет — транспортный белый (аналогичен RAL 9016), ALTF 02 с защелкивающейся крышкой |
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 01) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Долговременная | ±1 % в год |
| Гистерезис | 0,3 % верхнего предельного значения |
| Детали, соприкасающиеся со средой | Латунь, никель, дюропласт, кремний, эпоксид, ВКТ, БСС, УФ сил. гель |
| Температурный дрейф | ± 0,1 %/ °C верхнего предельного значения |
| Линейность | < ±1 % верхнего предельного значения |
| Относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 54 (согласно EN 60 529) |
| Нормы |
соответствие CEнормам, электромагнитная совместимость
согласно EN 61326, директива 2014/ 30/ EU |

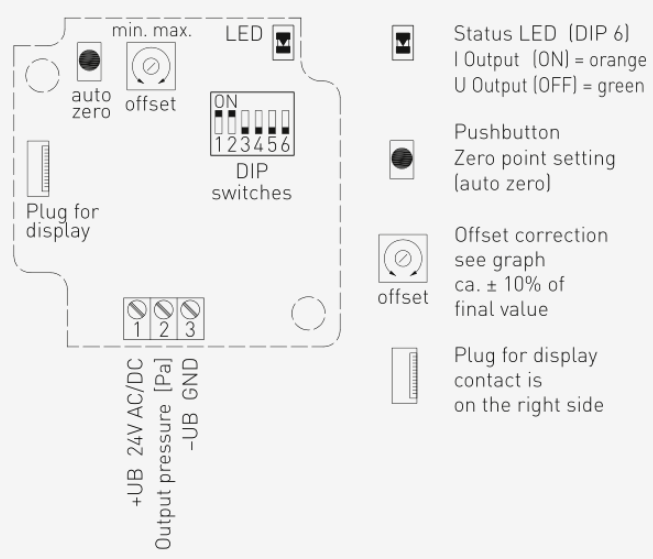

Схема подключения
