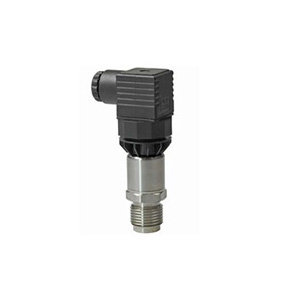

Датчики давления Siemens QBE2003
Датчики QBE2003 используются при измерении динамического и статического давления в гидравлических и пневматических системах, где применяются жидкие или газообразные среды.
Датчик давления Сименс QBE2003 работают на пьезорезистивном эффекте. Керамическая мембрана подвергается механическому воздействию контролируемой среды и, в зависимости от величины изменения формы мембраны, электронный блок подает выходной сигнал от 0 до 10 В постоянного тока.
Данные датчики давления применяются для измерений относительного давления в установках систем ОВК, в гидравлических и пневматических системах, где используются жидкие или газообразные среды (применение пара).
Технические характеристики
| Модель | QBE2003-P1 | QBE 2003-P2.5 | QBE 2003-P4 | QBE 2003-P6 |
| Артикул | S55720-S290 | S55720-S292 | S55720-S293 | S55720-S294 |
| Напряжение питания | AC 24 В ±15 %, 50...60 Гц или DC 12...33 В | AC 24 В ±15 %, 50...60 Гц или DC 12...33 В | AC 24 В ±15 %, 50...60 Гц или DC 12...33 В | AC 24 В ±15 %, 50...60 Гц или DC 12...33 В |
| Потребление тока | < 7мА,< 0.5ВА | < 7мА,< 0.5ВА | < 7мА,< 0.5ВА | < 7мА,< 0.5ВА |
| Диапазон давления | 0...1 бар | 0...2,5 бар | 0...4 бар | 0...6 бар |
| Выходной сигнал | активный 0...10 В | активный 0...10 В | активный 0...10 В | активный 0...10 В |
| Точность | 0.1 % FS | 0.1 % FS | 0.1 % FS | 0.1 % FS |
| Температурная устойчивость | < ±0.2 % FS/10 °C (-15…85 °C) | < ±0.2 % FS/10 °C (-15…85 °C) | < ±0.2 % FS/10 °C (-15…85 °C) | < ±0.2 % FS/10 °C (-15…85 °C) |
| Время отклика | < 2 мс, типично 1 мс | < 2 мс, типично 1 мс | < 2 мс, типично 1 мс | < 2 мс, типично 1 мс |
| Среда | Нейтральная, или слегка коррозийные жидкости и газы (подходит для использования на масляных средах) |
Нейтральная, или слегка коррозийные жидкости и газы (подходит для использования на масляных средах) |
Нейтральная, или слегка коррозийные жидкости и газы (подходит для использования на масляных средах) |
Нейтральная, или слегка коррозийные жидкости и газы (подходит для использования на масляных средах) |
| Допустимая температура среды | - 40...+125 °C | - 40...+125 °C | - 40...+125 °C | - 40...+125 °C |
| Стандарт защиты | IP 65 EN 60 529 | IP 65 EN 60 529 | IP 65 EN 60 529 | IP 65 EN 60 529 |
| Корпус | Нержавеющая сталь 1.4404 / AISI 316L | Нержавеющая сталь 1.4404 / AISI 316L | Нержавеющая сталь 1.4404 / AISI 316L | Нержавеющая сталь 1.4404 / AISI 316L |
| Покрытие разъема | Полиариламид 50 % GF VO | Полиариламид 50 % GF VO | Полиариламид 50 % GF VO | Полиариламид 50 % GF VO |
| Внешнее покрытие | Нержавеющая сталь 1.4404 / AISI 316L | Нержавеющая сталь 1.4404 / AISI 316L | Нержавеющая сталь 1.4404 / AISI 316L | Нержавеющая сталь 1.4404 / AISI 316L |
| Чувствительный элемент | Керамический Al2O3 (96 %) | Керамический Al2O3 (96 %) | Керамический Al2O3 (96 %) | Керамический Al2O3 (96 %) |
| Вес включая упаковку | 0,171 кг | 0,171 кг | 0,171 кг | 0,171 кг |
| Модель | QBE 2003-P10 | QBE 2003-P16 | QBE 2003-P25 |
| Артикул | S55720-S295 | S55720-S296 | S55720-S297 |
| Напряжение питания | AC 24 В ±15 %, 50...60 Гц или DC 12...33 В | AC 24 В ±15 %, 50...60 Гц или DC 12...33 В | AC 24 В ±15 %, 50...60 Гц или DC 12...33 В |
| Потребление тока | < 7мА,< 0.5ВА | < 7мА,< 0.5ВА | < 7мА,< 0.5ВА |
| Диапазон давления | 0...10 бар | 0...16 бар | 0...25 бар |
| Выходной сигнал | активный 0...10 В | активный 0...10 В | активный 0...10 В |
| Точность | 0.1 % FS | 0.1 % FS | 0.1 % FS |
| Температурная устойчивость | < ±0.2 % FS/10 °C (-15…85 °C) | < ±0.2 % FS/10 °C (-15…85 °C) | < ±0.2 % FS/10 °C (-15…85 °C) |
| Время отклика | < 2 мс, типично 1 мс | < 2 мс, типично 1 мс | < 2 мс, типично 1 мс |
| Среда | Нейтральная, или слегка коррозийные жидкости и газы (подходит для использования на масляных средах) |
Нейтральная, или слегка коррозийные жидкости и газы (подходит для использования на масляных средах) |
Нейтральная, или слегка коррозийные жидкости и газы (подходит для использования на масляных средах) |
| Допустимая температура среды | - 40...+125 °C | - 40...+125 °C | - 40...+125 °C |
| Стандарт защиты | IP 65 EN 60 529 | IP 65 EN 60 529 | IP 65 EN 60 529 |
| Корпус | Нержавеющая сталь 1.4404 / AISI 316L | Нержавеющая сталь 1.4404 / AISI 316L | Нержавеющая сталь 1.4404 / AISI 316L |
| Покрытие разъема | Полиариламид 50 % GF VO | Полиариламид 50 % GF VO | Полиариламид 50 % GF VO |
| Внешнее покрытие | Нержавеющая сталь 1.4404 / AISI 316L | Нержавеющая сталь 1.4404 / AISI 316L | Нержавеющая сталь 1.4404 / AISI 316L |
| Чувствительный элемент | Керамический Al2O3 (96 %) | Керамический Al2O3 (96 %) | Керамический Al2O3 (96 %) |
| Вес включая упаковку | 0,171 кг | 0,171 кг | 0,171 кг |
| Модель | QBE2003-P1.6 | QBE2003-P40 | QBE2003-P60 |
| Производитель | SIEMENS | SIEMENS | SIEMENS |
| Диапазон измерения | 0…160 кПа, 0…1.6 бар | 0…4 МПа, 0…40 бар | 0…6 МПа, 0…60 бар |
| Температура среды | -15…125 °C | -15…125 °C | -15…125 °C |
| Выходной сигнал | DC 0...10 V | DC 0...10 V | DC 0...10 V |
| Переменная | Абсолютное давление | Абсолютное давление | Абсолютное давление |
| Среда | Жидкости/газы | Жидкости/газы | Жидкости/газы |
| Положение при монтаже | Any | Any | Any |
| Соединение | External thread G½ " | External thread G½ " | External thread G½ " |
| Класс защиты | IP65 | IP65 | IP65 |
| Размеры (Ø x Д) | 24 x 101 мм | 24 x 101 мм | 24 x 101 мм |
| Рабочее напряжение | AC 24 V, DC 12...33 V | AC 24 V, DC 12...33 V | AC 24 V, DC 12...33 V |
| Постоянная времени | <2 мс | <2 мс | <2 мс |
| Электрические подключения | Plug-in connection | Plug-in connection | Plug-in connection |
