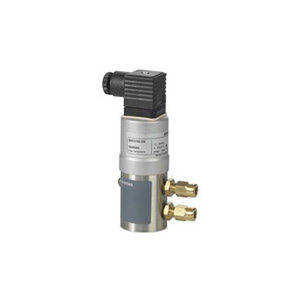

Датчики давления Siemens QBE3000
Датчики QBE 3000 используются для измерения перепада давления в системах отопления, вентиляции и кондиционирования. Возможно измерение давления в жидких и газообразных нейтральных или слабоагрессивных средах.
Сименс QBE3000 совместим со всеми устройствами и системами, которые могут обрабатывать входной сигнал типа 0...10 В постоянного тока.
Керамическая мембрана датчика подвергается механическому воздействию контролируемой среды и, в зависимости от величины изменения формы мембраны, электронный блок подает выходной сигнал от 0 до 10 В. Данные датчики перепада давления используются в системах ОВК для постоянного контроля уровня или скорости движения сред.
Технические характеристики
| Модель | QBE 3000-D1.6 | QBE 3000-D6 | QBE 3000-D10 | QBE 3000-D16 |
| Артикул | S55720-S174 | S55720-S186 | S55720-S177 | S55720-S178 |
| Напряжение питания | AC 24 V ±15 %, 50/60 Гц или DC 18-33 В | AC 24 V ±15 %, 50/60 Гц или DC 18-33 В | AC 24 V ±15 %, 50/60 Гц или DC 18-33 В | AC 24 V ±15 %, 50/60 Гц или DC 18-33 В |
| Потребление тока | AC 24 V: <5 мA | AC 24 V: <5 мA | AC 24 V: <5 мA | AC 24 V: <5 мA |
| Диапазон давления | 0...1,6 бар | 0...6 бар | 0...6 бар | 0...16 бар |
| Выходной сигнал | активный 0...10 В | активный 0...10 В | активный 0...10 В | активный 0...10 В |
| Точность | 0.1 % FS | 0.1 % FS | 0.1 % FS | 0.1 % FS |
| Время отклика | <5 мс | <5 мс | <5 мс | <5 мс |
| Среда | Воздух, среднеагрессивные газы и жидкости | Воздух, среднеагрессивные газы и жидкости | Воздух, среднеагрессивные газы и жидкости | Воздух, среднеагрессивные газы и жидкости |
| Допустимая температура среды | –15...+85 °C | –15...+85 °C | –15...+85 °C | –15...+85 °C |
| Стандарт защиты | IP 65 согласно IEC 60529 | IP 65 согласно IEC 60529 | IP 65 согласно IEC 60529 | IP 65 согласно IEC 60529 |
| Класс безопасности | III согласно EN 60730, после монтажа | III согласно EN 60730, после монтажа | III согласно EN 60730, после монтажа | III согласно EN 60730, после монтажа |
| Положение при монтаже | Любое | Любое | Любое | Любое |
| Материал корпуса | Алюминий (AlMgSi1) | Алюминий (AlMgSi1) | Алюминий (AlMgSi1) | Алюминий (AlMgSi1) |
| Материал частей, подверженных контакту со средой | Нержавеющая сталь (1.4305) | Нержавеющая сталь (1.4305) | Нержавеющая сталь (1.4305) | Нержавеющая сталь (1.4305) |
| Вес включая упаковку | 0.43 кг | 0.43 кг | 0.43 кг | 0.43 кг |
| Модель | QBE3000-D1 | QBE3000-D2.5 | QBE3000-D4 |
| Производитель | SIEMENS | SIEMENS | SIEMENS |
| Диапазон измерения | 0…1 бар, 0…100 кПа | 0…2.5 бар, 0…250 кПа | 0…4 бар, 0…400 кПа |
| Температура среды | -15...80 °C | -15...80 °C | -15...80 °C |
| Выходной сигнал | DC 0...10 V | DC 0...10 V | DC 0...10 V |
| Переменная | Перепад давления | Перепад давления | Перепад давления |
| Среда | Жидкости/газы | Жидкости/газы | Жидкости/газы |
| Соединение | Внутренняя резьба G 1/8 " | Внутренняя резьба G 1/8 " | Внутренняя резьба G 1/8 " |
| Класс защиты | IP65 | IP65 | IP65 |
| Рабочее напряжение | AC 24 V, DC 18...33 V | AC 24 V, DC 18...33 V | AC 24 V, DC 18...33 V |
| Электрические подключения | Подключаемое соединение | Подключаемое соединение | Подключаемое соединение |
