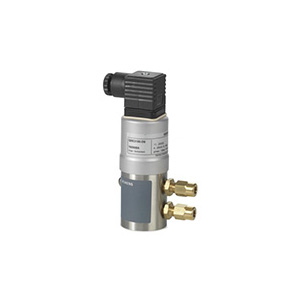

Датчики давления Siemens QBE3100
Датчики QBE 3100 используются для измерения перепада давления в системах отопления, вентиляции и кондиционирования. Возможно измерение давления в жидких и газообразных нейтральных или слабоагрессивных средах.
Сименс QBE3100-D6 совместим со всеми устройствами и системами, которые могут обрабатывать входной сигнал типа 0...10 В постоянного тока.
Керамическая мембрана датчика подвергается механическому воздействию контролируемой среды и, в зависимости от величины изменения формы мембраны, электронный блок подает выходной сигнал от 0 до 10 В. Данные датчики перепада давления используются в системах ОВК для постоянного контроля уровня или скорости движения сред.
Технические характеристики
| Модель | QBE 3100-D6 | QBE 3100-D10 |
| Артикул | S55720-S187 | S55720-S183 |
| Напряжение питания | DC 11...33 V | DC 11-33 В |
| Потребление тока | < 20 мA | < 20 мA |
| Диапазон давления | 0...6 бар | 0...10 бар |
| Выходной сигнал | активный DC 4…20 mA | активный DC 4…20 mA |
| Точность | 0.1 % FS | 0.1 % FS |
| Время отклика | <5 мс | <5 мс |
| Среда | Воздух, среднеагрессивные газы и жидкости | Воздух, среднеагрессивные газы и жидкости |
| Допустимая температура среды | –15...+85 °C | –15...+85 °C |
| Стандарт защиты | IP 65 согласно IEC 60529 | IP 65 согласно IEC 60529 |
| Класс безопасности | III согласно EN 60730, после монтажа | III согласно EN 60730, после монтажа |
| Положение при монтаже | Любое | Любое |
| Материал корпуса | Алюминий (AlMgSi1) | Алюминий (AlMgSi1) |
| Материал частей, подверженных контакту со средой | Нержавеющая сталь (1.4305) | Нержавеющая сталь (1.4305) |
| Вес включая упаковку | 0.43 кг | 0.43 кг |
| Модель | QBE3100-D1 | QBE3100-D1.6 | QBE3100-D2.5 | QBE3100-D4 | QBE3100-D16 |
| Производитель | SIEMENS | SIEMENS | SIEMENS | SIEMENS | SIEMENS |
| Диапазон измерения | 0…1 бар, 0…100 кПа | 0…1.6 бар, 0…160 кПа | 0…2.5 бар, 0…250 кПа | 0…4 бар, 0…400 кПа | 0…16 бар, 0…1,6 МПа |
| Температура среды | -15...80 °C | -15...80 °C | -15...80 °C | -15...80 °C | -15...80 °C |
| Выходной сигнал | 4...20 mA | 4...20 mA | 4...20 mA | 4...20 mA | 4...20 mA |
| Переменная | Перепад давления | Перепад давления | Перепад давления | Перепад давления | Перепад давления |
| Среда | Жидкости/газы | Жидкости/газы | Жидкости/газы | Жидкости/газы | Жидкости/газы |
| Соединение | Внутренняя резьба G 1/8 " | Внутренняя резьба G 1/8 " | Внутренняя резьба G 1/8 " | Внутренняя резьба G 1/8 " | Внутренняя резьба G 1/8 " |
| Класс защиты | IP65 | IP65 | IP65 | IP65 | IP65 |
| Рабочее напряжение | DC 11...33 V | DC 11...33 V | DC 11...33 V | DC 11...33 V | DC 11...33 V |
| Электрические подключения | Подключаемое соединение | Подключаемое соединение | Подключаемое соединение | Подключаемое соединение | Подключаемое соединение |
