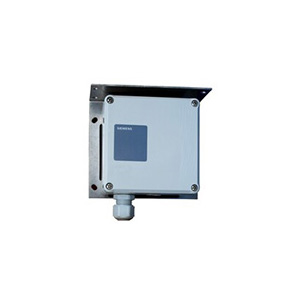

Датчики давления Siemens QBE61.3
Датчики QBE61.3 используются для измерении дифференциального давления в установках отопления, вентиляции и кондиционирования воздуха.
Возможно измерение давления в жидких и газообразных нейтральных или слабоагрессивных средах. Сименс QBE61.3-DP2 совместим со всеми устройствами и системами, которые могут обрабатывать входной сигнал типа 0...10В постоянного тока.
Кремниевая мембрана датчика подвергается механическому воздействию контролируемой среды и, в зависимости от величины изменения формы мембраны, электронный блок подает выходной сигнал от 0 до 10 В постоянного тока.
Технические характеристики
| Модель | QBE61.3-DP2 | QBE61.3-DP5 | QBE61.3-DP10 |
| Артикул | BPZ:QBE61.3-DP2 | BPZ:QBE61.3-DP5 | BPZ:QBE61.3-DP10 |
| Напряжение питания | AC 24 V ± 15 %, 50/ 60 Hz или DC 18...33 V | AC 24 V ± 15 %, 50/ 60 Hz или DC 18...33 V | AC 24 V ± 15 %, 50/ 60 Hz или DC 18...33 V |
| Потребление тока | <150 mVA | <150 mVA | <150 mVA |
| Напряжение на нулевой точке | <100 mV | <100 mV | <100 mV |
| Нагрузка по напряжению | >10 kΩ | >10 kΩ | >10 kΩ |
| Диапазон давления | 0...2 бар | 0...5 бар | 0...10 бар |
| Выходной сигнал | активный 0...10 В | активный 0...10 В | активный 0...10 В |
| Точность измерений при 20 °C | <± 1 % от диапазона измерений | <± 1 % от диапазона измерений | <± 0.5 % от диапазона измерений |
| Время отклика | <5 мс | <5 мс | <5 мс |
| Номинальное давление | PN 40 | PN 40 | PN 40 |
| Разрывающее давление | В 1.5 раза превышающее номинальное | В 1.5 раза превышающее номинальное | В 1.5 раза превышающее номинальное |
| Среда | Не масляная, нейтральные или слегка агрессивные газы и жидкости |
Не масляная, нейтральные или слегка агрессивные газы и жидкости |
Не масляная, нейтральные или слегка агрессивные газы и жидкости |
| Допустимая температура среды | − 15...+ 80 °C | − 15...+ 80 °C | − 15...+ 80 °C |
| Стандарт защиты | IP 54 по IEC 529 | IP 54 по IEC 529 | IP 54 по IEC 529 |
| Класс безопасности | III по EN 60 730 | III по EN 60 730 | III по EN 60 730 |
| Положение при монтаже | Любое | Любое | Любое |
| Материал корпуса | пластик ABS | пластик ABS | пластик ABS |
| Материал частей, подверженных контакту со средой | нержавеющая сталь (1.4305), керамика | нержавеющая сталь (1.4305), керамика | нержавеющая сталь (1.4305), керамика |
| Вес включая упаковку | 1.64 кг | 1.64 кг | 1.64 кг |
