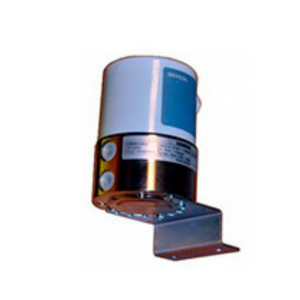

Датчики давления Siemens QBE63
Датчики QBE 63 используются для измерения положительного и отрицательного давления, а также перепада давления в системах отопления, вентиляции и кондиционирования.
Возможно измерение давления в жидких и газообразных нейтральных или слабоагрессивных средах.
Сименс QBE63 совместим со всеми устройствами и системами, которые могут обрабатывать входной сигнал типа 0...10 В постоянного тока.
Чувствительная мембрана датчика подвергается механическому воздействию контролируемой среды и, в зависимости от величины изменения формы мембраны, электронный блок подает выходной сигнал
Технические характеристики
| Модель | QBE 63-DP01 | QBE 63-DP02 | QBE 63-DP05 | QBE 63-DP1 |
| Артикул | BPZ:QBE63-DP01 | BPZ:QBE63-DP02 | BPZ:QBE63-DP05 | BPZ:QBE63-DP1 |
| Напряжение питания | AC 24 В +15 /-10%, 50/60 Гц или DC 20...30 В | AC 24 В +15 /-10%, 50/60 Гц или DC 20...30 В | AC 24 В +15 /-10%, 50/60 Гц или DC 20...30 В | AC 24 В +15 /-10%, 50/60 Гц или DC 20...30 В |
| Потребление тока | <35 мА | <35 мА | <35 мА | <35 мА |
| Диапазон давления | 0...100 мбар | 0...200 мбар | 0...500 мбар | 0...1 бар |
| Выходной сигнал | активный 0...10 В | активный 0...10 В | активный 0...10 В | активный 0...10 В |
| Точность измерений | <±1,5 % FS (FS = полная шкала) | <±1,5 % FS (FS = полная шкала) | <±1,5 % FS (FS = полная шкала) | <±1,5 % FS (FS = полная шкала) |
| Время отклика | <10 мс | <10 мс | <10 мс | <10 мс |
| Перегрузка на одной стороне P1 / P2 | 10 бар (диапазон давл. до 200 мбар) 20 бар (диапазон давл. от 500 мбар) |
10 бар (диапазон давл. до 200 мбар) 20 бар (диапазон давл. от 500 мбар) |
10 бар (диапазон давл. до 200 мбар) 20 бар (диапазон давл. от 500 мбар) |
10 бар (диапазон давл. до 200 мбар) 20 бар (диапазон давл. от 500 мбар) |
| Разрывающее давление | 30 бар | 30 бар | 30 бар | 30 бар |
| Измерительный элемент | Преобразователь Холла | Преобразователь Холла | Преобразователь Холла | Преобразователь Холла |
| Среда | Воздух либо умеренно агрессивные газы и жидкости | Воздух либо умеренно агрессивные газы и жидкости | Воздух либо умеренно агрессивные газы и жидкости | Воздух либо умеренно агрессивные газы и жидкости |
| Допустимая температура среды | –10...+80 °C | –10...+80 °C | –10...+80 °C | –10...+80 °C |
| Стандарт защиты | IP65 по IEC 60 529 (с одетым корпусом) | IP65 по IEC 60 529 (с одетым корпусом) | IP65 по IEC 60 529 (с одетым корпусом) | IP65 по IEC 60 529 (с одетым корпусом) |
| Класс безопасности | III по EN 60 730 | III по EN 60 730 | III по EN 60 730 | III по EN 60 730 |
| Положение при монтаже | Любое | Любое | Любое | Любое |
| Материал корпуса | пластик ABS | пластик ABS | пластик ABS | пластик ABS |
| Материал частей, подверженных контакту со средой | Никелированная латунь | Никелированная латунь | Никелированная латунь | Никелированная латунь |
| Вес включая упаковку | 0,86 кг | 0,86 кг | 0,86 кг | 0,86 кг |
