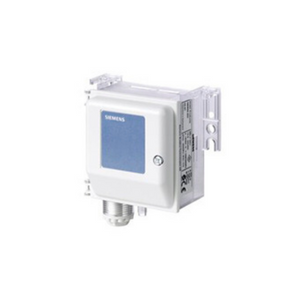

Датчики давления Siemens QBM2030
Канальный датчик QBM 2030 применяется для измерения перепада давлений воздуха или неагрессивных газов, при необходимости в особо точных измерениях и высоких требованиях к чувствительности.
Мембранный чувствительный элемент датчика подвергается механическому воздействию контролируемой среды и, в зависимости от величины изменения положения мембраны, электронный блок подает выходной сигнал от 0 до 10 В.
Доступна версия с цифровым дисплеем и переключаемой характеристикой (линейная или квадратный корень). С характеристикой квадратного корня диапазон измерений можно настраивать.
Сименс QBM2030 совместим со всеми устройствами и системами, которые могут обрабатывать входной сигнал типа 0...10 В постоянного тока.
Технические характеристики
| Модель | QBM2030-1U | QBM2030-5 | QBM2030-30 |
| Артикул | S55720-S244 | S55720-S245 | S55720-S246 |
| Напряжение | AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V | AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V | AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V |
| Потребляемая мощность | <0.5 VA | <0.5 VA | <0.5 VA |
| Диапазон давления | ±50 Pa, ±100 Pa, 0…100 Pa | 0...200 Pa, 0...250 Pa, 0…500 Pa | 0...1000 Pa, 0...1500 Pa, 0…3000 Pa |
| Выходной сигнал | DC 0 ...10 V | DC 0 ...10 V | DC 0 ...10 V |
| Время отклика | 1 сек | 1 сек | 1 сек |
| Среда | Воздух, неагрессивные газы | Воздух, неагрессивные газы | Воздух, неагрессивные газы |
| Допустимая температура среды | 0...70 °C | 0...70 °C | 0...70 °C |
| Стандарт защиты | IP42 по IEC 60 529 | IP42 по IEC 60 529 | IP42 по IEC 60 529 |
| Класс безопасности | III по EN 60 730 | III по EN 60 730 | III по EN 60 730 |
| Положение при монтаже | Вертикальная мембрана, ниппели для подключения трубок снизу | Вертикальная мембрана, ниппели для подключения трубок снизу | Вертикальная мембрана, ниппели для подключения трубок снизу |
| Вес включая упаковку | 0,183 кг | 0,183 кг | 0,183 кг |
