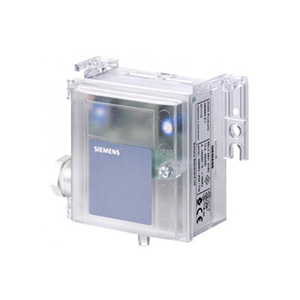

Датчики давления Siemens QBM3020
Канальный датчик QBM 3020 применяется для измерения перепада давлений воздуха или неагрессивных газов, при необходимости в особо точных измерениях и высоких требованиях к чувствительности.
Мембранный чувствительный элемент датчика подвергается механическому воздействию контролируемой среды и, в зависимости от величины изменения положения мембраны, электронный блок подает выходной сигнал от 0 до 10 В.
Доступна версия с цифровым дисплеем и переключаемой характеристикой (линейная или квадратный корень).
С характеристикой квадратного корня диапазон измерений можно настраивать.
Сименс QBM3020 совместим со всеми устройствами и системами, которые могут обрабатывать входной сигнал типа 0...10 В постоянного тока.
Технические характеристики
| Модель | QBM 3020-1U | QBM 3020-1 | QBM 3020-5 | QBM 3020-10 | QBM 3020-25 |
| Артикул | S55720-S233 | S55720-S234 | S55720-S236 | S55720-S237 | S55720-S238 |
| Напряжение | AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V | AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V | AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V | AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V | AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V |
| Потребляемая мощность | <0.5 VA | <0.5 VA | <0.5 VA | <0.5 VA | <0.5 VA |
| Диапазон давления | -50... +50 Pa | 0...100 Pa | 0...500 Pa | 0...1000 Pa | 0...2500 Pa |
| Выходной сигнал | DC 0 ...10 V | DC 0 ...10 V | DC 0 ...10 V | DC 0 ...10 V | DC 0 ...10 V |
| Время отклика | <20 мс | <20 мс | <20 мс | <20 мс | <20 мс |
| Среда | Воздух, неагрессивные газы | Воздух, неагрессивные газы | Воздух, неагрессивные газы | Воздух, неагрессивные газы | Воздух, неагрессивные газы |
| Допустимая температура среды | 0...70 °C | 0...70 °C | 0...70 °C | 0...70 °C | 0...70 °C |
| Стандарт защиты | IP54 по IEC 60 529 | IP54 по IEC 60 529 | IP54 по IEC 60 529 | IP54 по IEC 60 529 | IP54 по IEC 60 529 |
| Класс безопасности | III по EN 60 730 | III по EN 60 730 | III по EN 60 730 | III по EN 60 730 | III по EN 60 730 |
| Положение при монтаже | Вертикальная мембрана, ниппели для подключения трубок снизу | Вертикальная мембрана, ниппели для подключения трубок снизу | Вертикальная мембрана, ниппели для подключения трубок снизу | Вертикальная мембрана, ниппели для подключения трубок снизу | Вертикальная мембрана, ниппели для подключения трубок снизу |
| Вес включая упаковку | 0,183 кг | 0,183 кг | 0,183 кг | 0,183 кг | 0,183 кг |
| Модель | QBM 3020-1D | QBM 3020-5D | QBM 3020-10D | QBM 3020-25D |
| Артикул | S55720-S239 | S55720-S242 | S55720-S242 | S55720-S243 |
| Напряжение | AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V | AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V | AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V | AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V |
| Потребляемая мощность | <0.5 VA | <0.5 VA | <0.5 VA | <0.5 VA |
| Диапазон давления | 0...100 Pa | 0...1000 Pa | 0...1000 Pa | 0...2500 Pa |
| Выходной сигнал | DC 0 ...10 V | DC 0 ...10 V | DC 0 ...10 V | DC 0 ...10 V |
| Время отклика | <20 мс | <20 мс | <20 мс | <20 мс |
| Среда | Воздух, неагрессивные газы | Воздух, неагрессивные газы | Воздух, неагрессивные газы | Воздух, неагрессивные газы |
| Допустимая температура среды | 0...70 °C | 0...70 °C | 0...70 °C | 0...70 °C |
| Стандарт защиты | IP54 по IEC 60 529 | IP54 по IEC 60 529 | IP54 по IEC 60 529 | IP54 по IEC 60 529 |
| Класс безопасности | III по EN 60 730 | III по EN 60 730 | III по EN 60 730 | III по EN 60 730 |
| Положение при монтаже | Вертикальная мембрана, ниппели для подключения трубок снизу | Вертикальная мембрана, ниппели для подключения трубок снизу | Вертикальная мембрана, ниппели для подключения трубок снизу | Вертикальная мембрана, ниппели для подключения трубок снизу |
| Вес включая упаковку | 0,183 кг | 0,183 кг | 0,183 кг | 0,183 кг |
| Модель | QBM3020-3 | QBM3020-3D |
| Производитель | SIEMENS | SIEMENS |
| Диапазон измерения | 0…300 Па | 0…300 Па |
| Выходной сигнал | DC 0...10 V | DC 0...10 V |
| Переменная | Перепад давления | Перепад давления |
| Среда | Воздух | Воздух |
| Соединение | Connection branch, 6.2 mm dia | Connection branch, 6.2 mm dia |
| Класс защиты | IP54 | IP54 |
| Размеры (Ø x Д) | (Ш х В х Г) 101 x 86 x 49 мм | (Ш х В х Г) 101 x 86 x 49 мм |
| Дополнительно | - | Дисплей |
| Рабочее напряжение | AC 24 V / DC 13,5...33 V | AC 24 V / DC 13,5...33 V |
| Чувствительный элемент | Мембрана давления | Мембрана давления |
| Электрические подключения | Винтовые клеммы | Винтовые клеммы |
