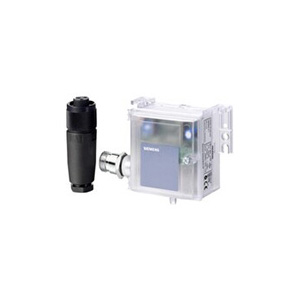

Датчики давления Siemens QBM4000

Заказать
Заказать

Датчик дифференциального давления QBM 4000 предназначен для использования в тех случаях, когда требуется высокая точность изменений или правилами эксплуатации установлены требования постоянной калибровки прибора.

Данный датчик способен контролировать перепады давления в воздуховодах для управления вентиляторами, выравнивание давления в помещениях систем с переменным воздушным объемом (VAV) и мониторинг фильтров и ремней вентиляторов посредством измерения положительного или отрицательного давления и перепадов давлений в HVAC-установках.

Так же датчик QBM4000 способен осуществлять мониторинг перепадов давления в химических лабораториях, производственных помещениях, медицинских учреждениях и т. п.

Дополнительные аксессуары

  • AQB2000 - Кронштейн для установки на изолированный воздуховод;
  • AQB21.2 - Монтажный кронштейн (5 штук) для монтажа на DIN-рейку, HT 35-7.5;
  • FK-PZ1 - Щуп воздуховода для быстрого, простого и герметичного монтажа, короткий, нержавеющая сталь;
  • FK-PZ2 - Щуп воздуховода для точных измерений, длинный, алюминиевый.

Технические характеристики

Модель QBM 4000-1  QBM 4000-3 QBM 4000-10 QBM 4000-25
Артикул S55720-S233 S55720-S248 S55720-S249 S55720-S250
Напряжение AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V AC 24 В ±15 %, 50/60 Гц или DC 13.5...33 В AC 24 В ±15 %, 50/60 Гц или DC 13.5...33 В AC 24 В ±15 %, 50/60 Гц или DC 13.5...33 В
Потребляемая мощность <0.5 VA < 0.5 ВА < 0.5 ВА < 0.5 ВА
Диапазон давления -50... +50 Pa 0...300 Pa 0...1000 Pa 0...2500 Pa
Выходной сигнал DC 0 ...10 V DC 0 ...10 V DC 0 ...10 V DC 0 ...10 V
Время отклика <20 мс <20 мс <20 мс <20 мс
Среда Воздух, неагрессивные газы Воздух, неагрессивные газы Воздух, неагрессивные газы Воздух, неагрессивные газы
Допустимая температура среды 0...70 °C 0...70 °C 0...70 °C 0...70 °C
Стандарт защиты IP54 по IEC 60 529 IP54 по IEC 60 529 IP54 по IEC 60 529 IP54 по IEC 60 529
Класс безопасности III по EN 60 730 III по EN 60 730 III по EN 60 730 III по EN 60 730
Положение при монтаже Вертикальная мембрана, ниппели для подключения трубок снизу Вертикальная мембрана, ниппели для подключения трубок снизу Вертикальная мембрана, ниппели для подключения трубок снизу Вертикальная мембрана, ниппели для подключения трубок снизу
Вес включая упаковку 0,183 кг 0,250 кг 0,250 кг 0,250 кг
